Popis činnosti nástrojárny

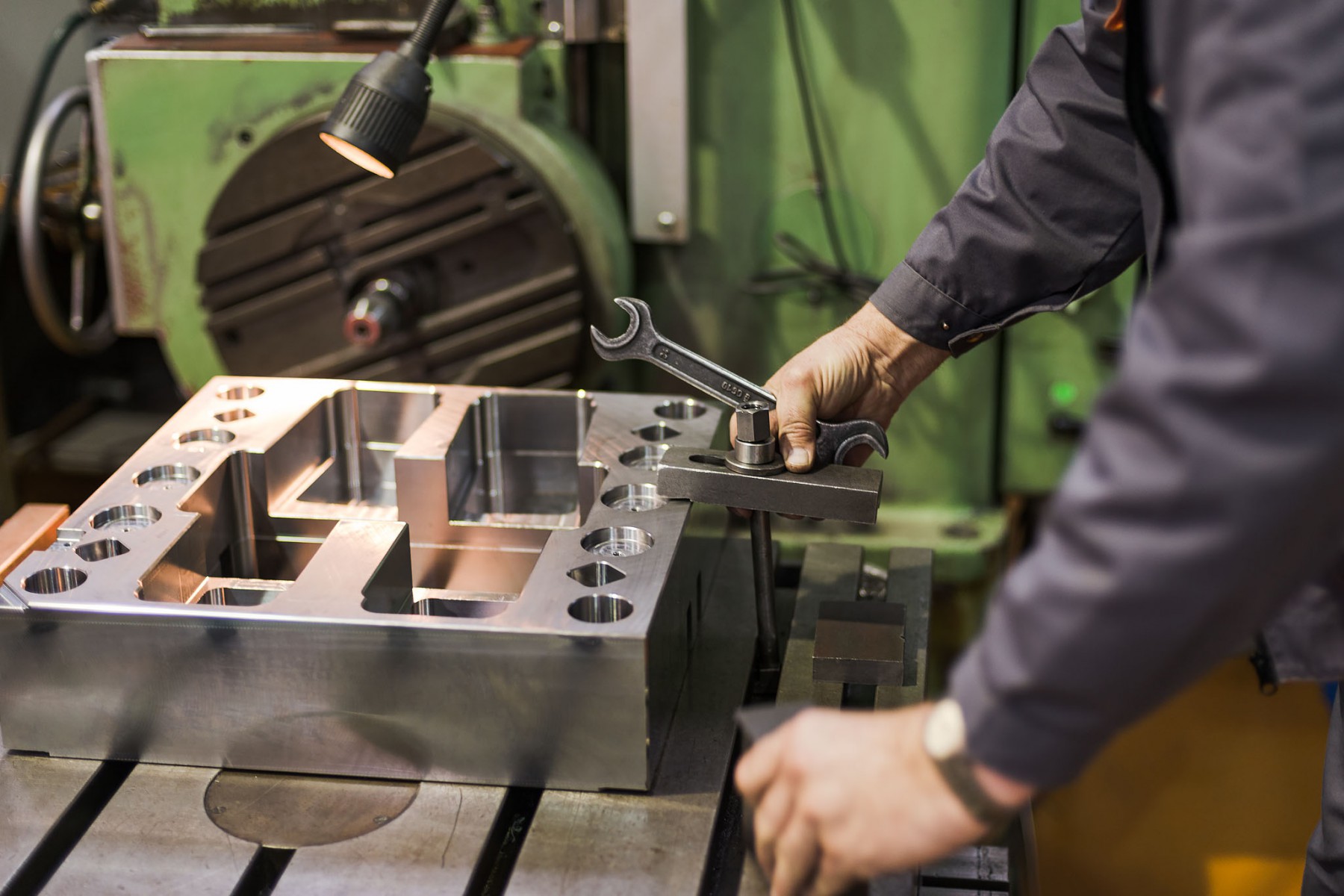

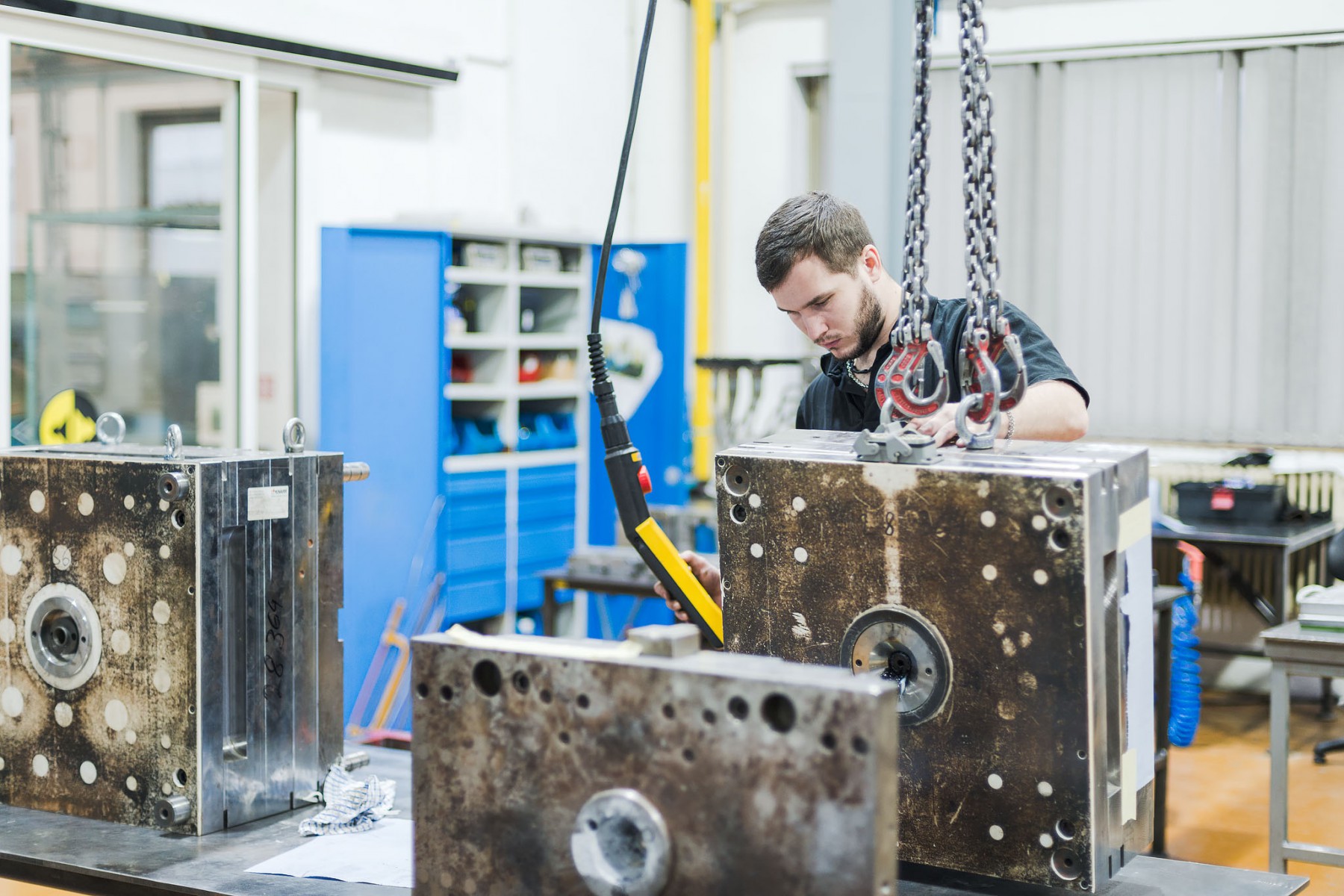

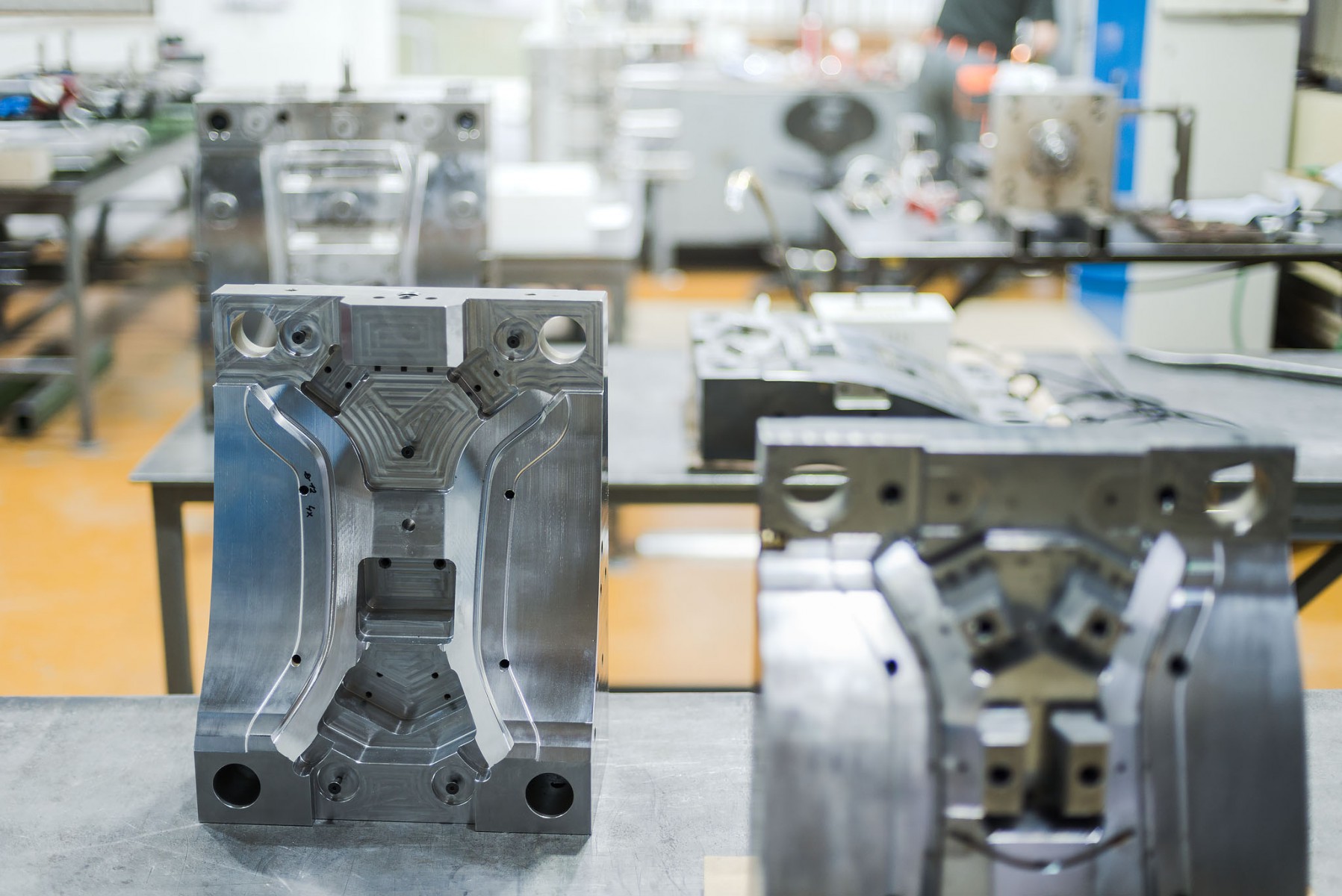

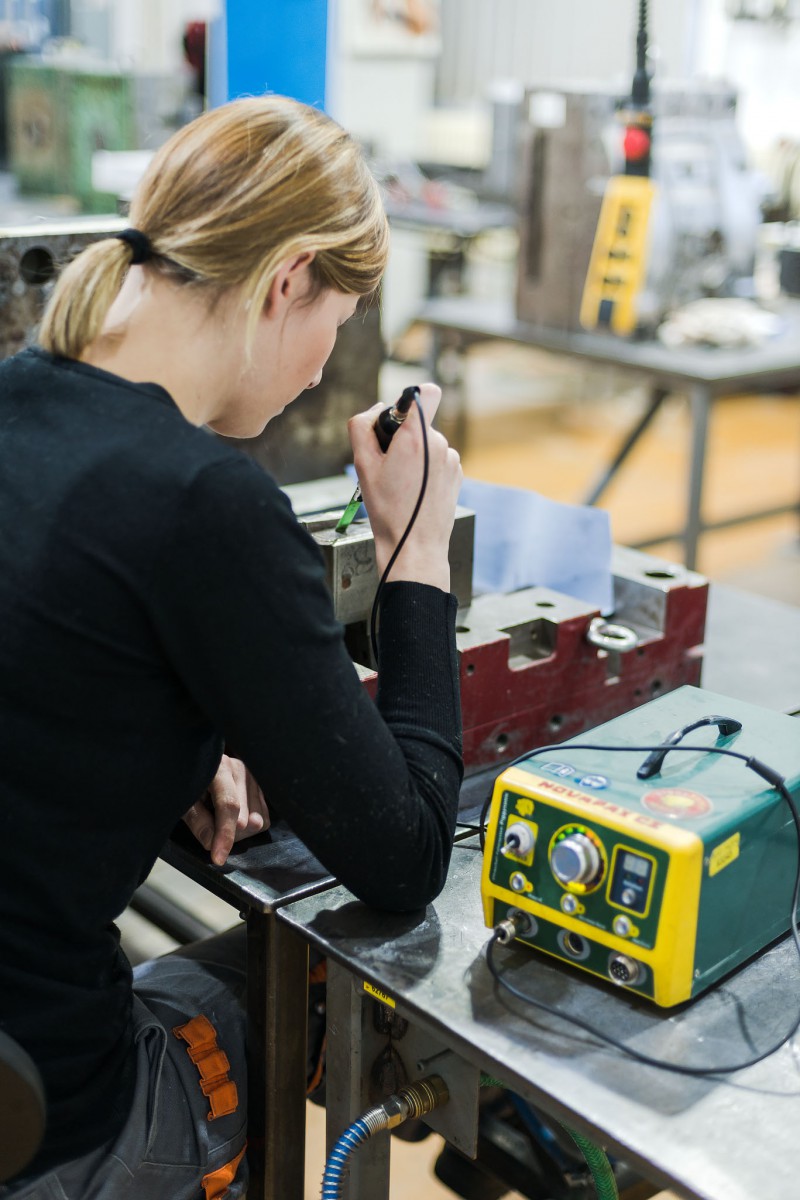

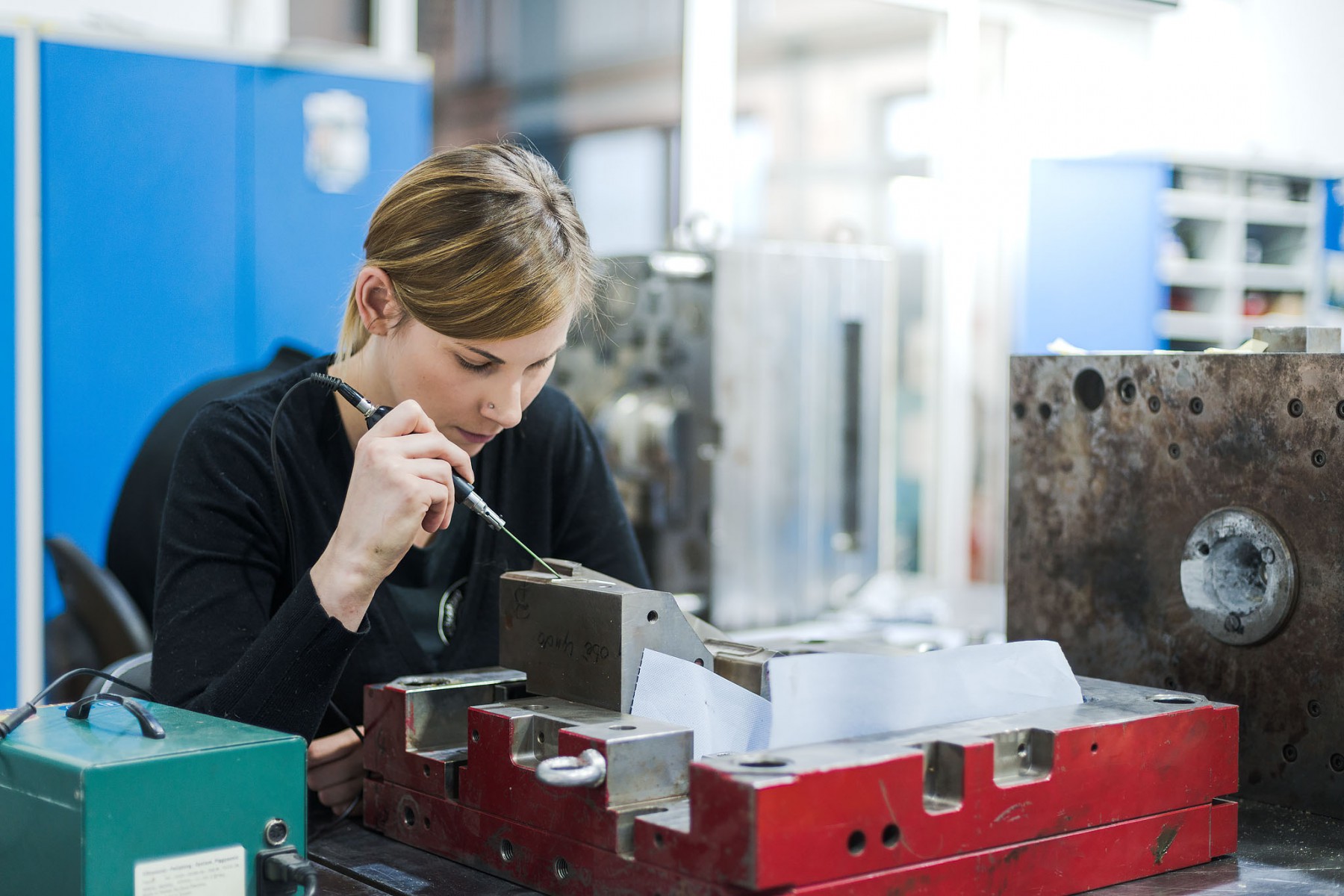

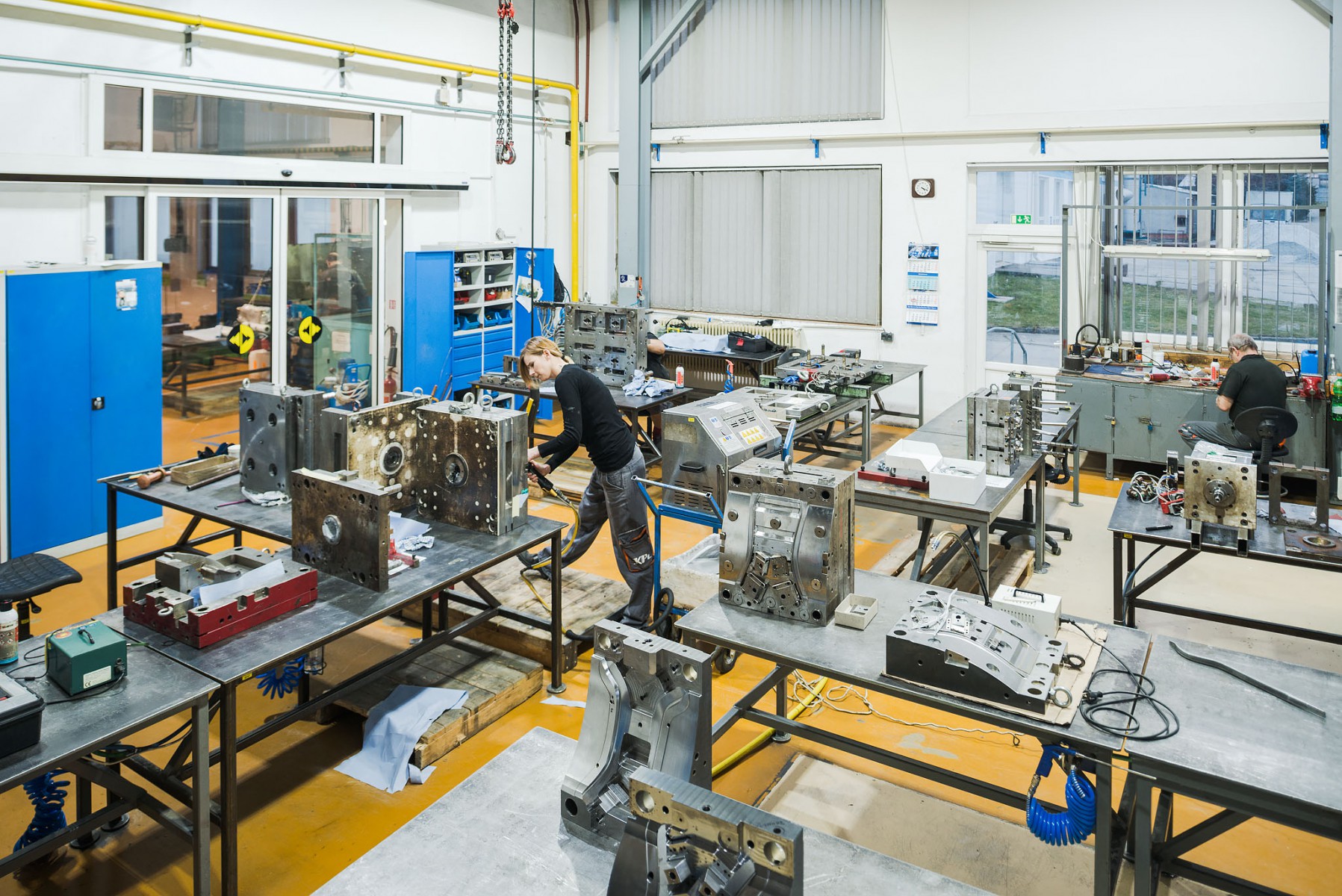

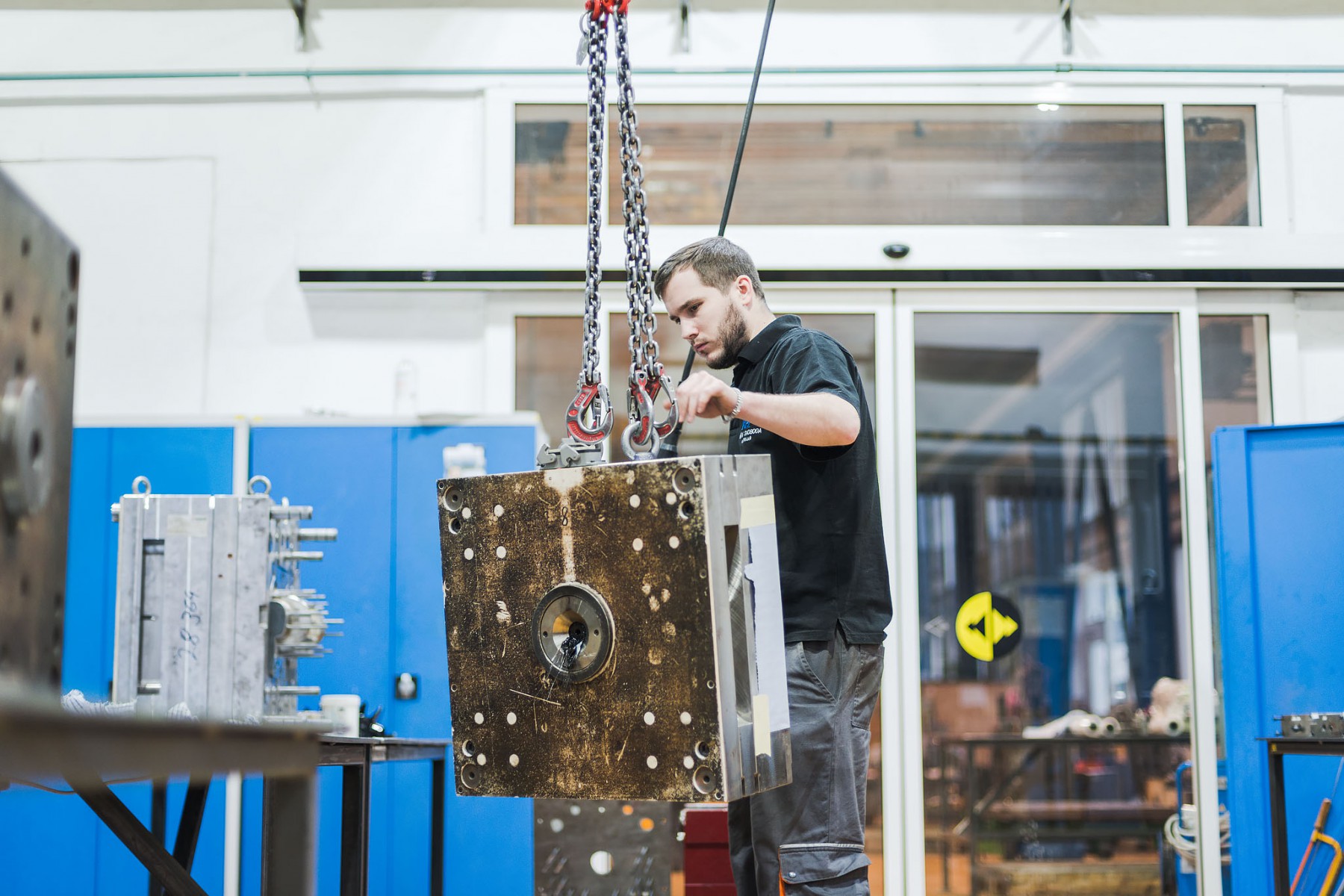

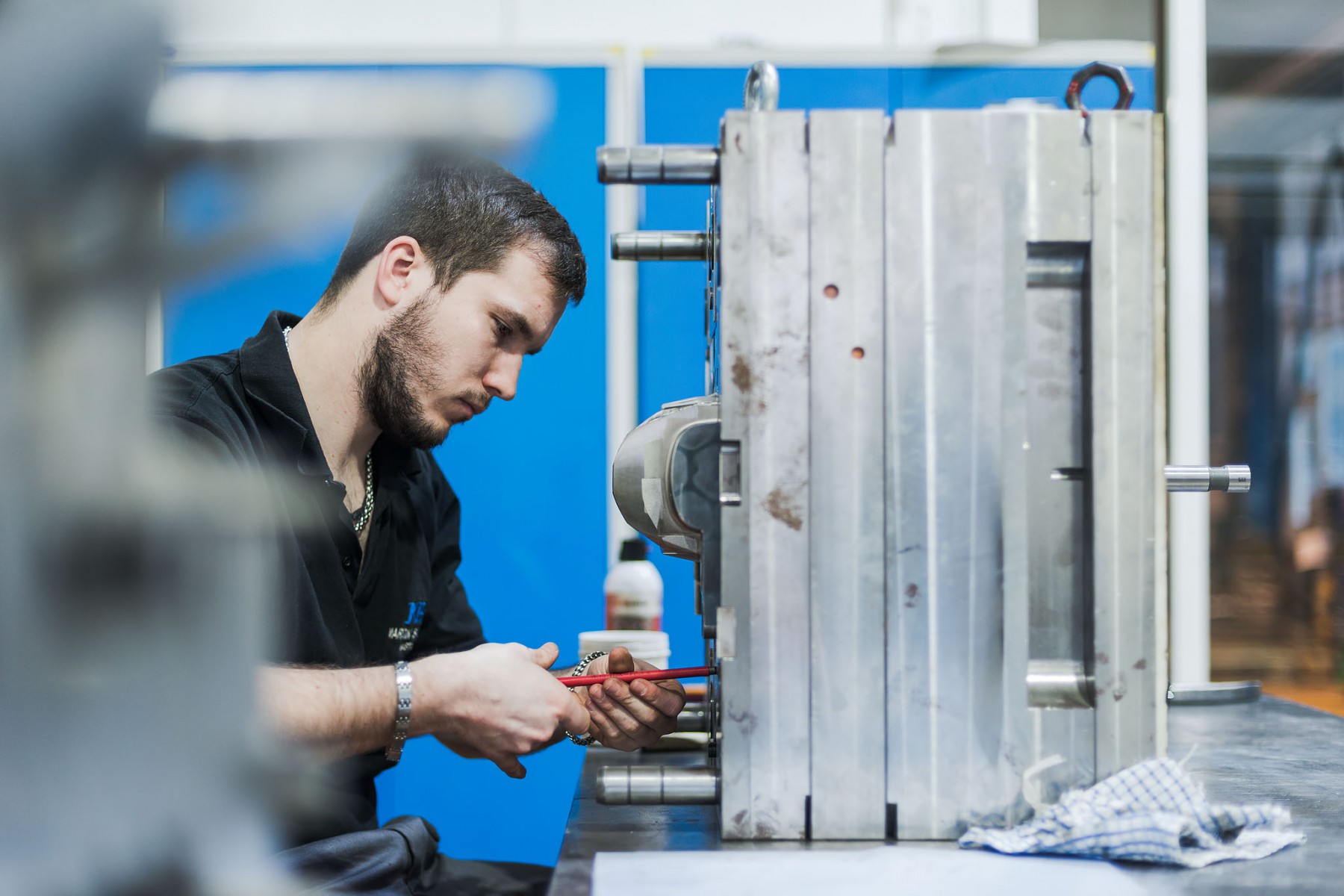

Provoz nástrojárny je převážně zaměřen na návrh a výrobu forem pro vstřikování plastů pro automobilový průmysl, včetně zrcadlového leštění určeného pro pokovení, nebo s různými typy dezénu. Zbývající část výroby zahrnuje výrobu lisovacích nástrojů, jednoúčelových strojů a přípravků. Další činností nástrojárny je zajištění chodu lisovny, převážně se jedná o opravy a údržby forem sériové výroby.

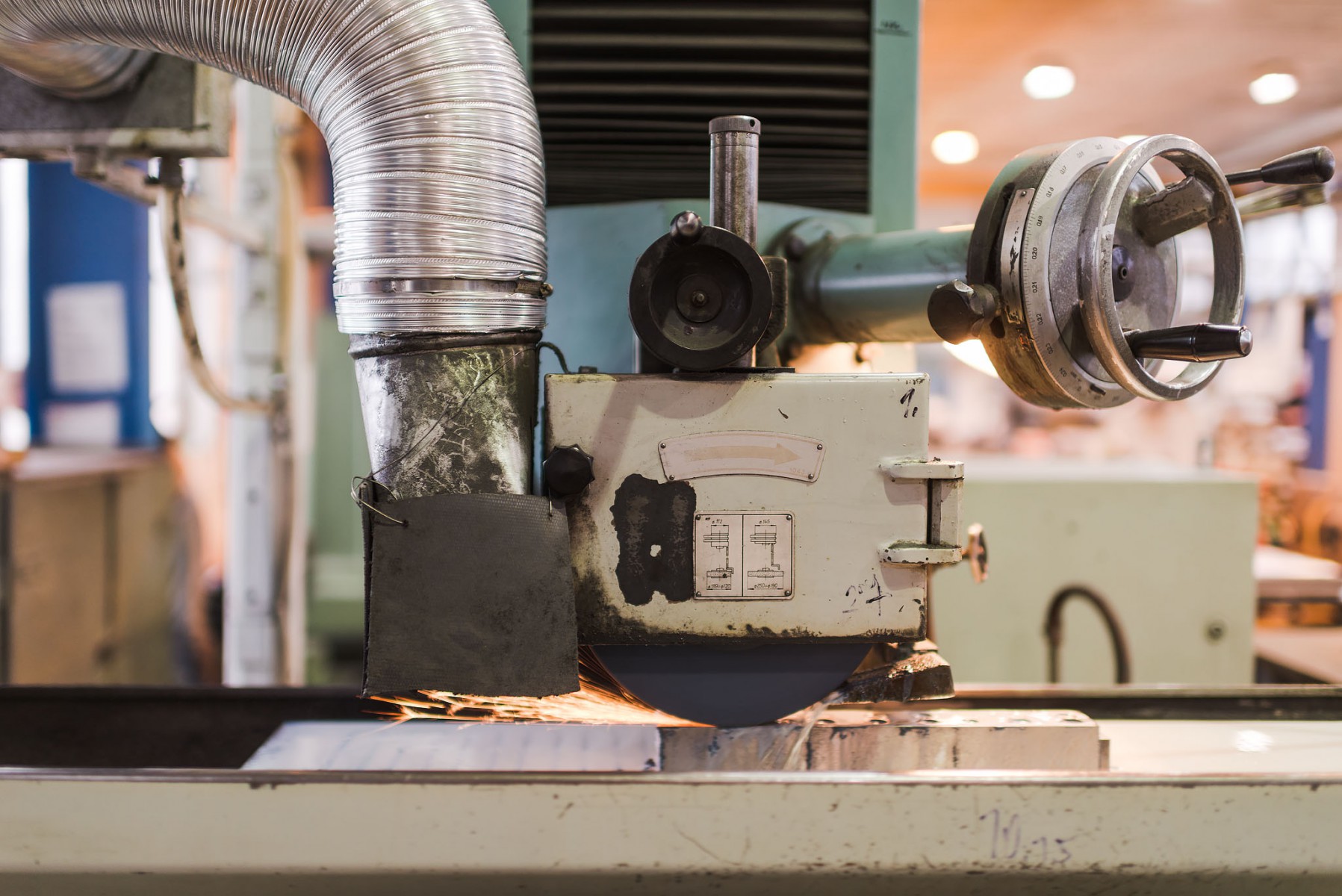

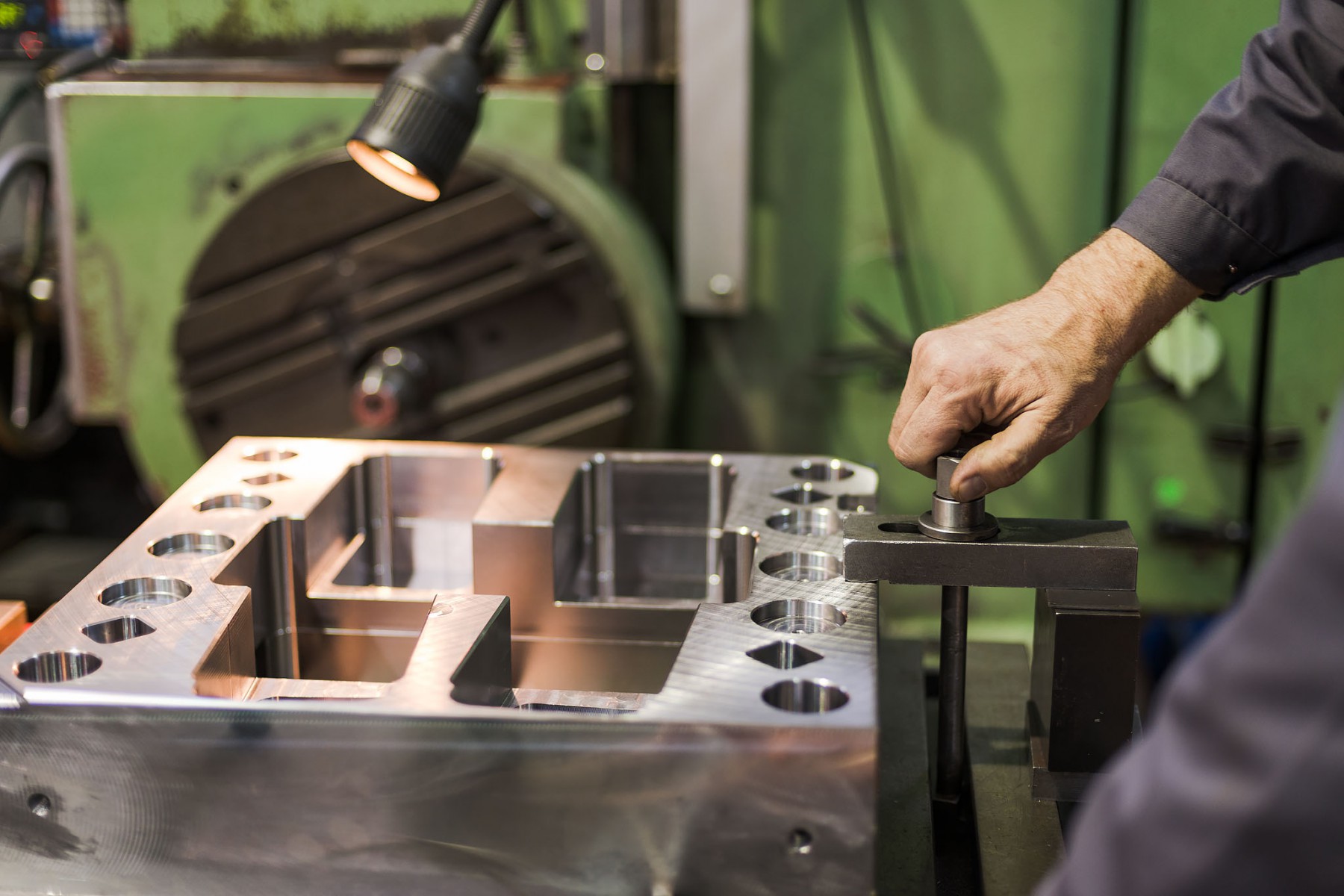

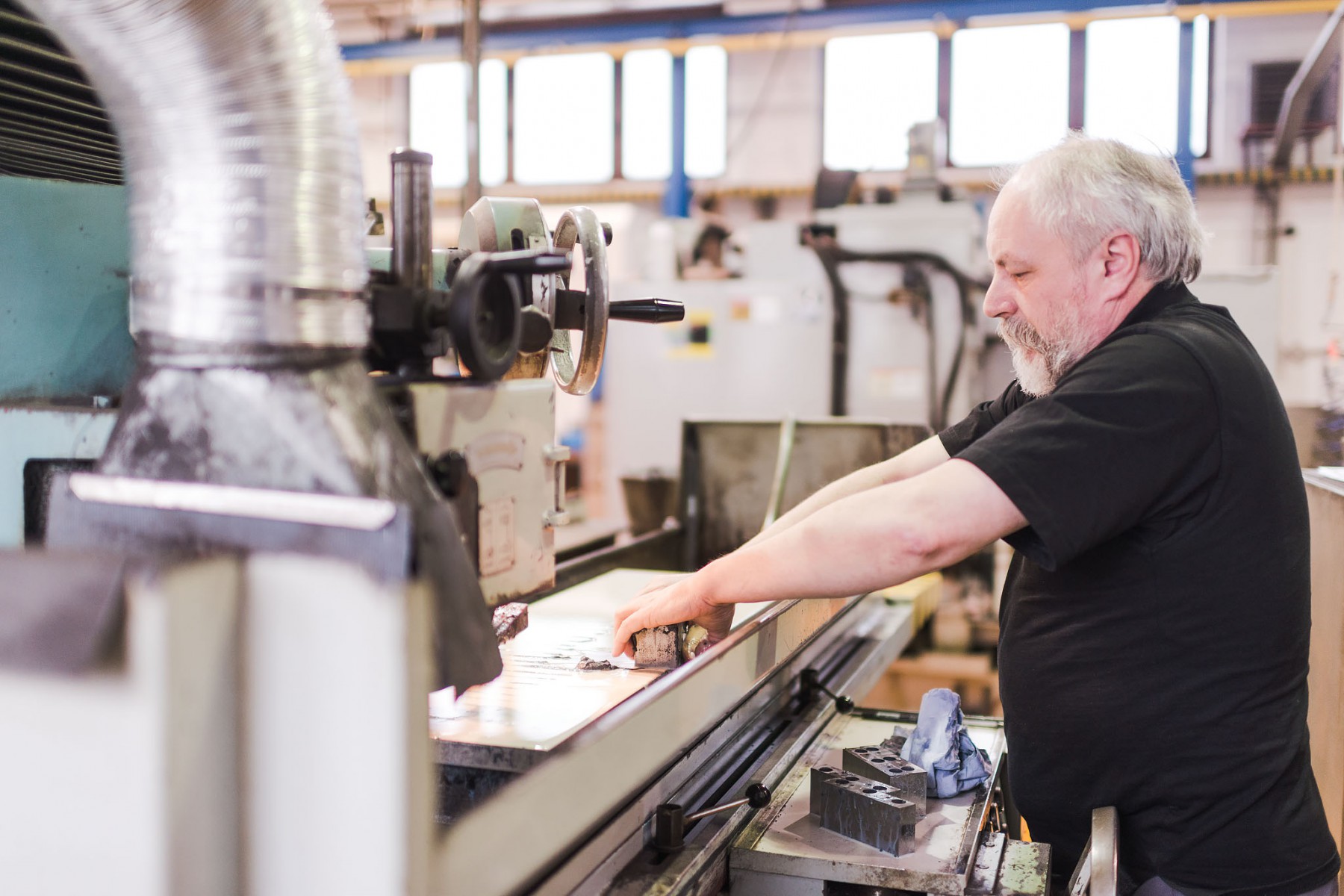

Výroba a příprava forem je zajišťována pomocí nejnovějších technologií za využití CNC obráběcích center, elektroerozivního obrábění, broušení, drátového řezání a dalších technologií. Vstřikovací formy jsme schopni odzkoušet na vlastních lisech zn. ARBURG.

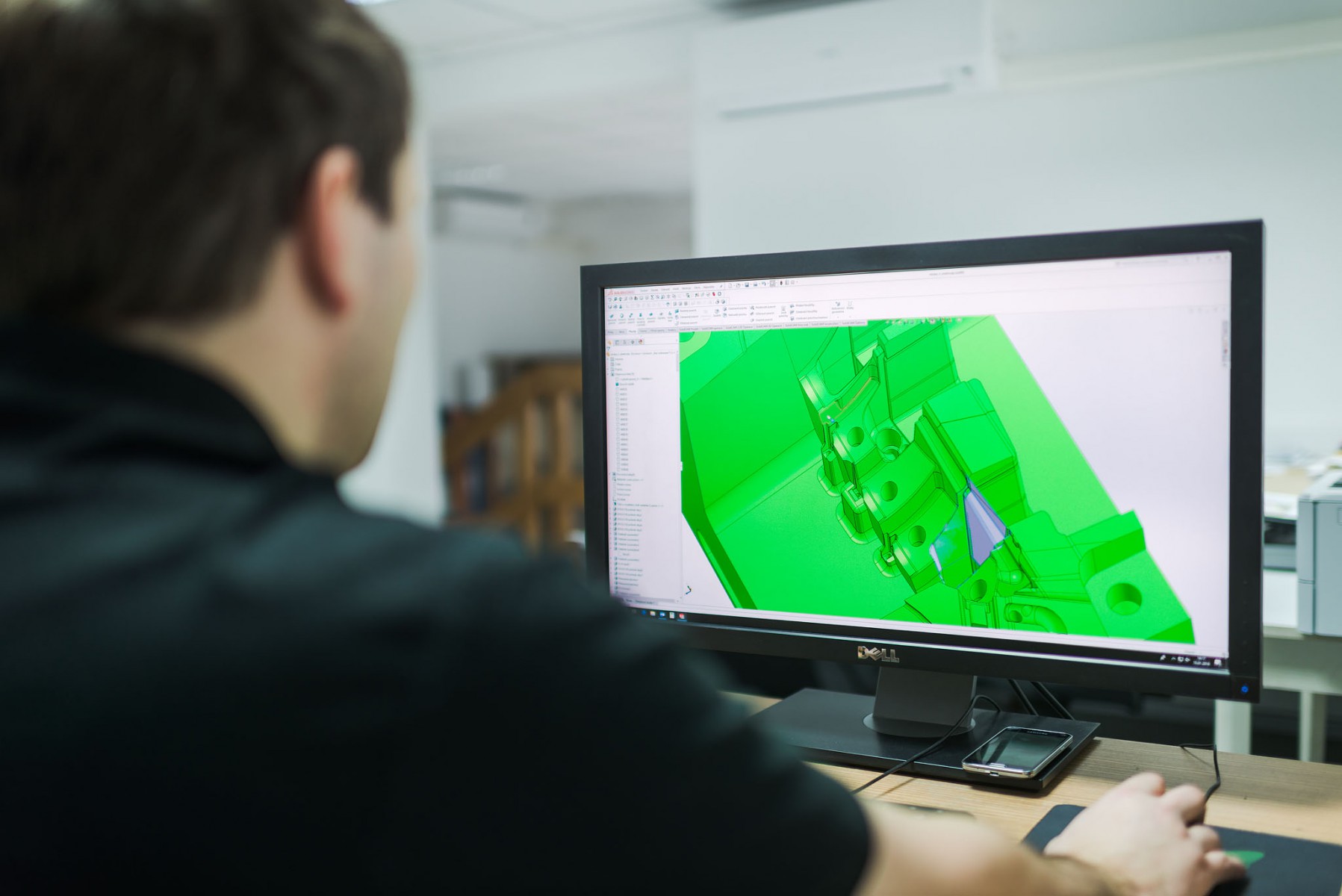

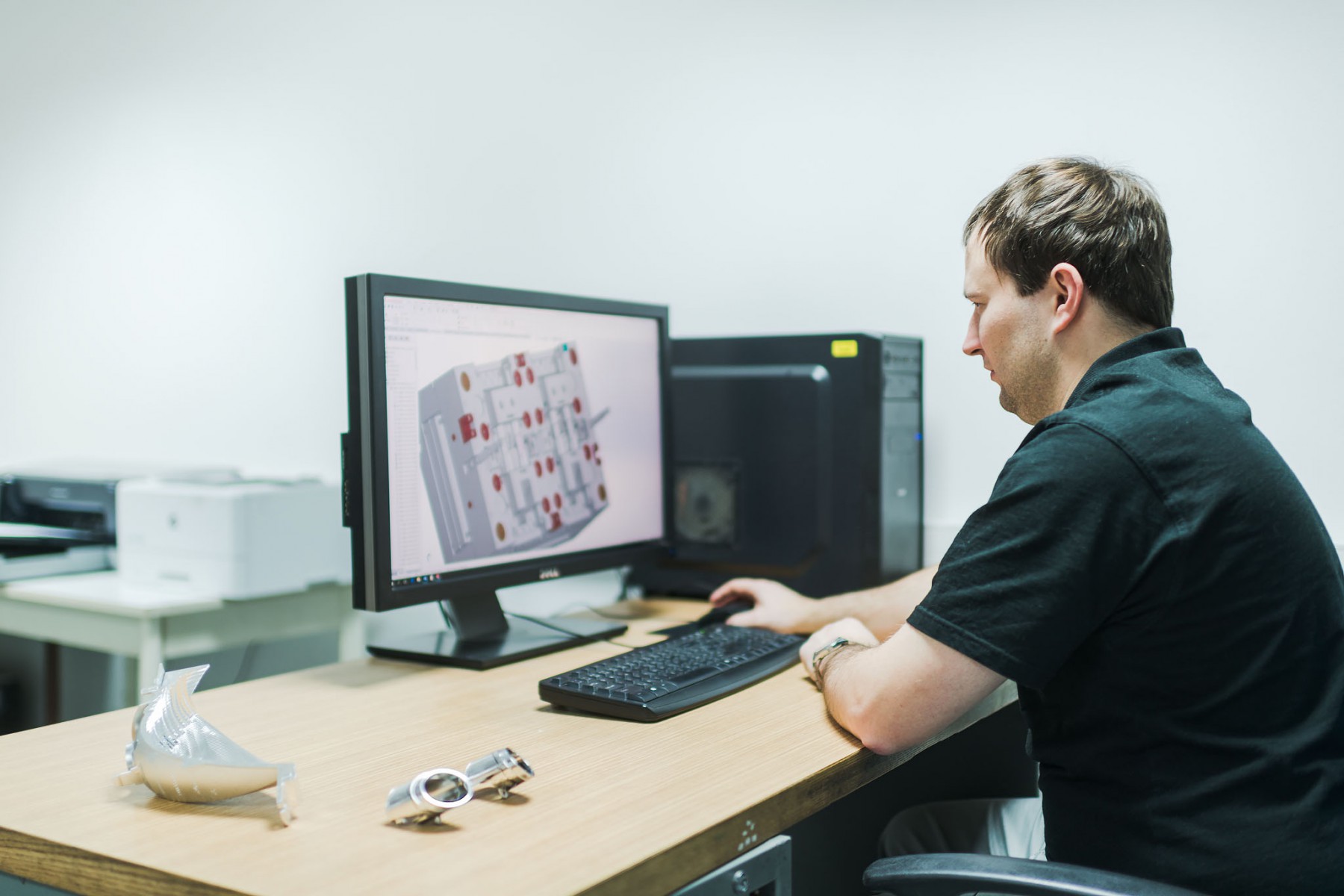

Nástrojárna disponuje týmem 6 konstruktérů-technologů, kteří jsou připraveni na základě předložených požadavků zpracovat výkresovou dokumentaci ve 2D i 3D.

Výkonnostní popis

Nástrojárna zaměstnává 37 zaměstnanců, z toho je 26 výrobních dělníků.

Maximální hmotnost nástroje a forem: 6400 kg

Programové vybavení konstrukce:
CAD
:  Solidworks 3D
CAM: SoliCam
Čtení následujících formátů: STEP,IGES,DXF,DWG,CATPART,SLDPRT
Používané normálie: Hasco, Meusburger, DME, horké vtoky SYNVENTIVE a INCOE

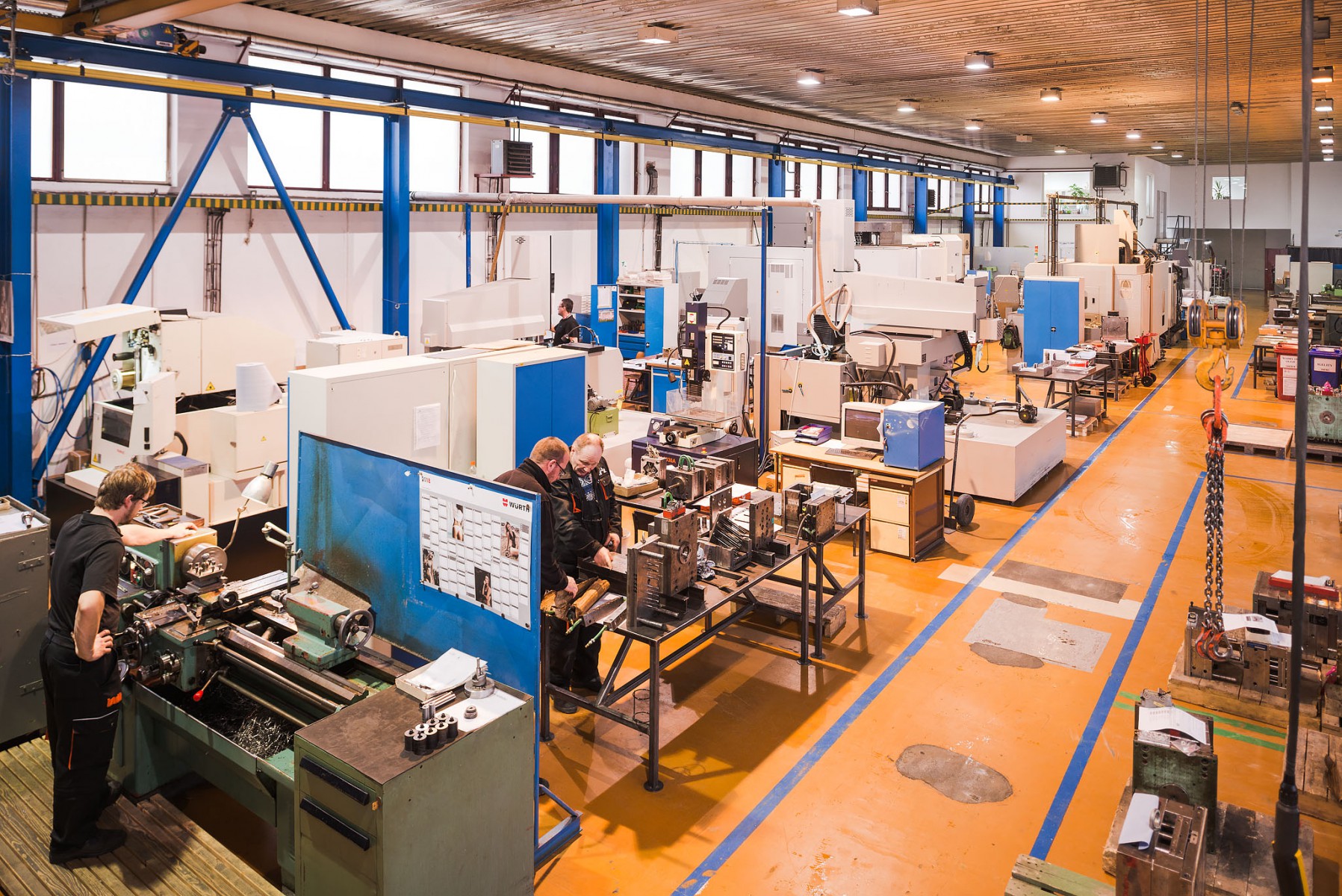

Strojní vybavení nástrojárny:

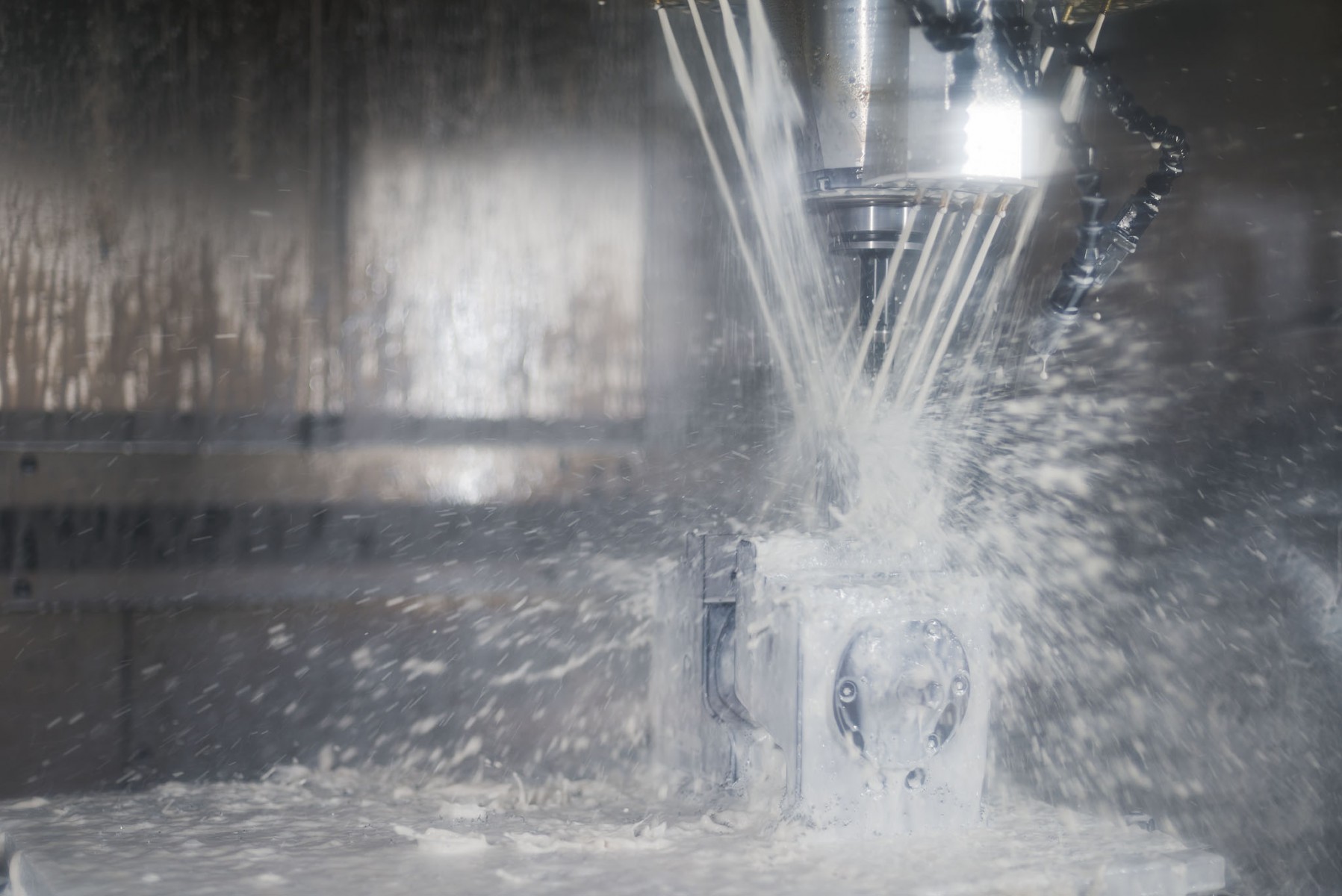

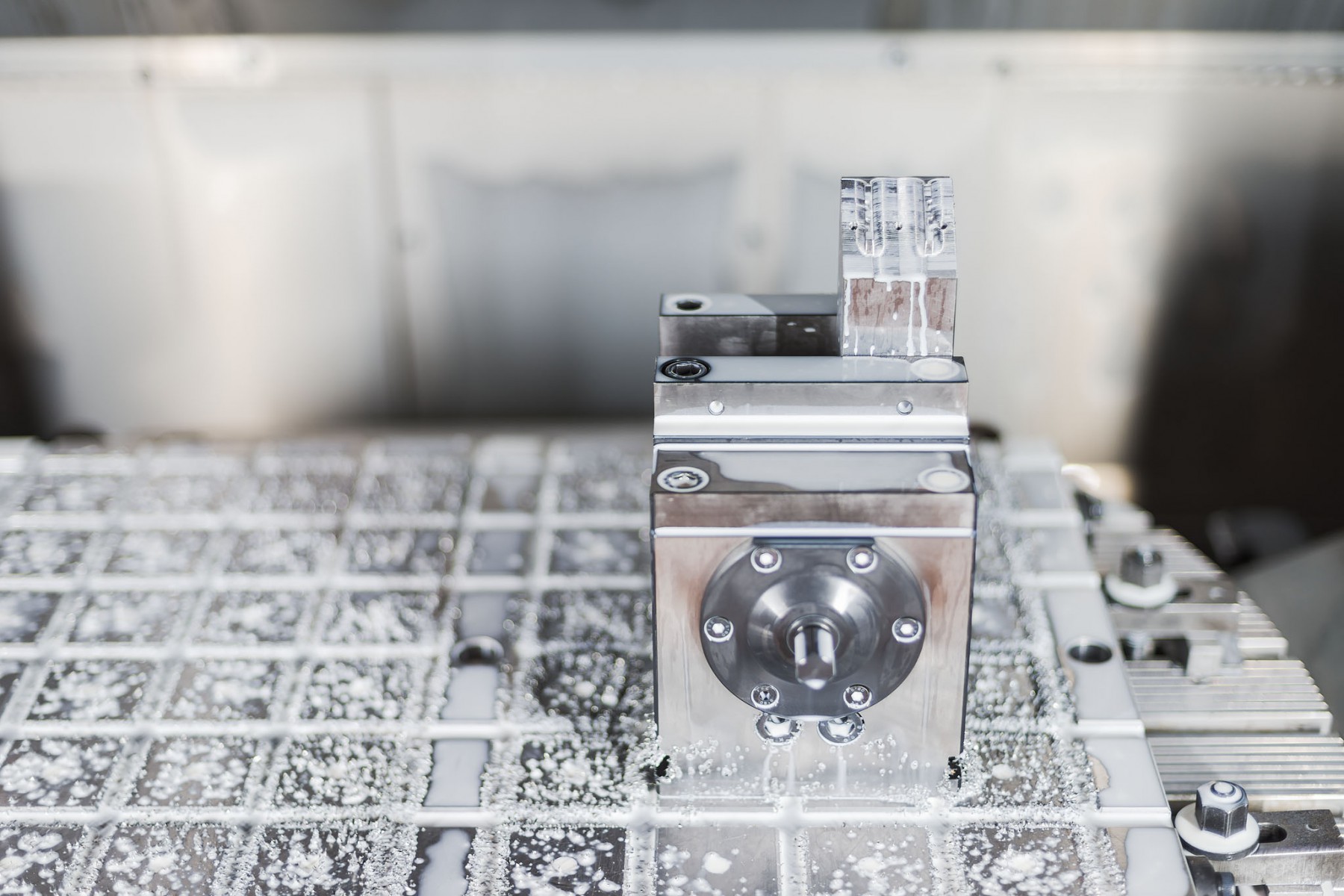

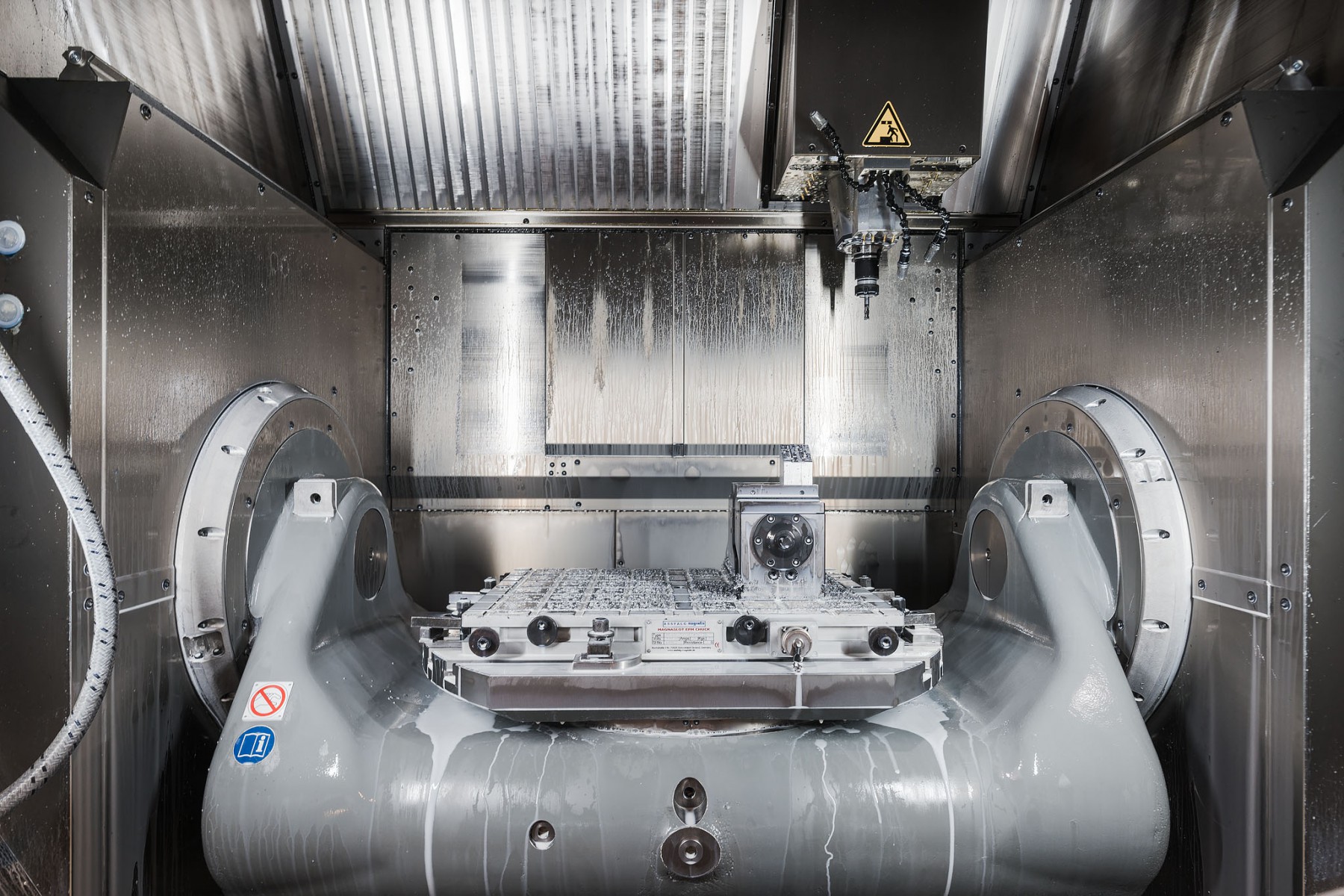

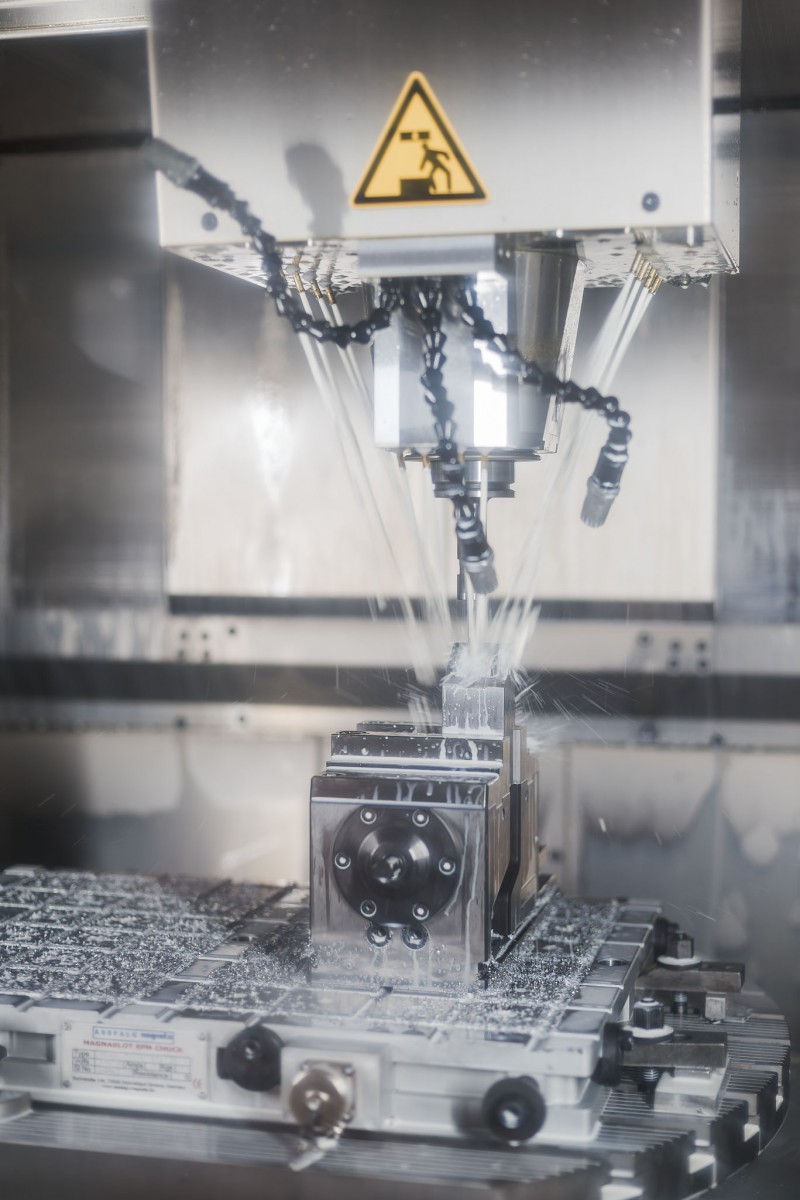

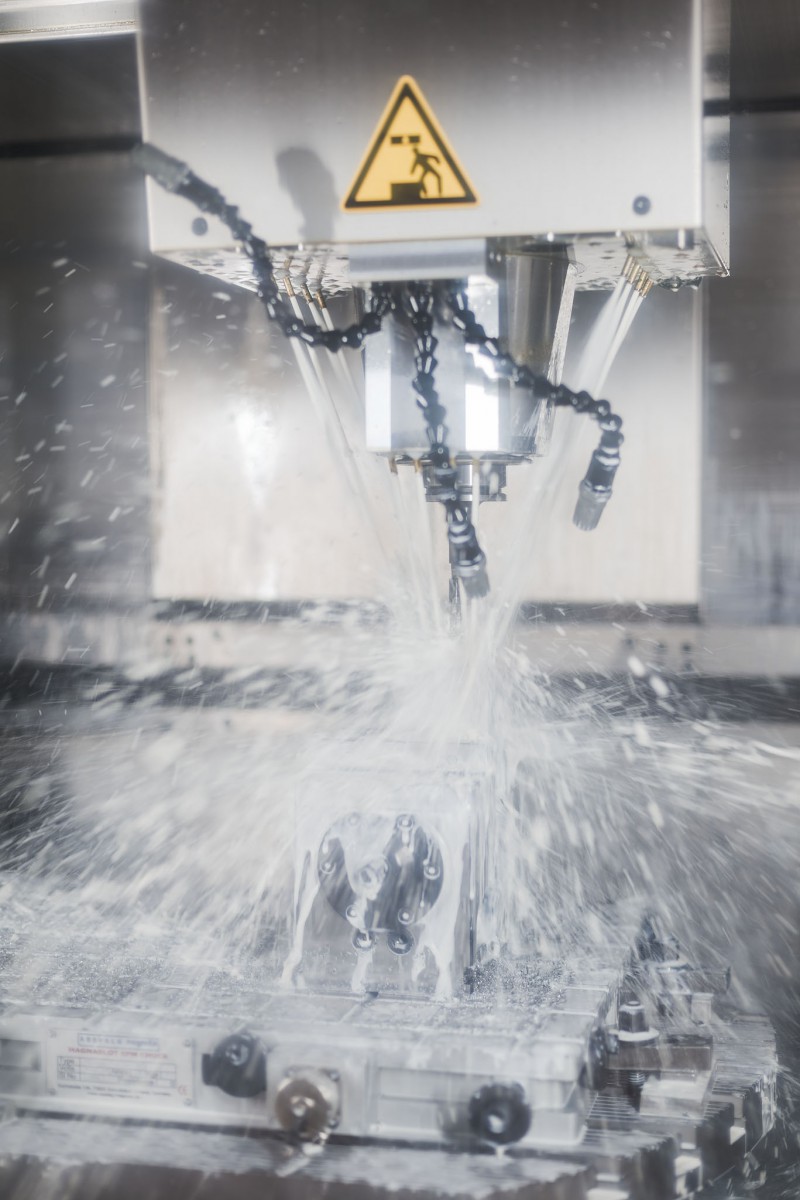

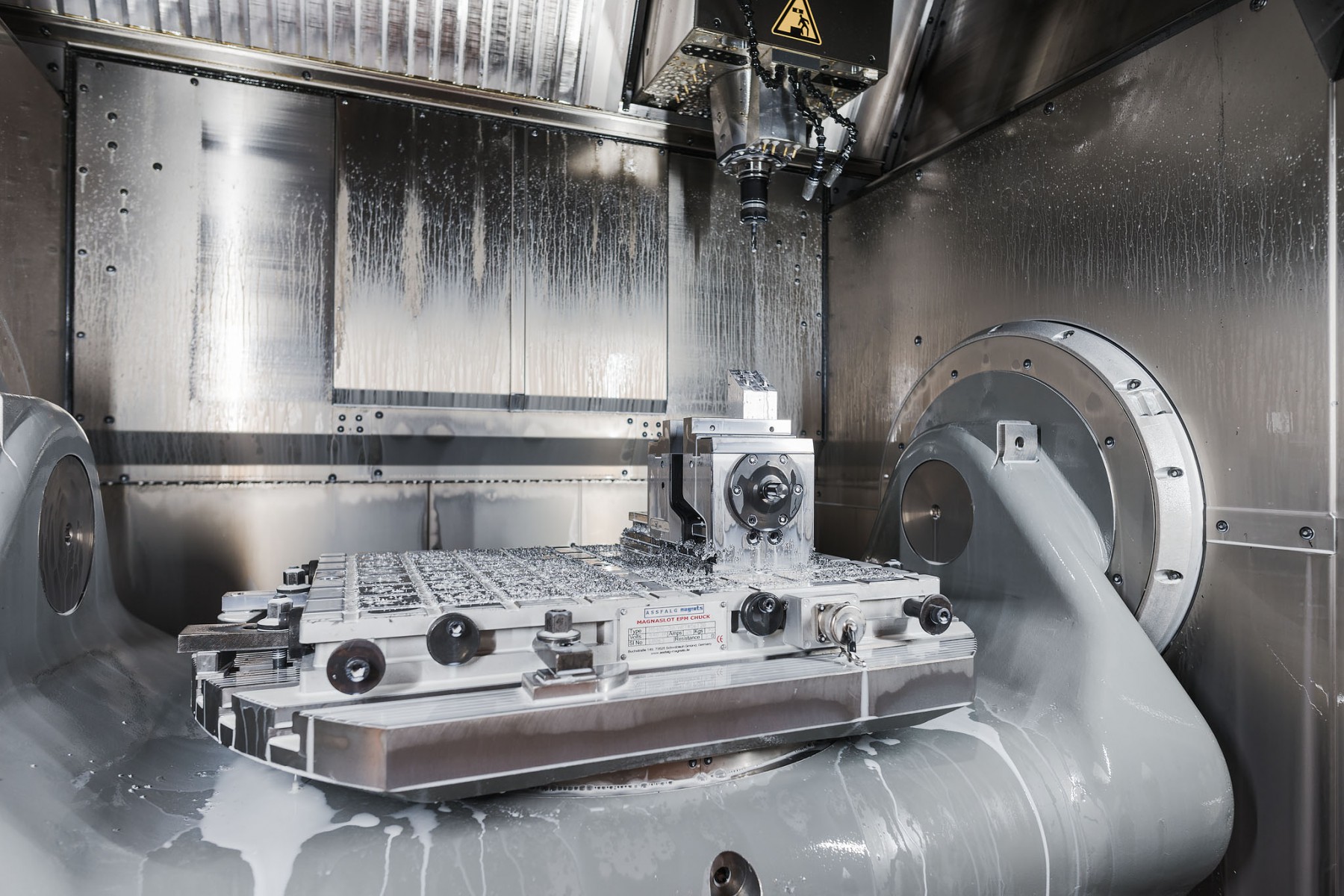

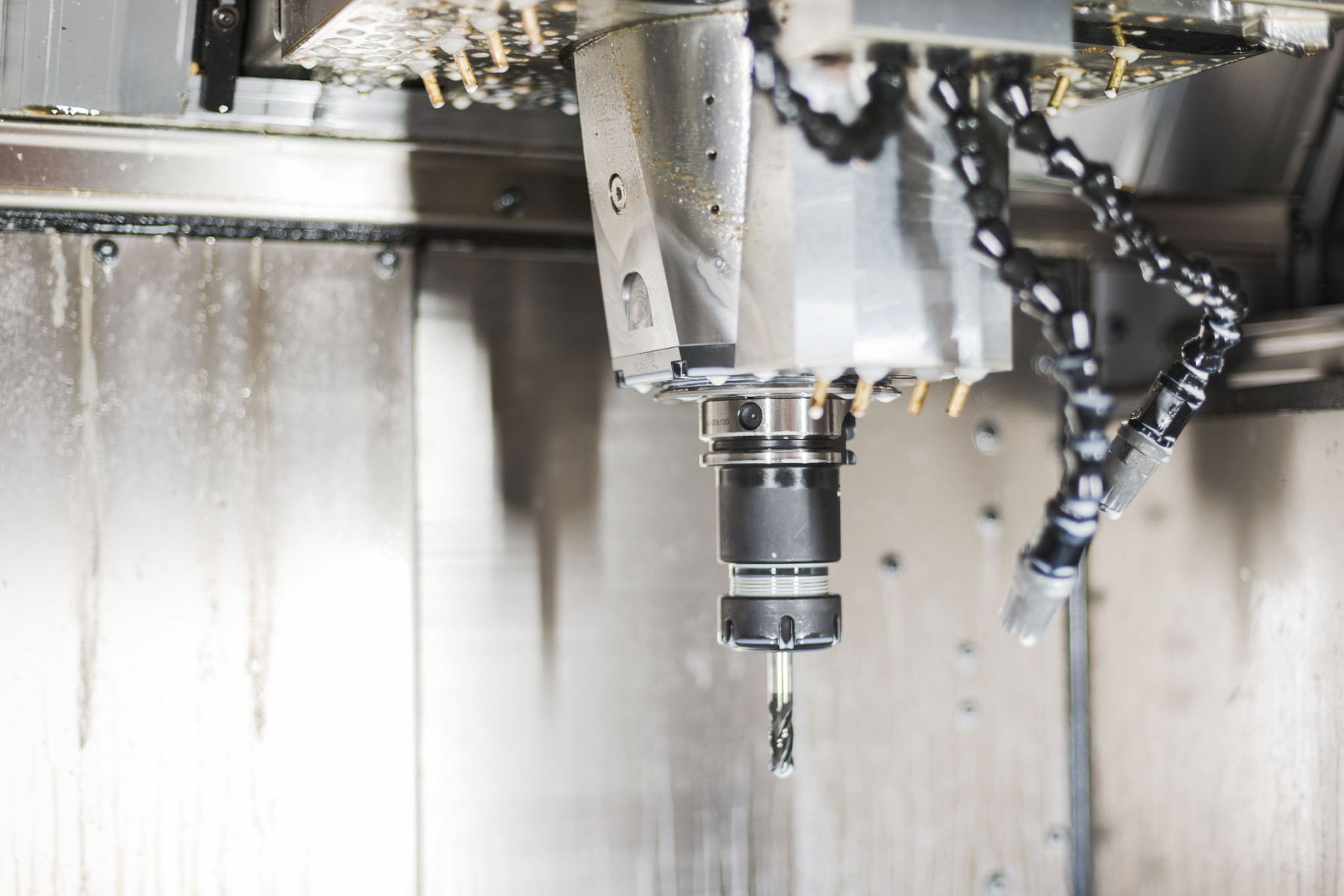

CNC FRÉZOVACÍ CENTRA  5-OSÉ

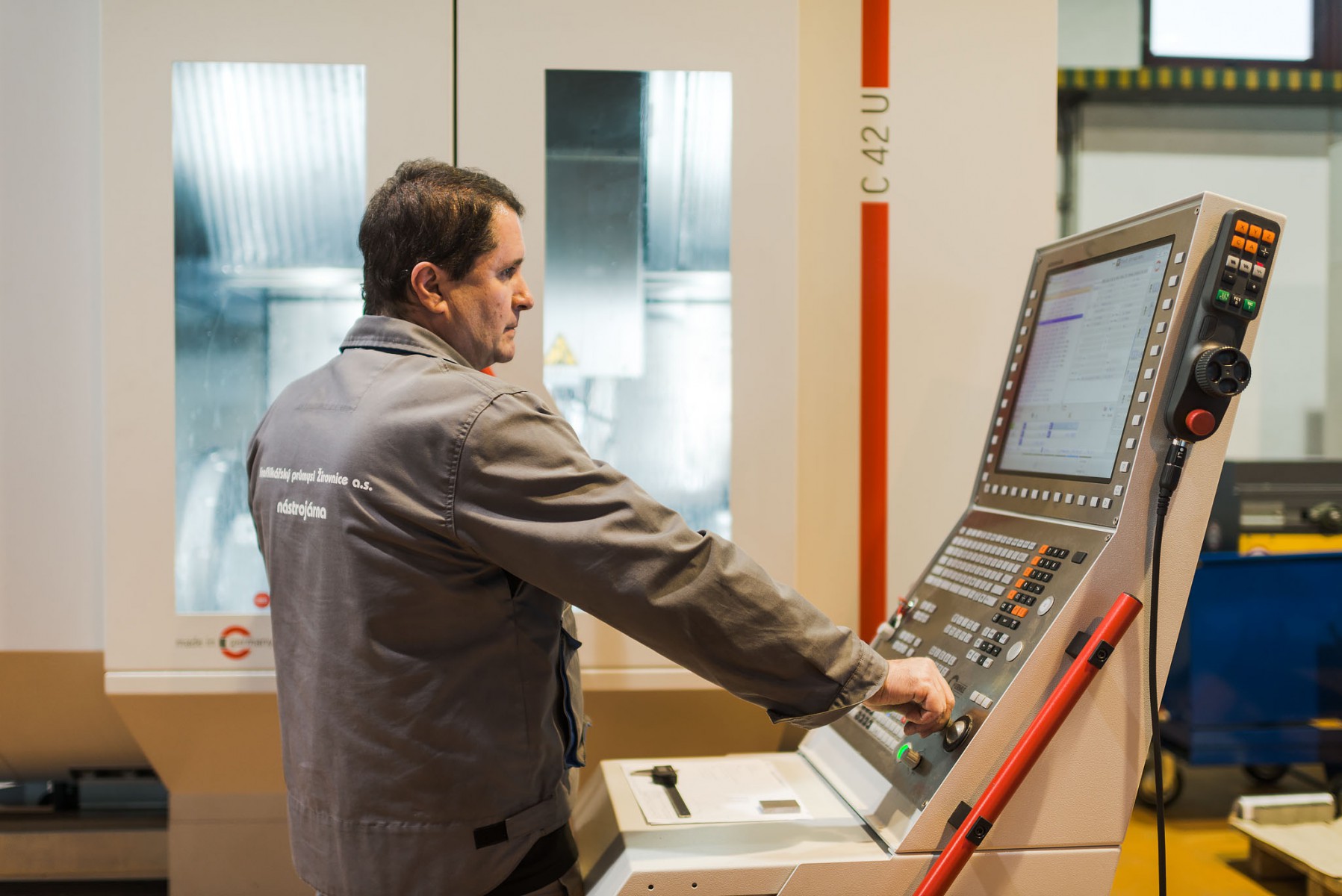

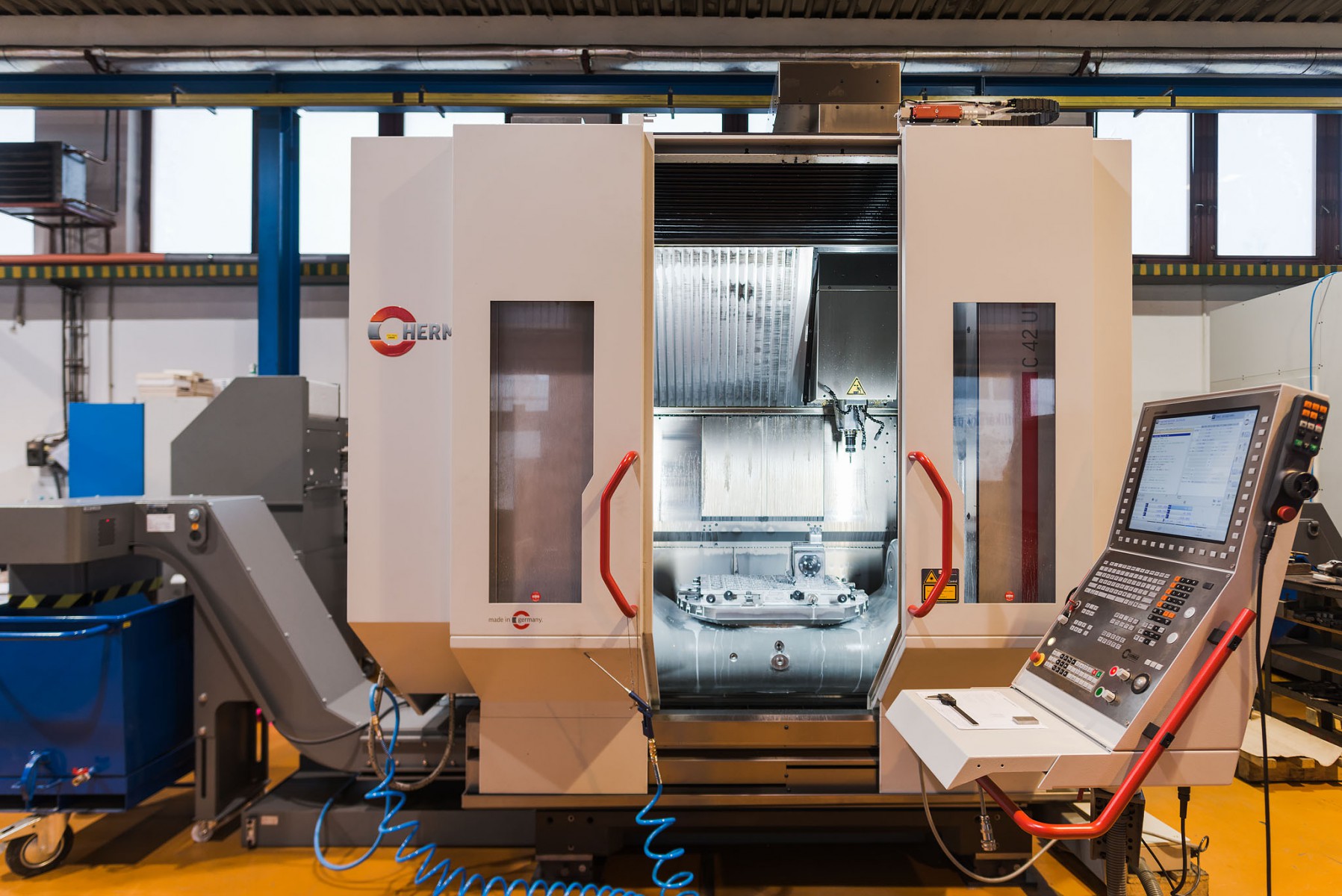

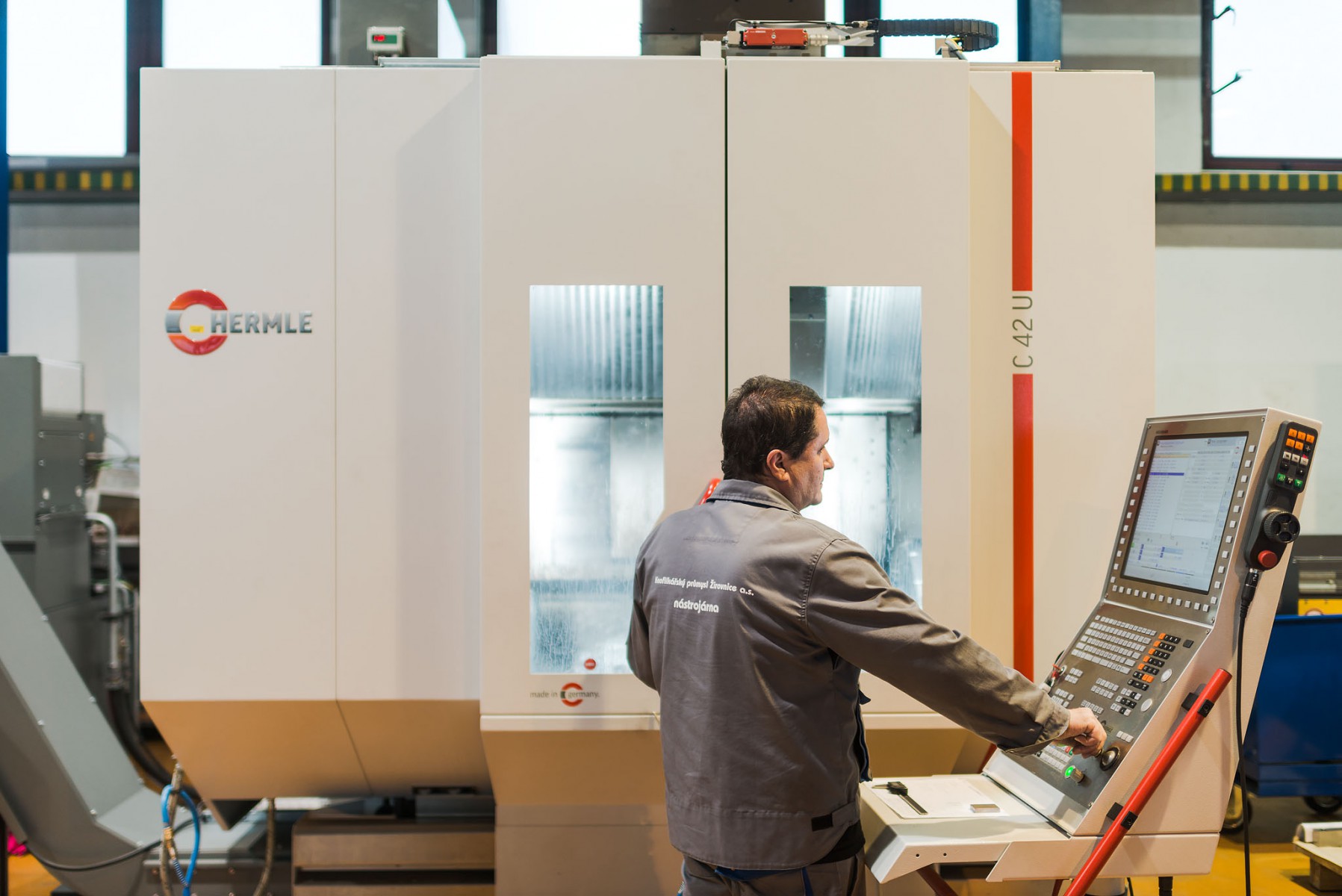

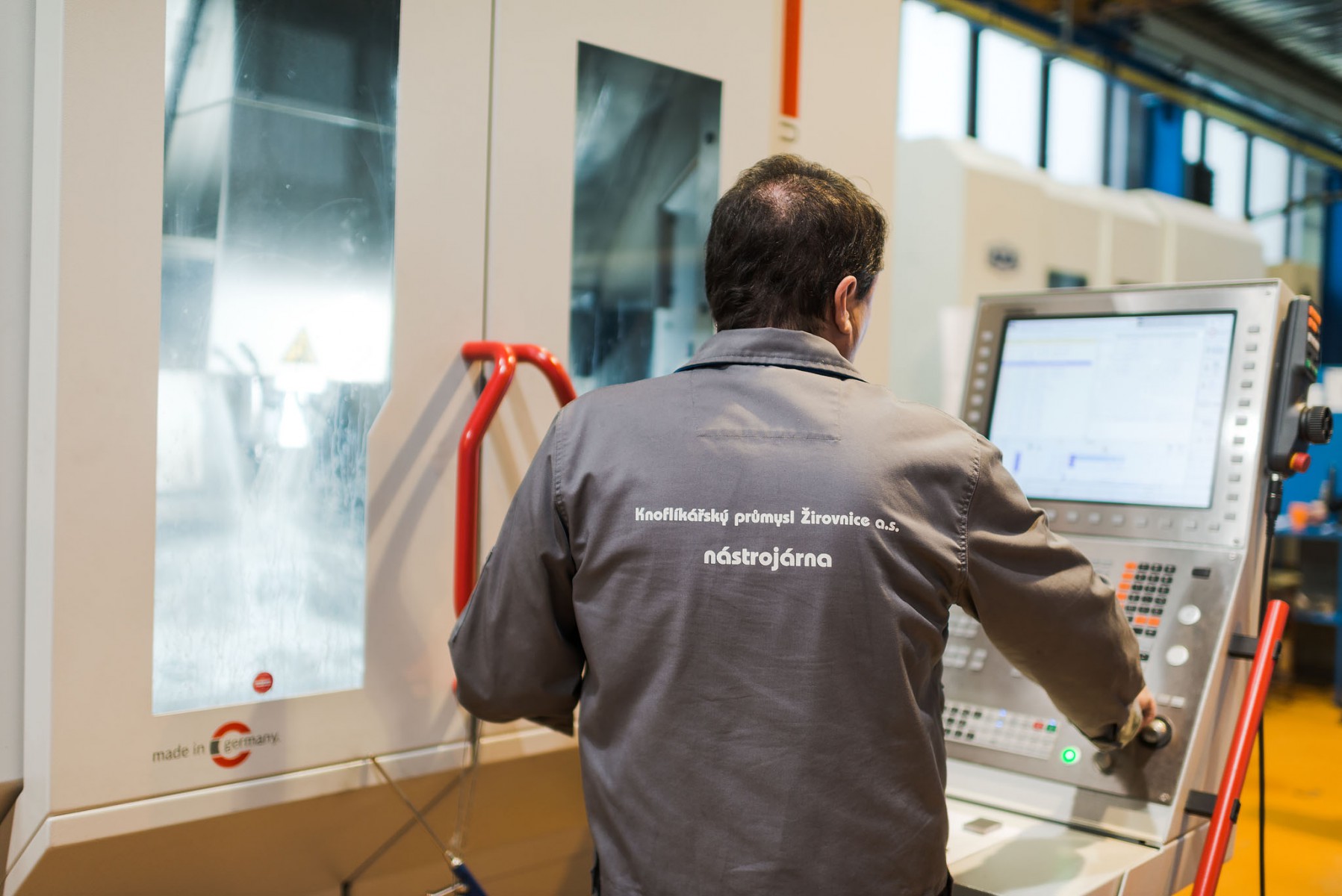

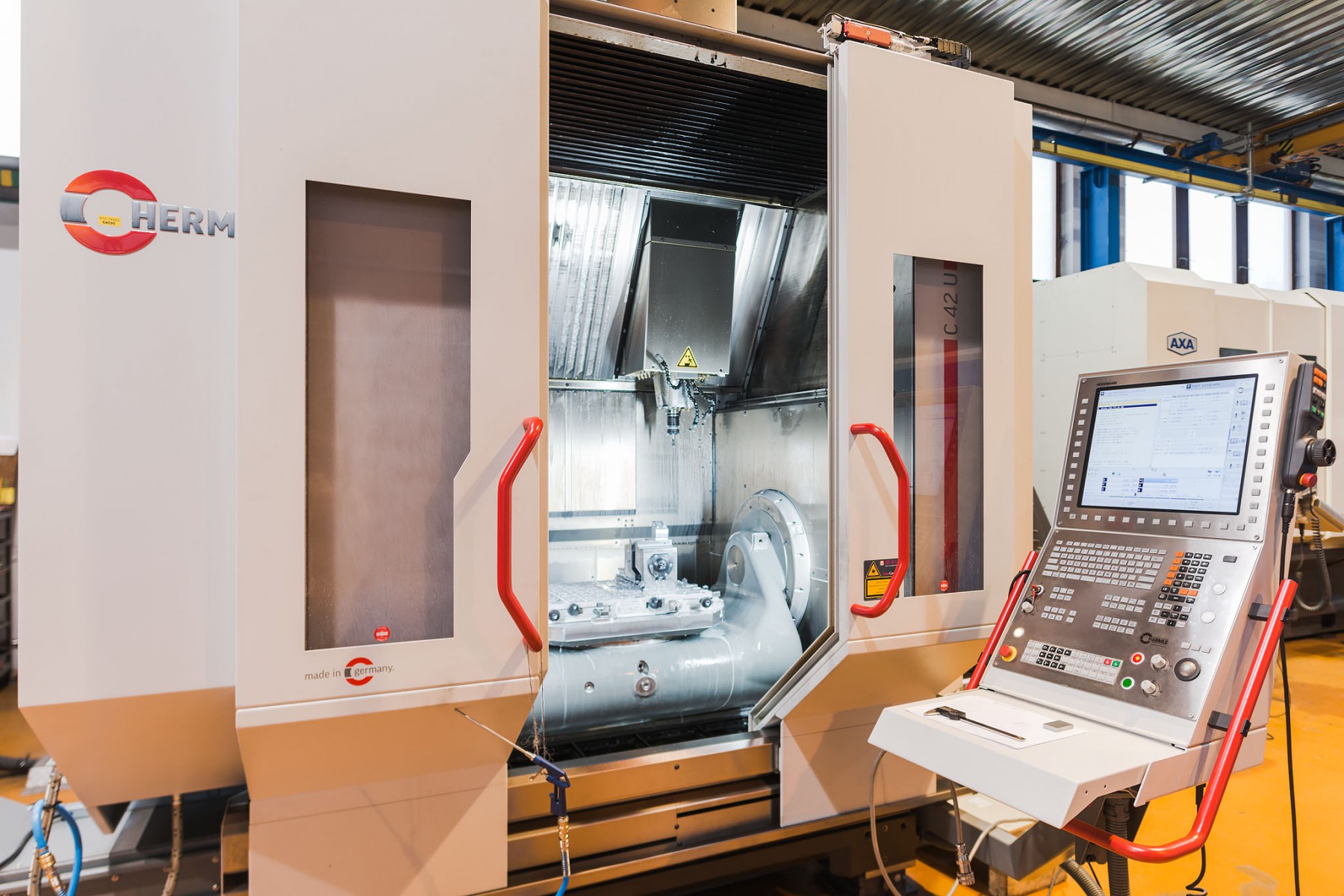

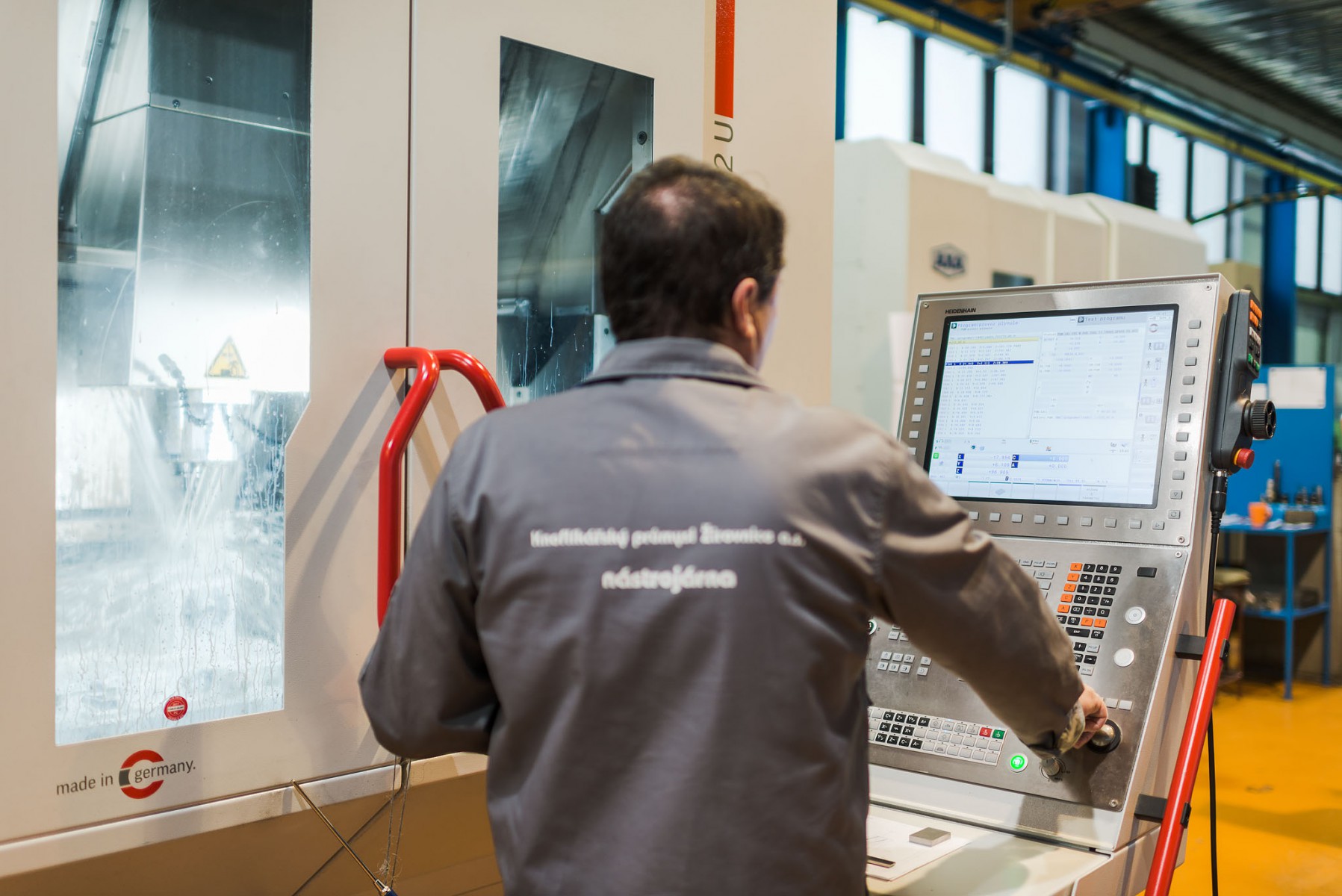

HERMLE C42
Rozměr stolu: D = 800 mm
Pojezdy: X = 800 mm, Y = 800 mm, Z = 550 mm
Nosnost: 850 kg

CNC FRÉZOVACÍ CENTRA  3-OSÉ
AXA VCC 1200
Rozměr stolu: 1350 x 500 mm
Pojezdy: X = 1200 mm, Y = 550 mm, Z = 600 mm
Nosnost: 540 kg

DUGARD 1500 WMC
Rozměr stolu: 1650 x 635 mm
Pojezdy: X = 1525 mm, Y = 635 mm, Z = 635 mm
Nosnost: 1200 kg

CNC FRÉZOVÁNÍ GRAFITOVÝCH ELEKTROD
PENTA HSC 432
Rozměr stolu:  550 mm x 400 mm
Pojezdy: X = 400 mm, Y = 350 mm, Z = 200 mm
Nosnost: 100 kg

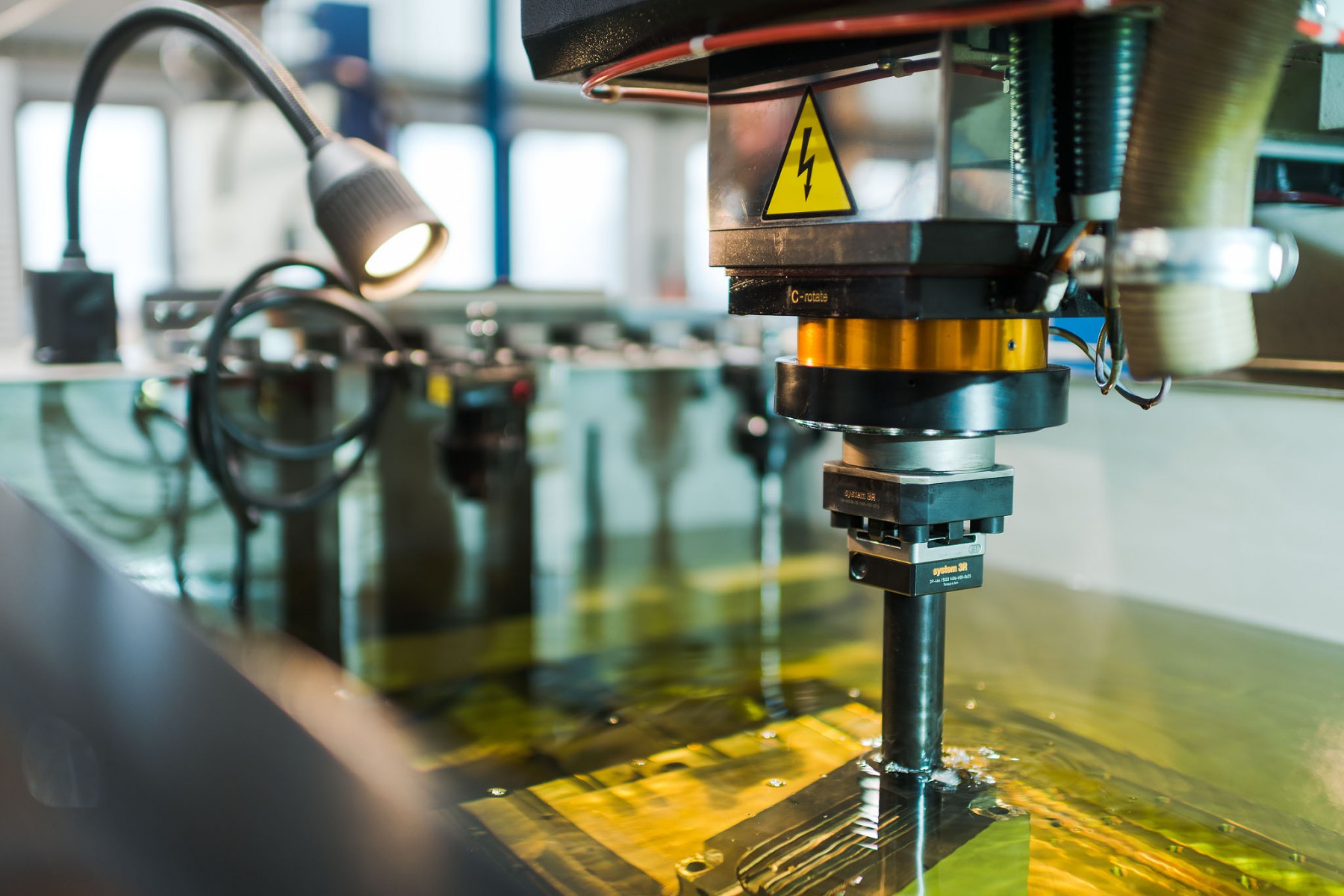

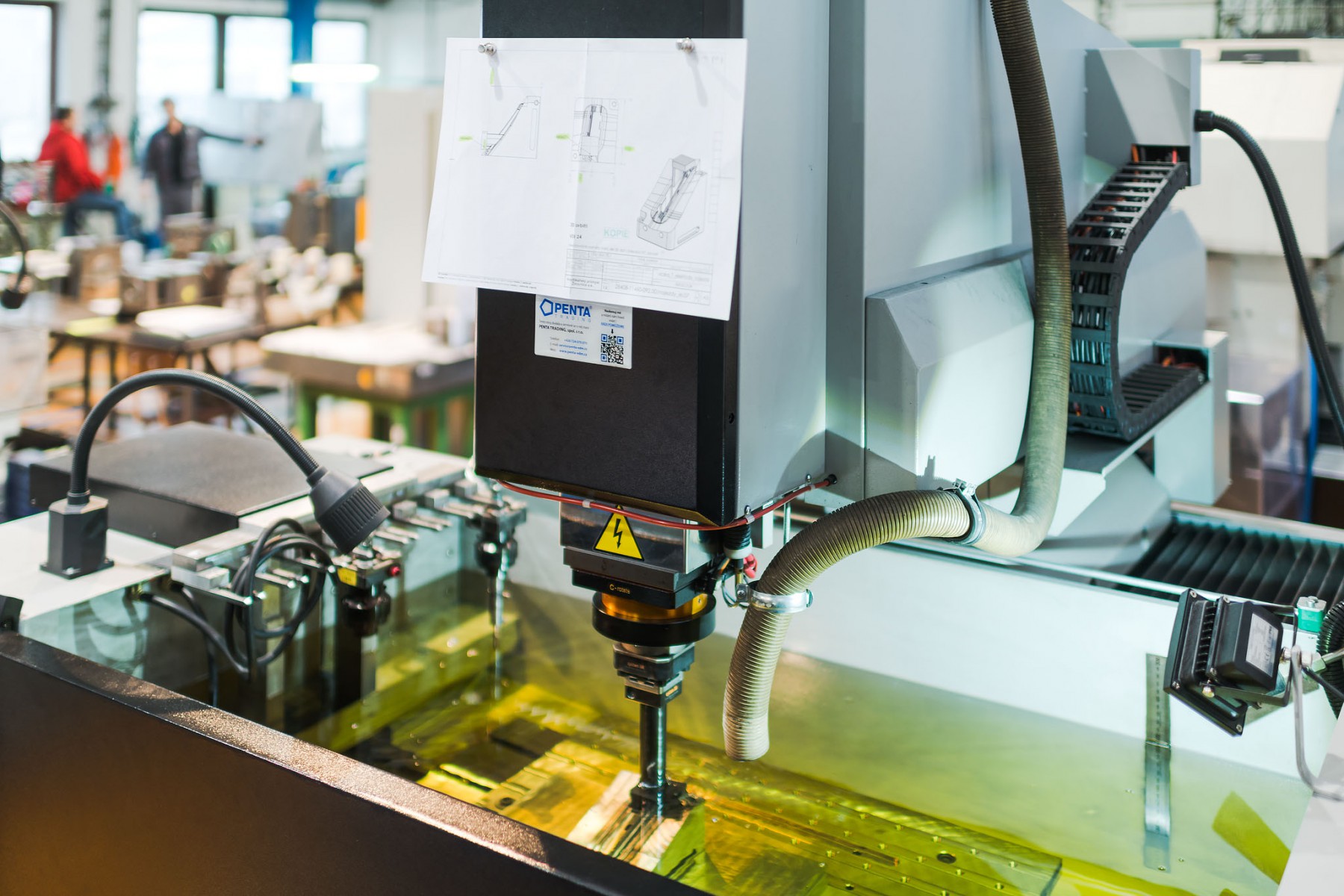

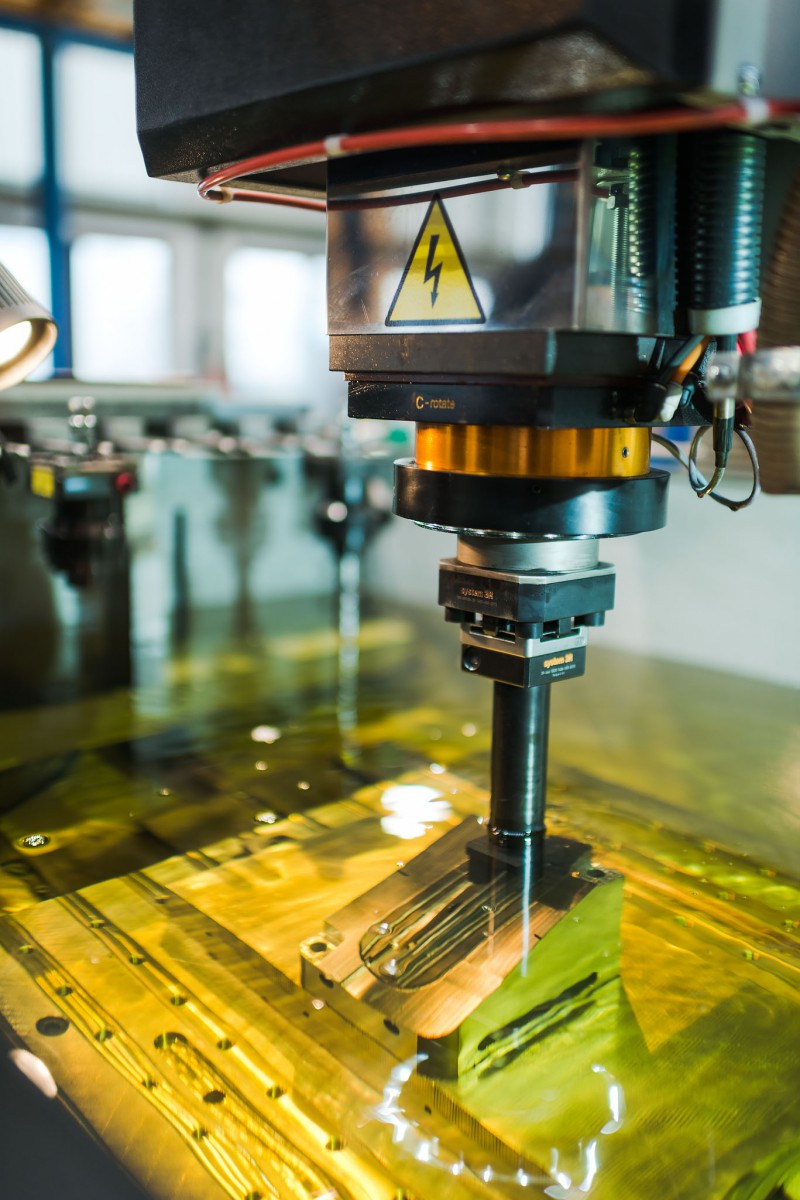

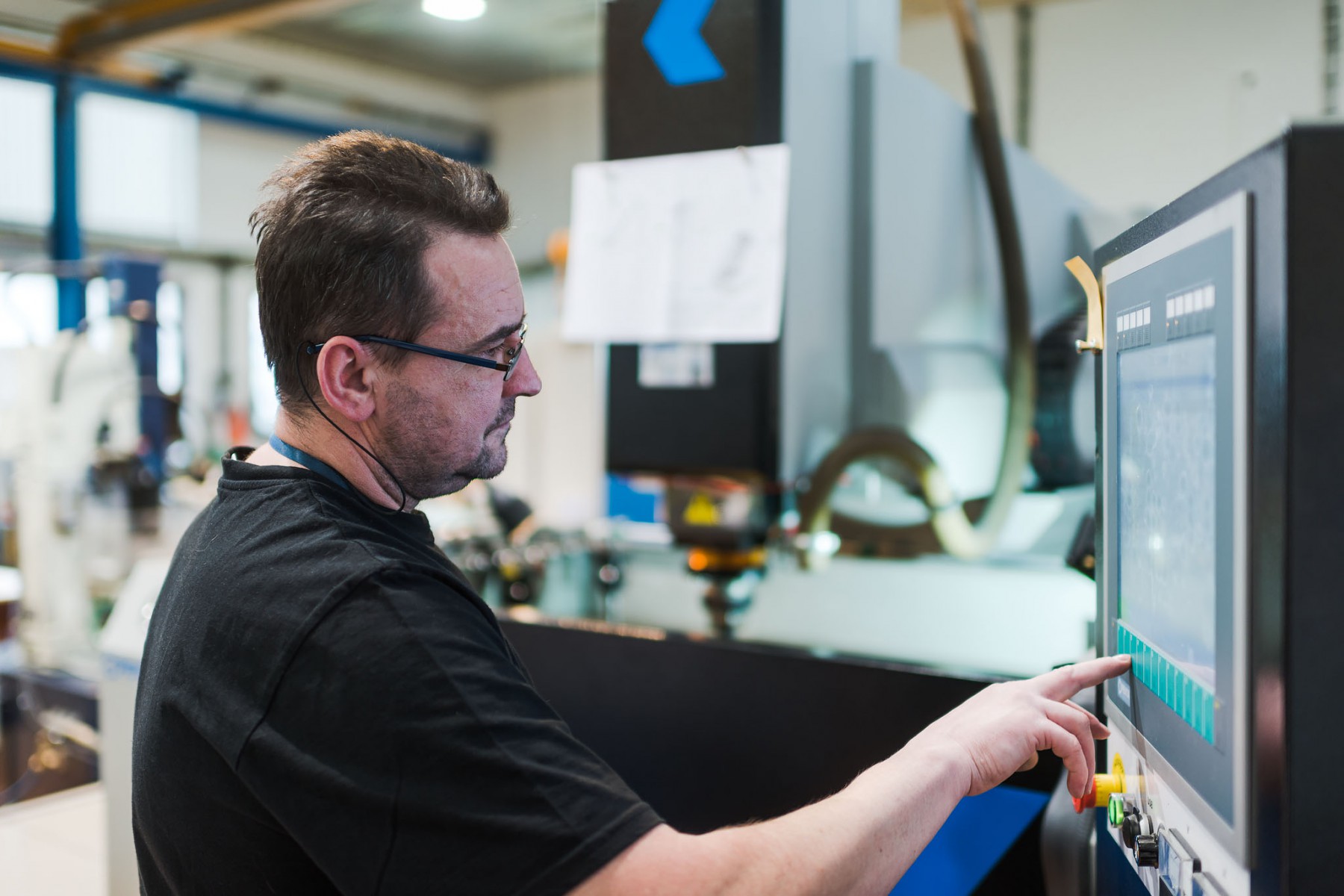

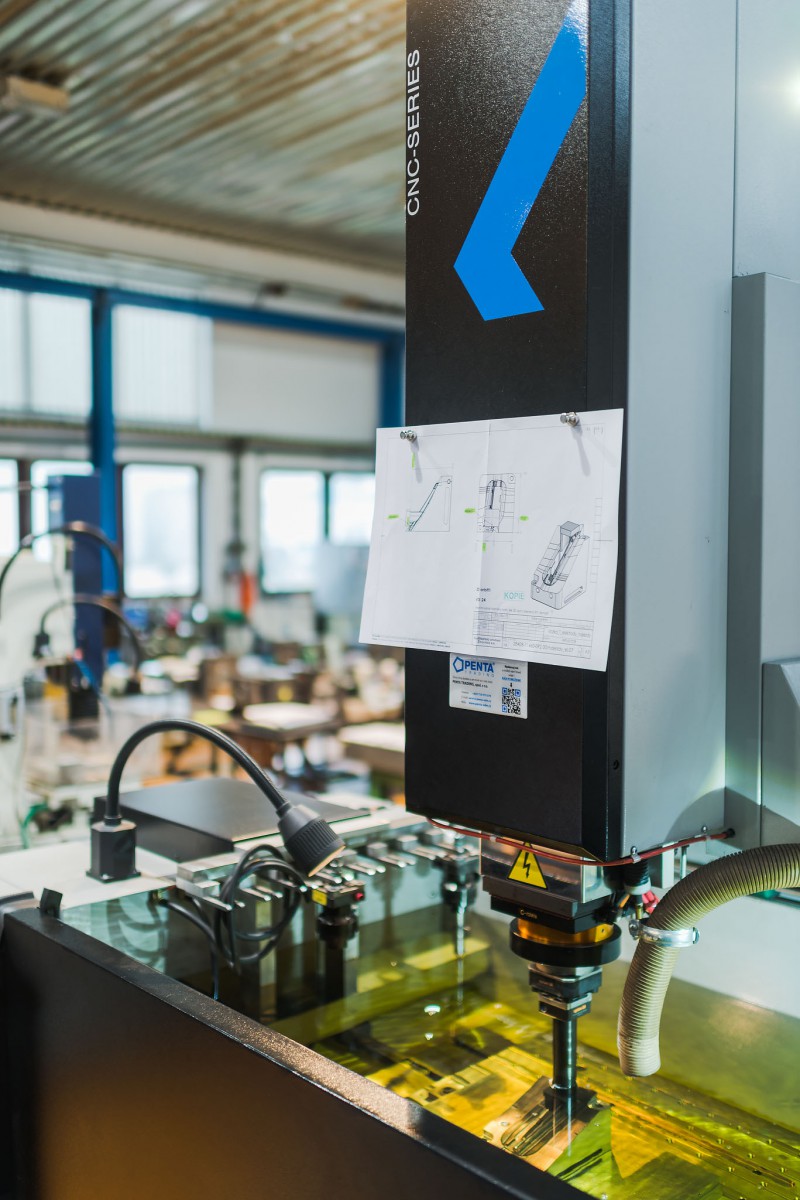

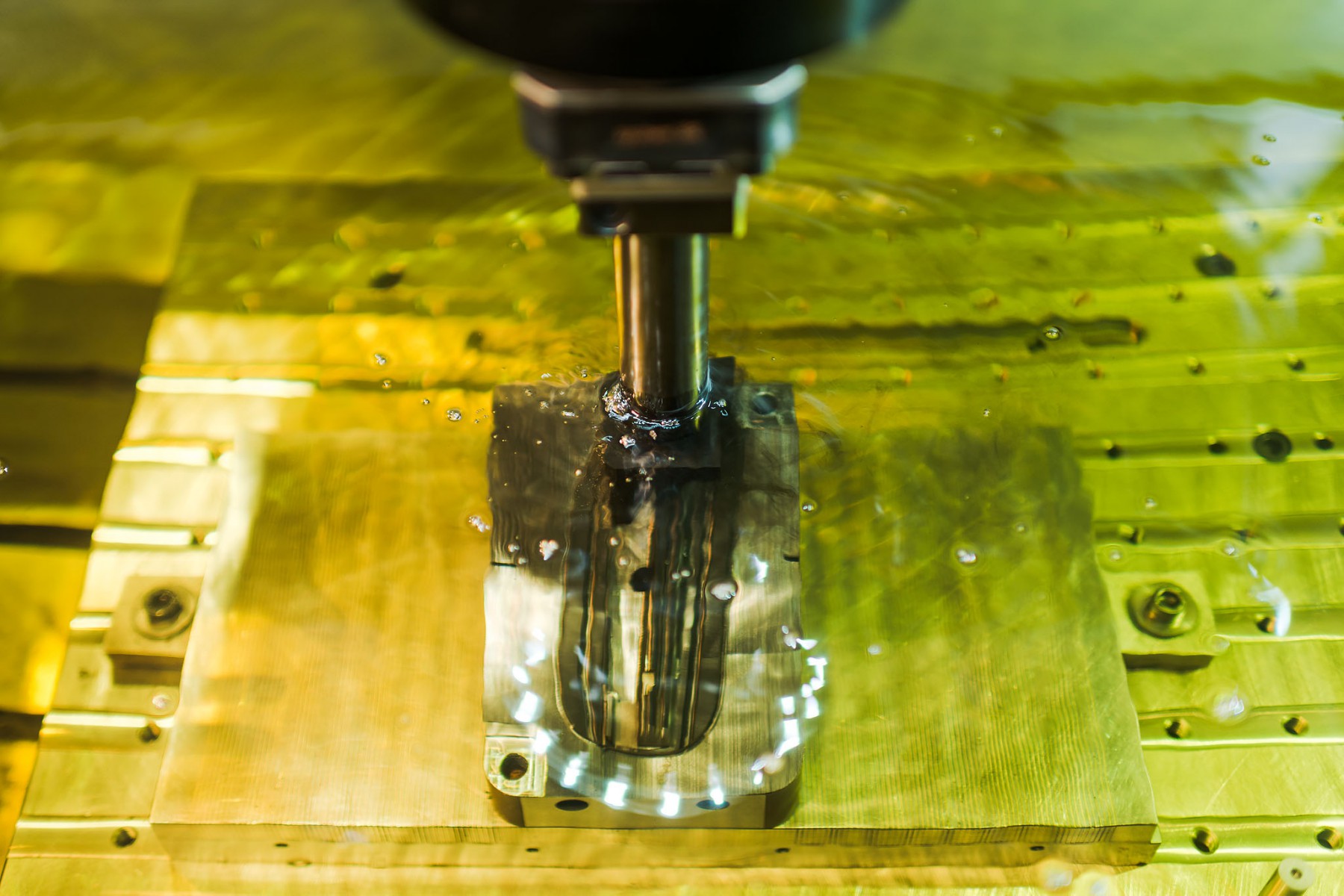

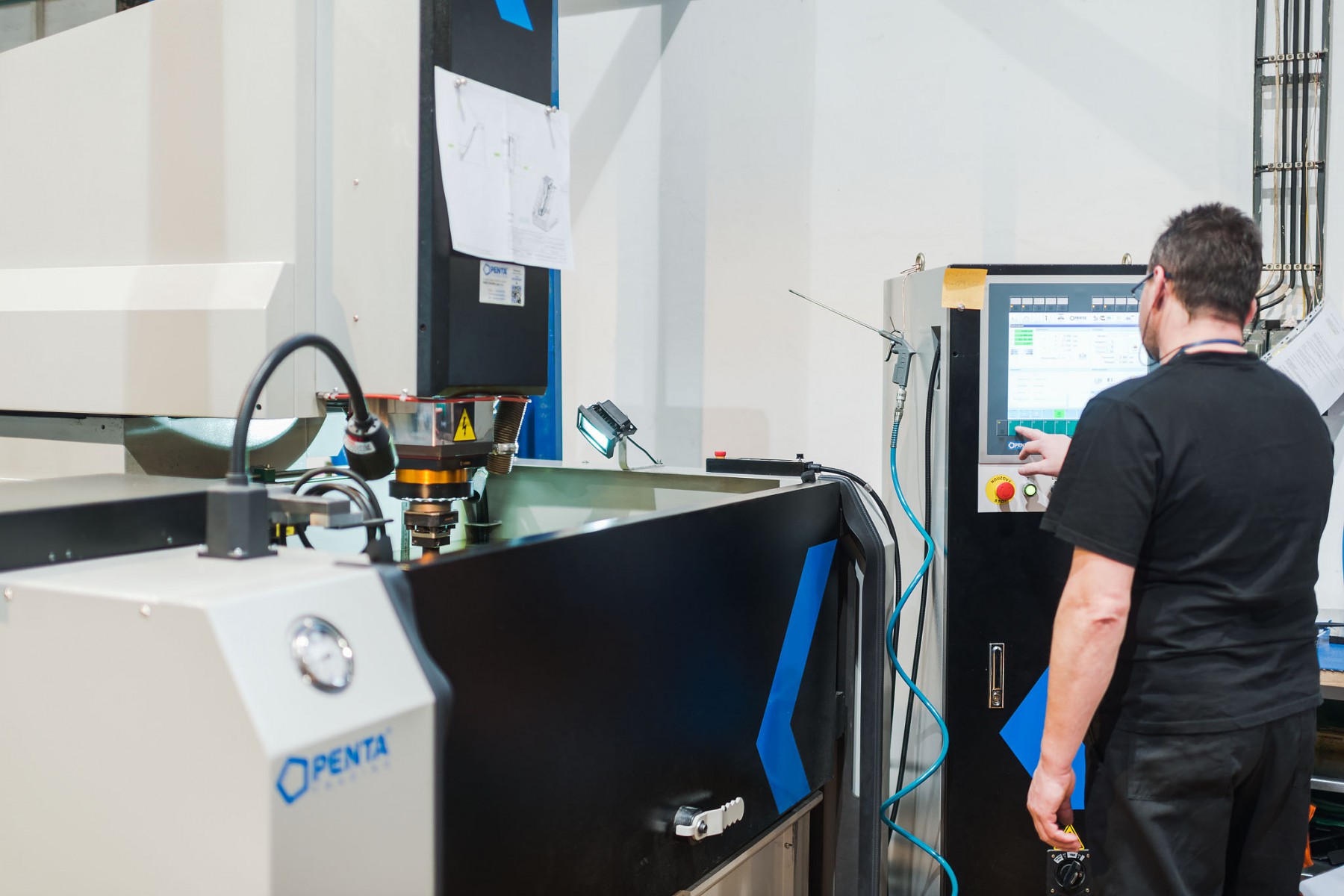

CNC ELEKTROEROZIVNÍ HLOUBIČKY
PENTA 1060 G
Rozměry stolu: 1250 x 750 mm
Pojezdy: X = 1000 mm, Y = 600 mm, Z = 500 mm
Rozměr nádrže: X = 1900 mm, Y = 1100 mm, Z = 550 mm
Nosnost: 4500 kg

PENTA 650 G
Rozměry stolu: 1000 x 600 mm
Pojezdy: X = 600 mm, Y = 500 mm, Z = 500 mm
Rozměr nádrže: X = 1400 mm, Y = 800 mm, Z = 500 mm
Nosnost: 4000 kg

CNC ELEKTROEROZIVNÍ VRTAČKA
PENTA 2030A
Max. rozměr obrobku: X = 1050 mm, Y = 820 mm, Z = 410   mm
Pojezdy: X = 300 mm, Y = 200 mm, Z = 345 mm
Nosnost: 200 kg

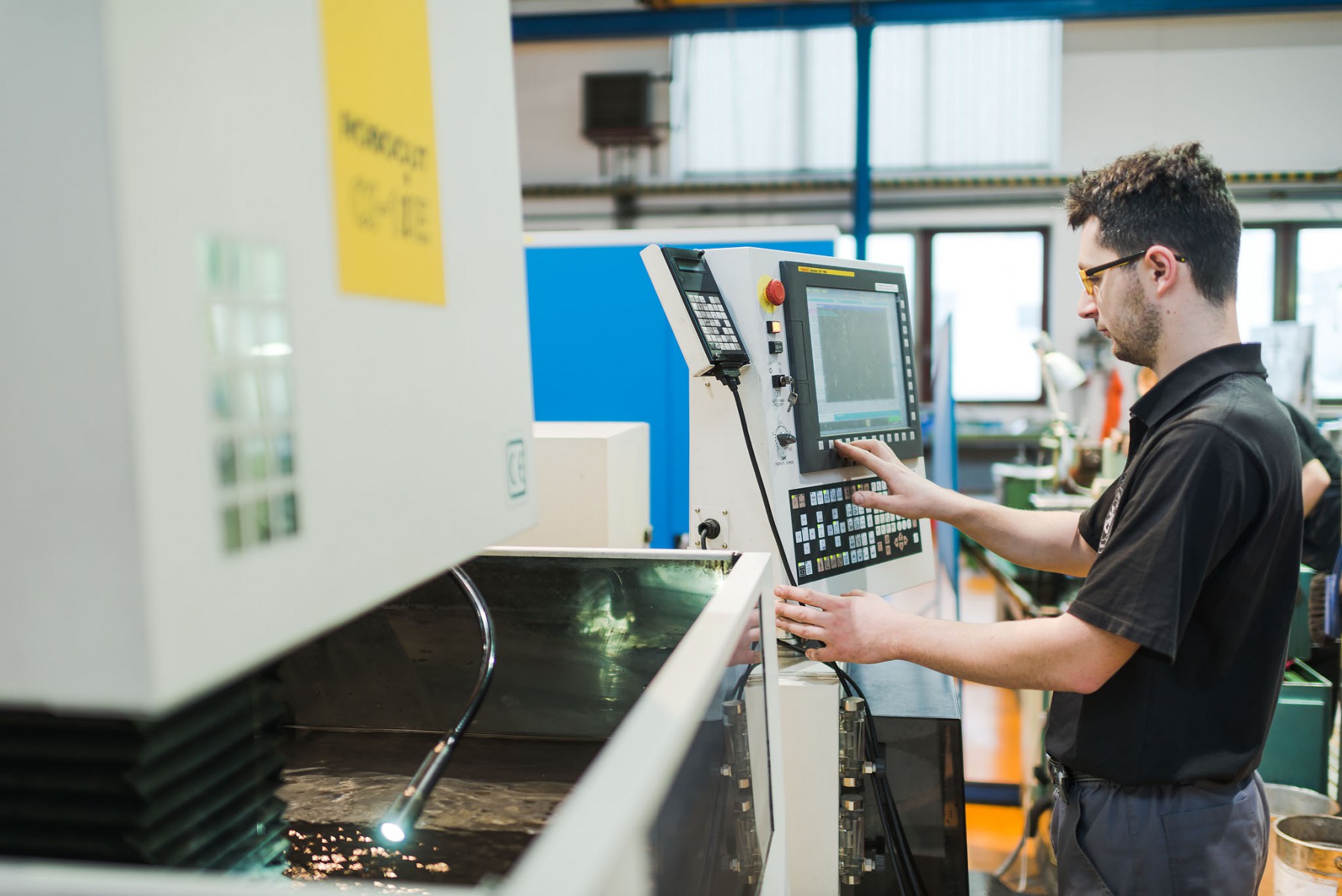

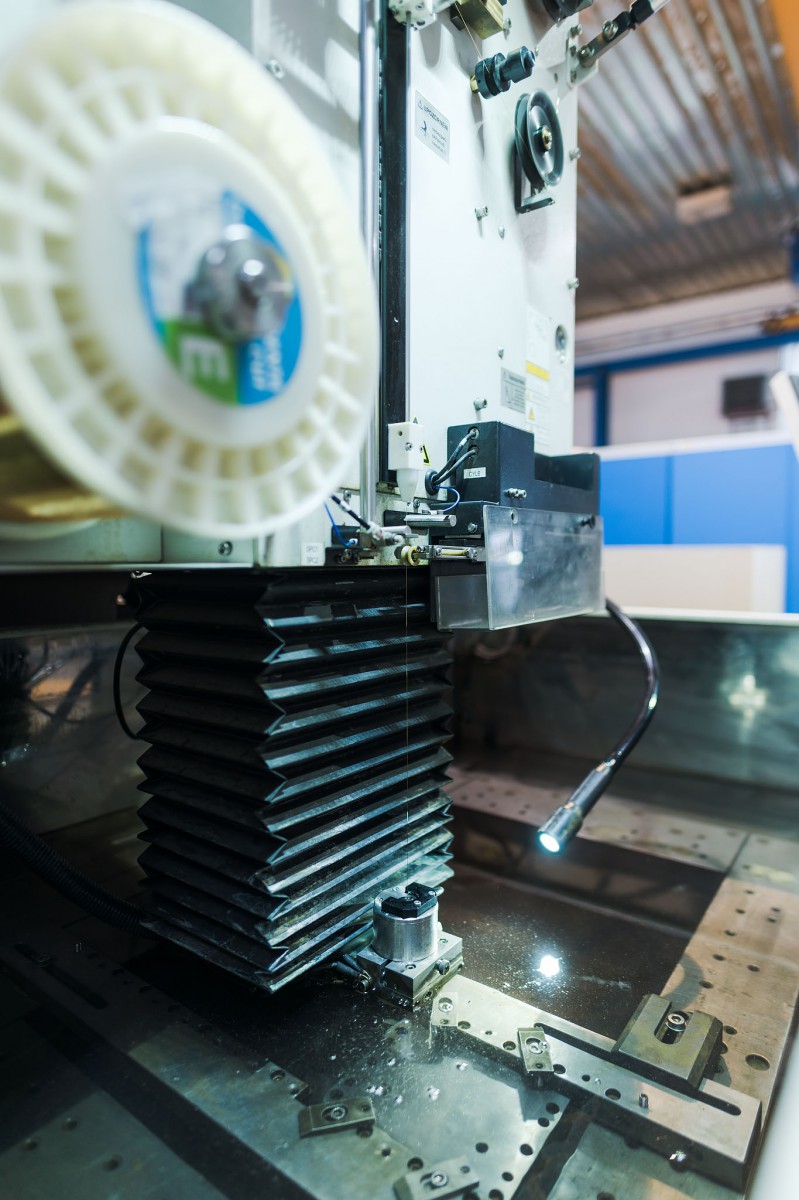

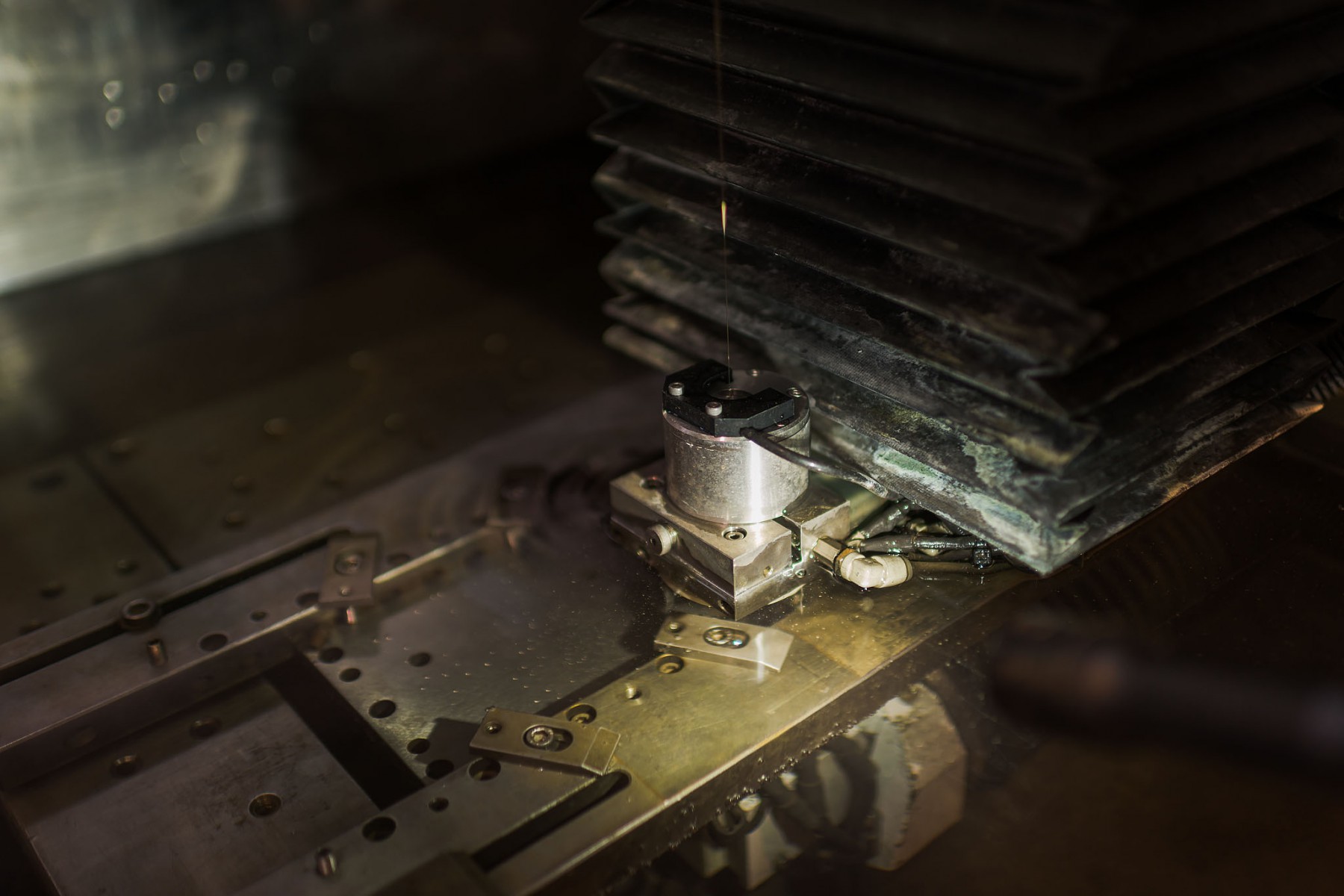

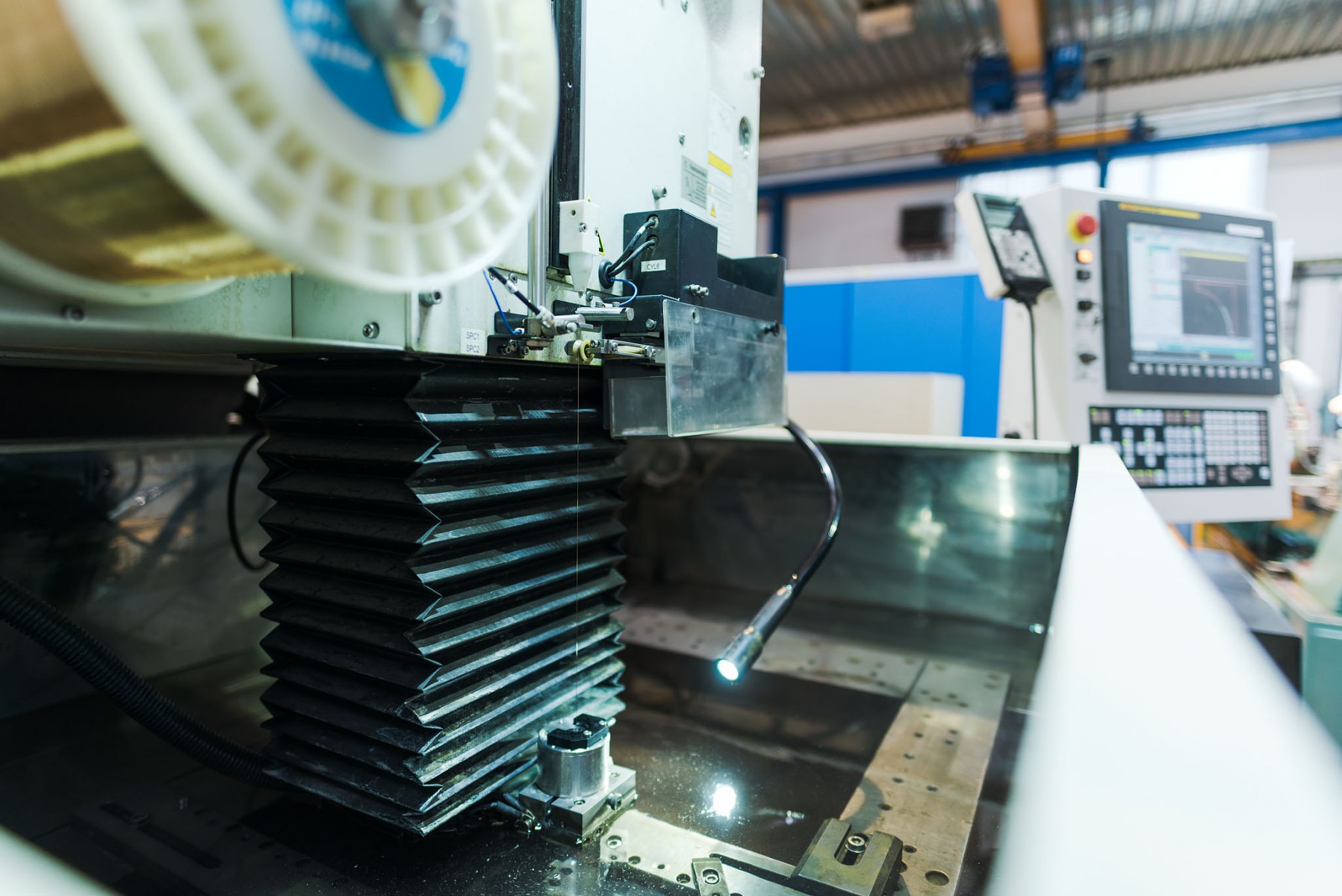

CNC DRÁTOVÉ ŘEZAČKY
FANUC α-C600iA
Max. rozměr obrobku: X = 1050 mm, Y = 820 mm, Z = 410   mm
Pojezdy: X = 600 mm, Y = 400 mm, Z = 410 mm
Nosnost: 1000 kg

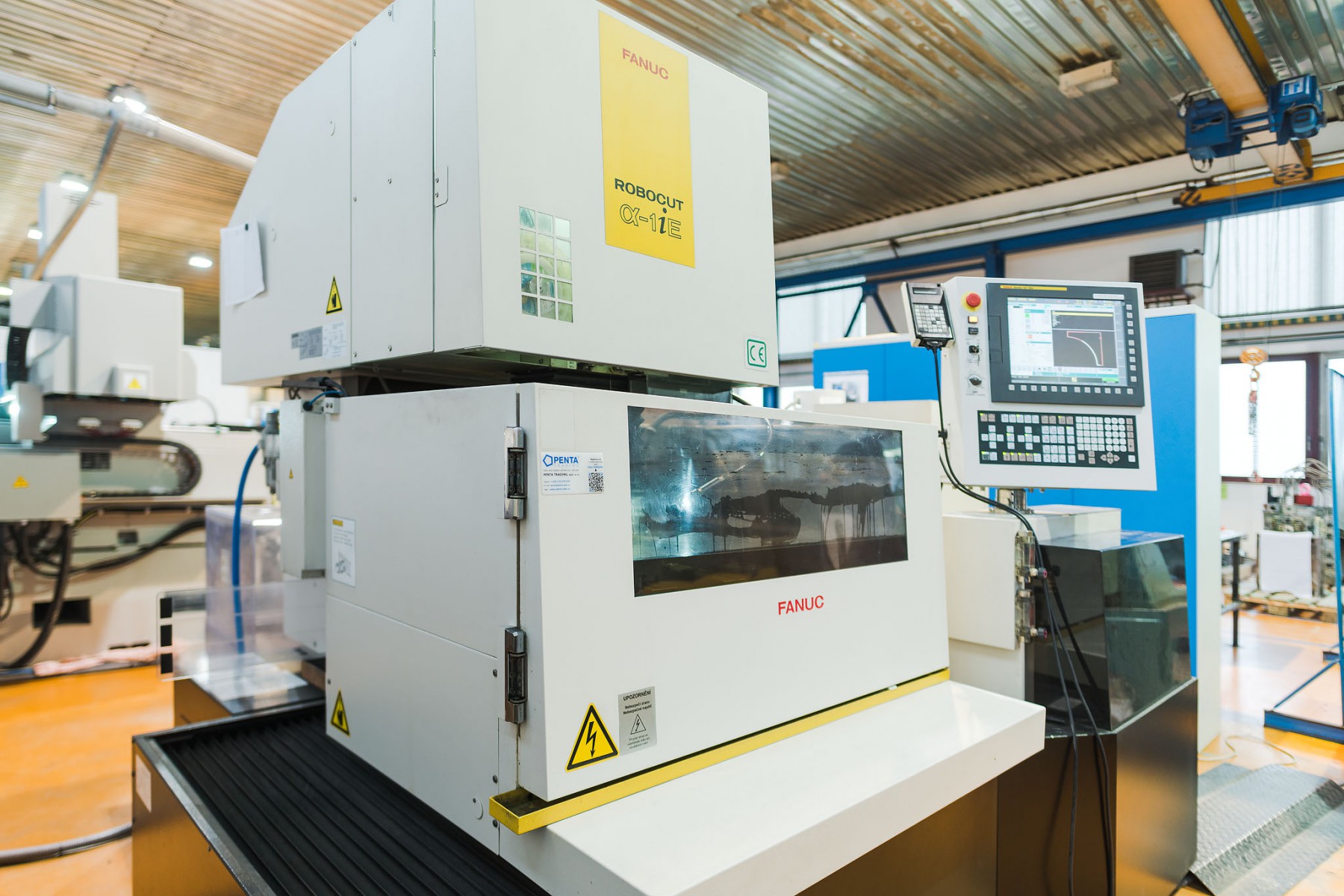

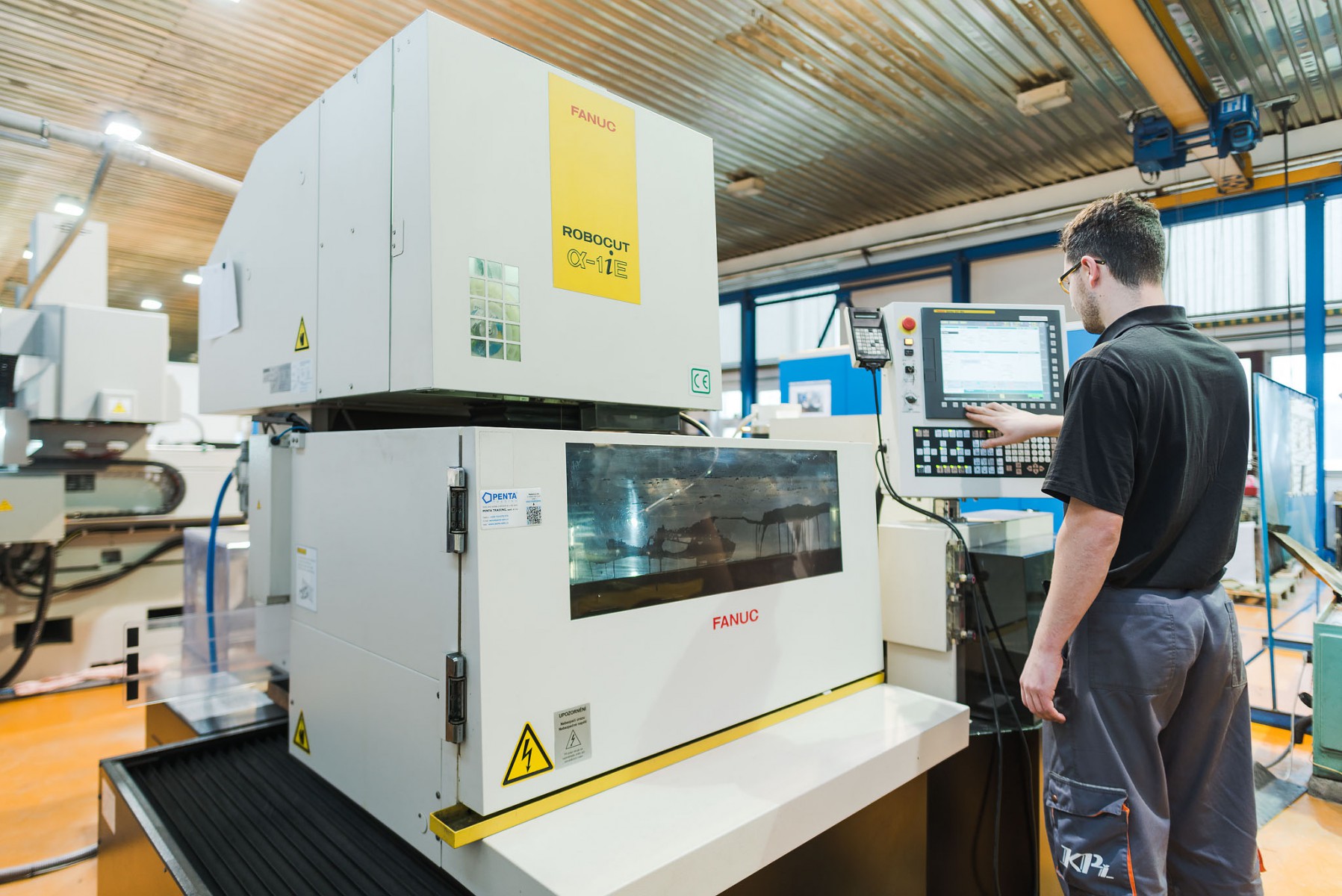

FANUC α-1iE
Max. rozměr obrobku: X = 1050 mm, Y = 820 mm, Z = 300 mm
Pojezdy: X = 600 mm, Y = 400 mm, Z = 310 mm
Nosnost: 1000 kg
