WERKZEUGBAU

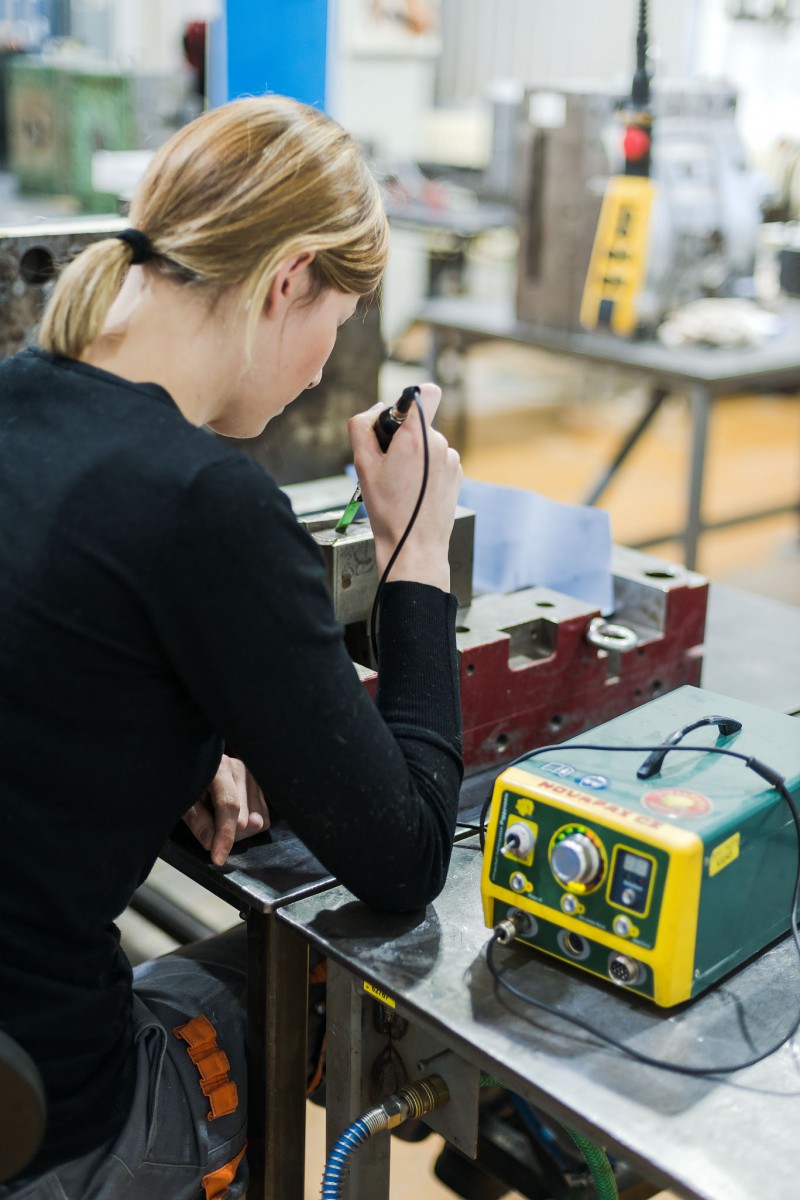

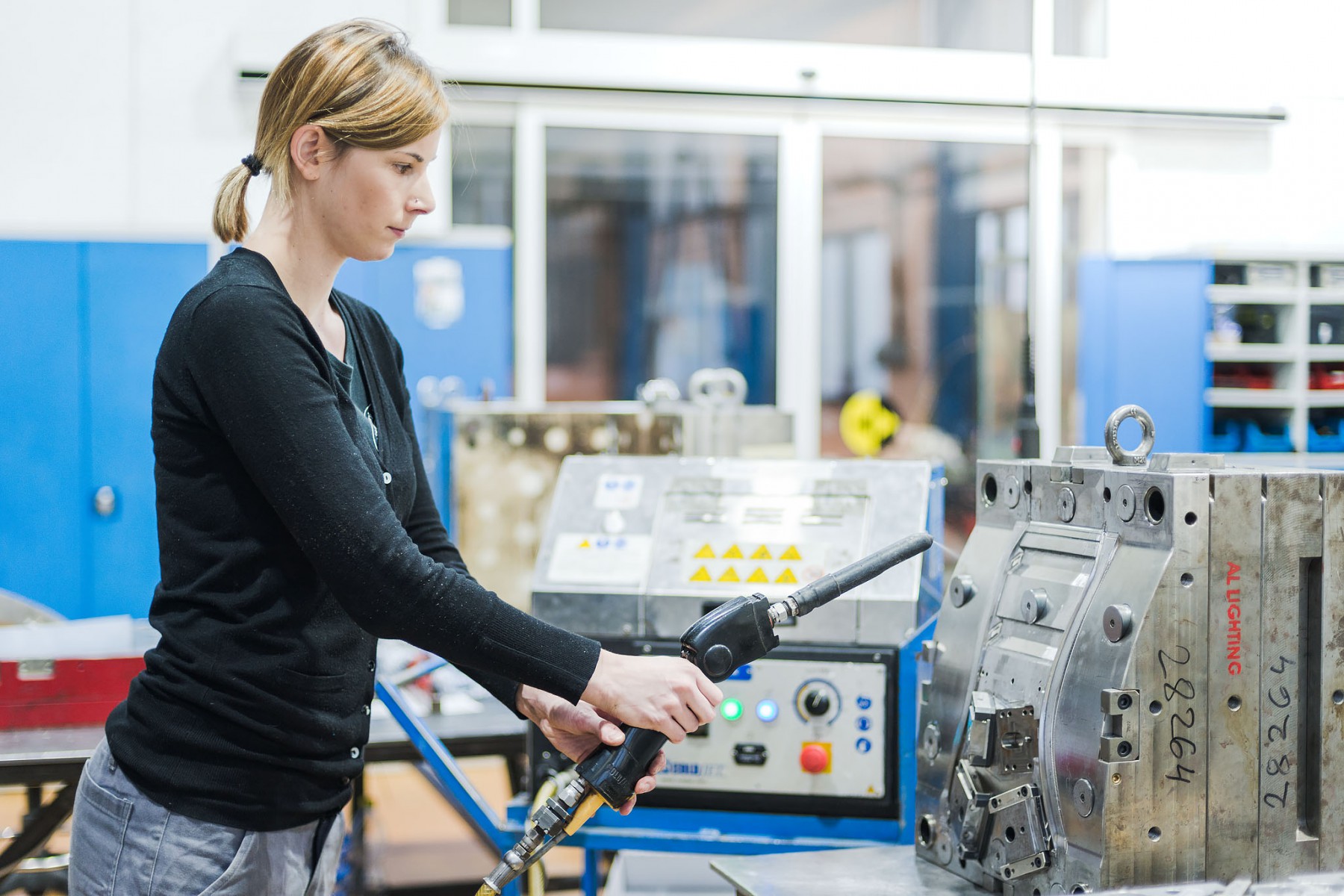

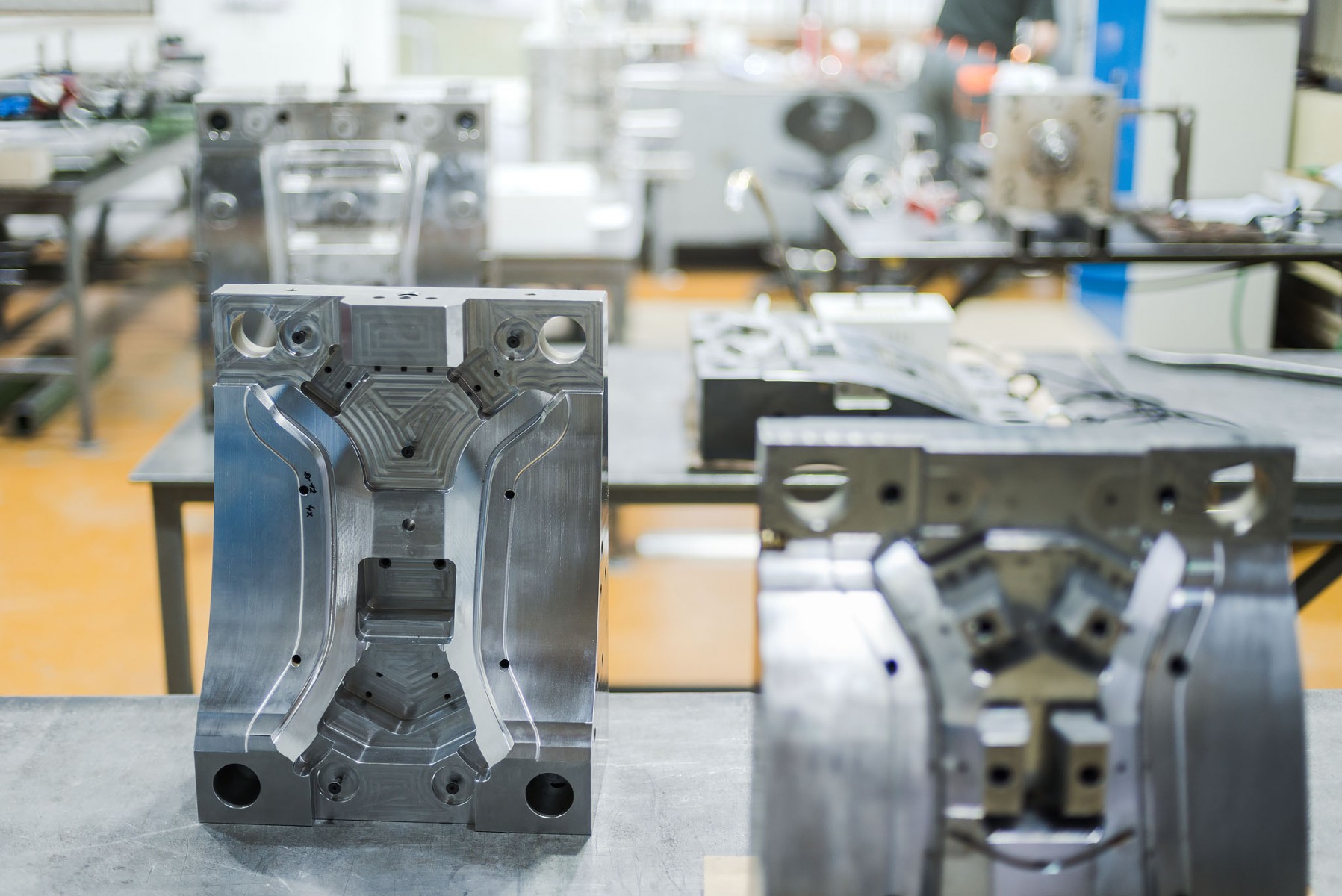

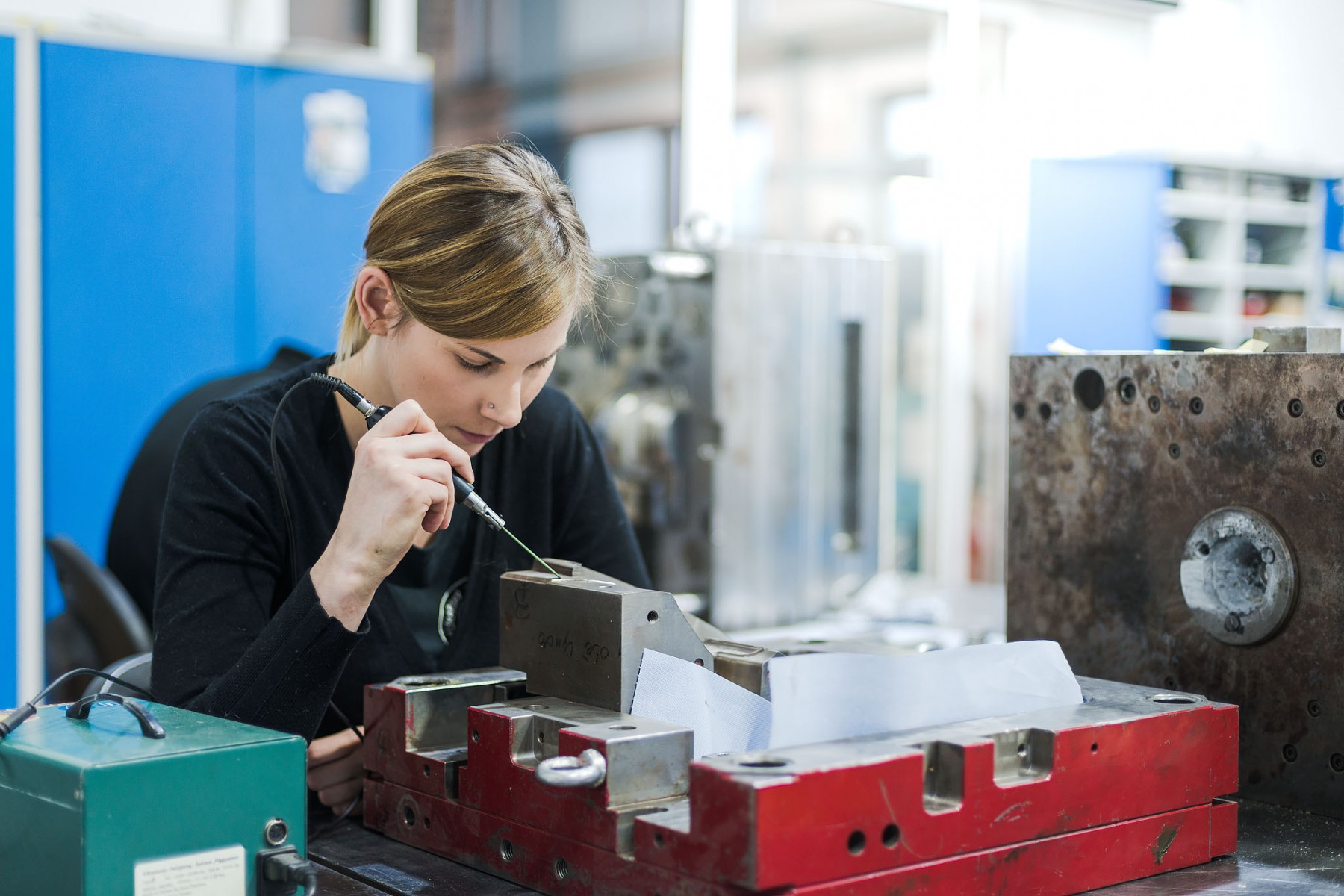

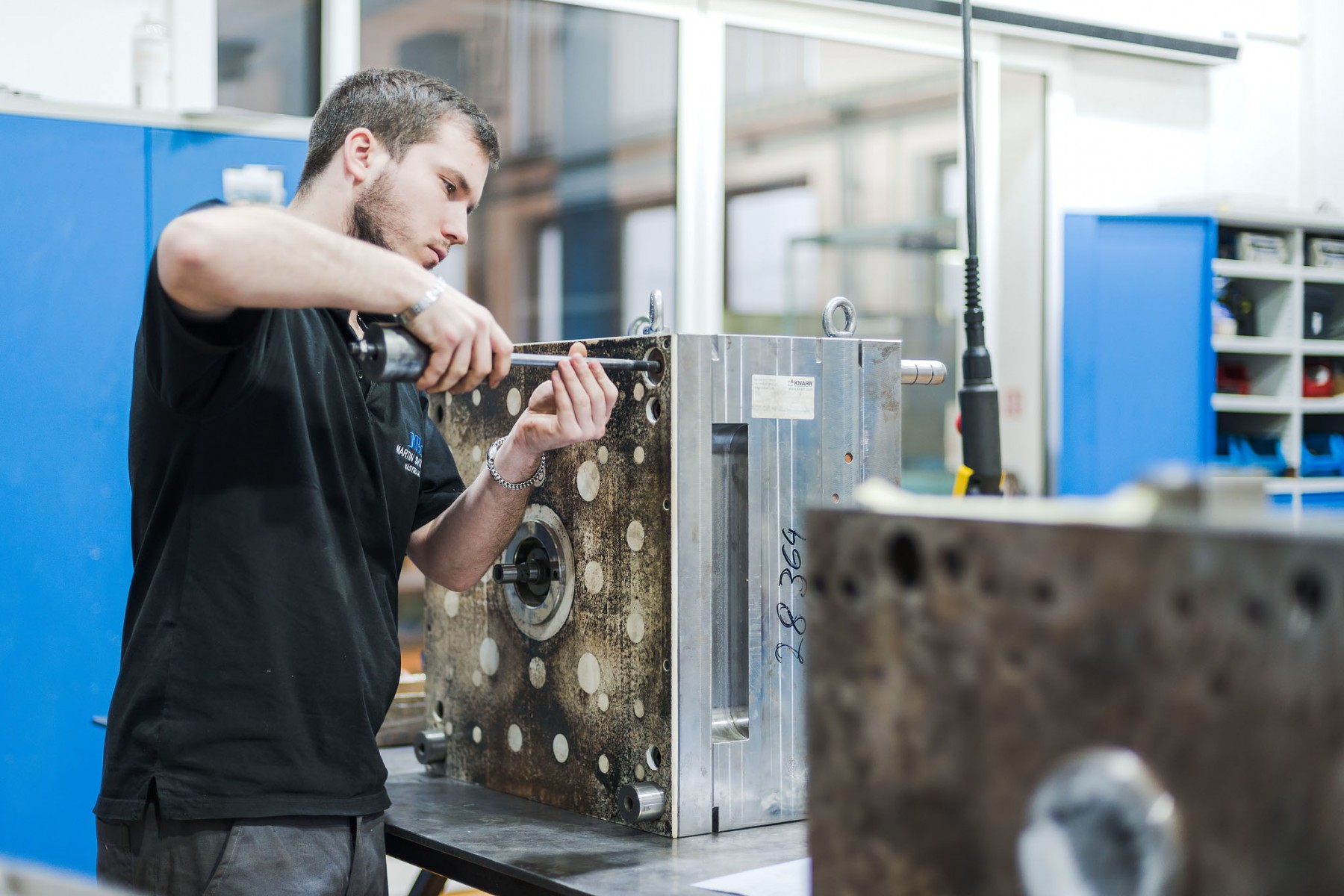

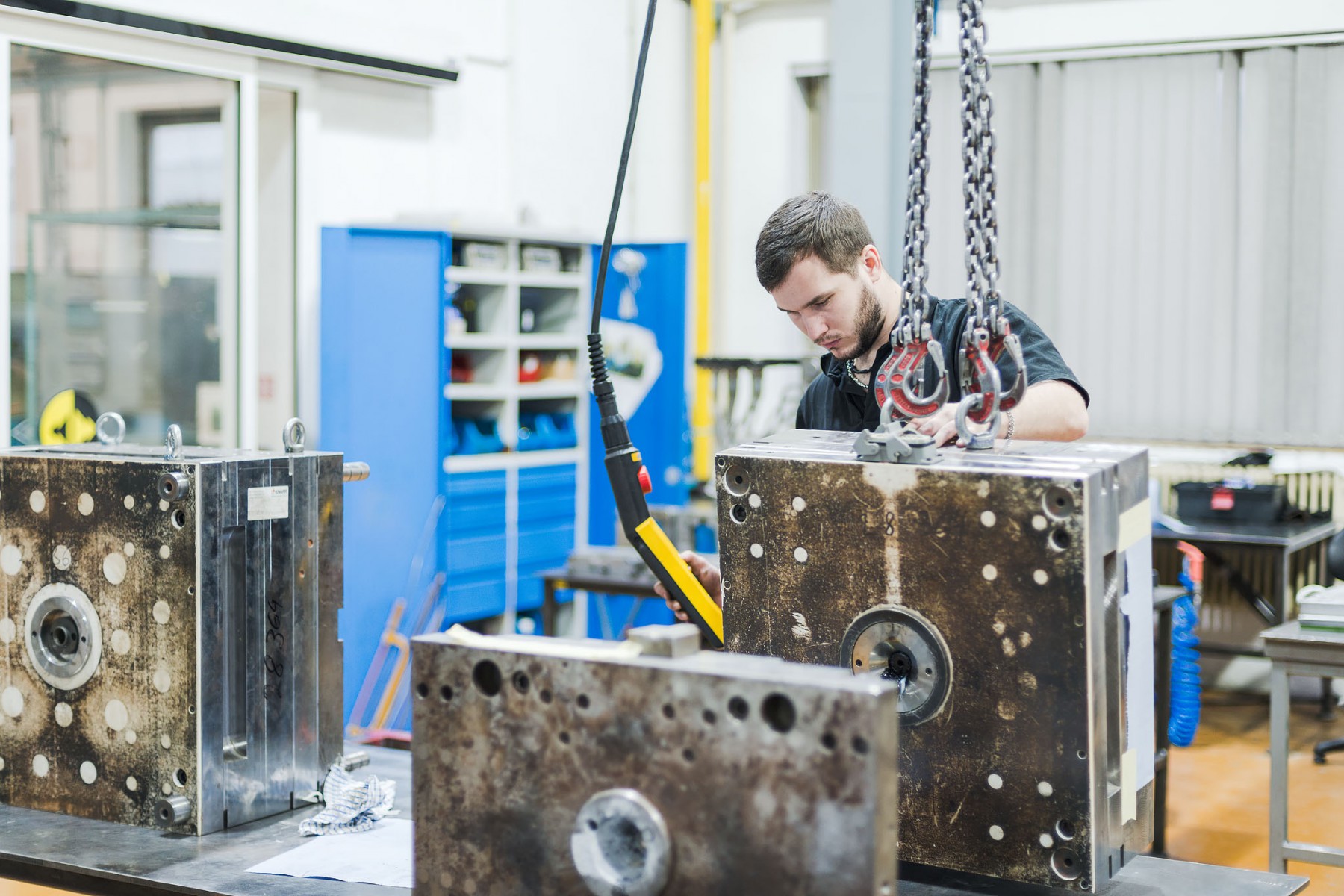

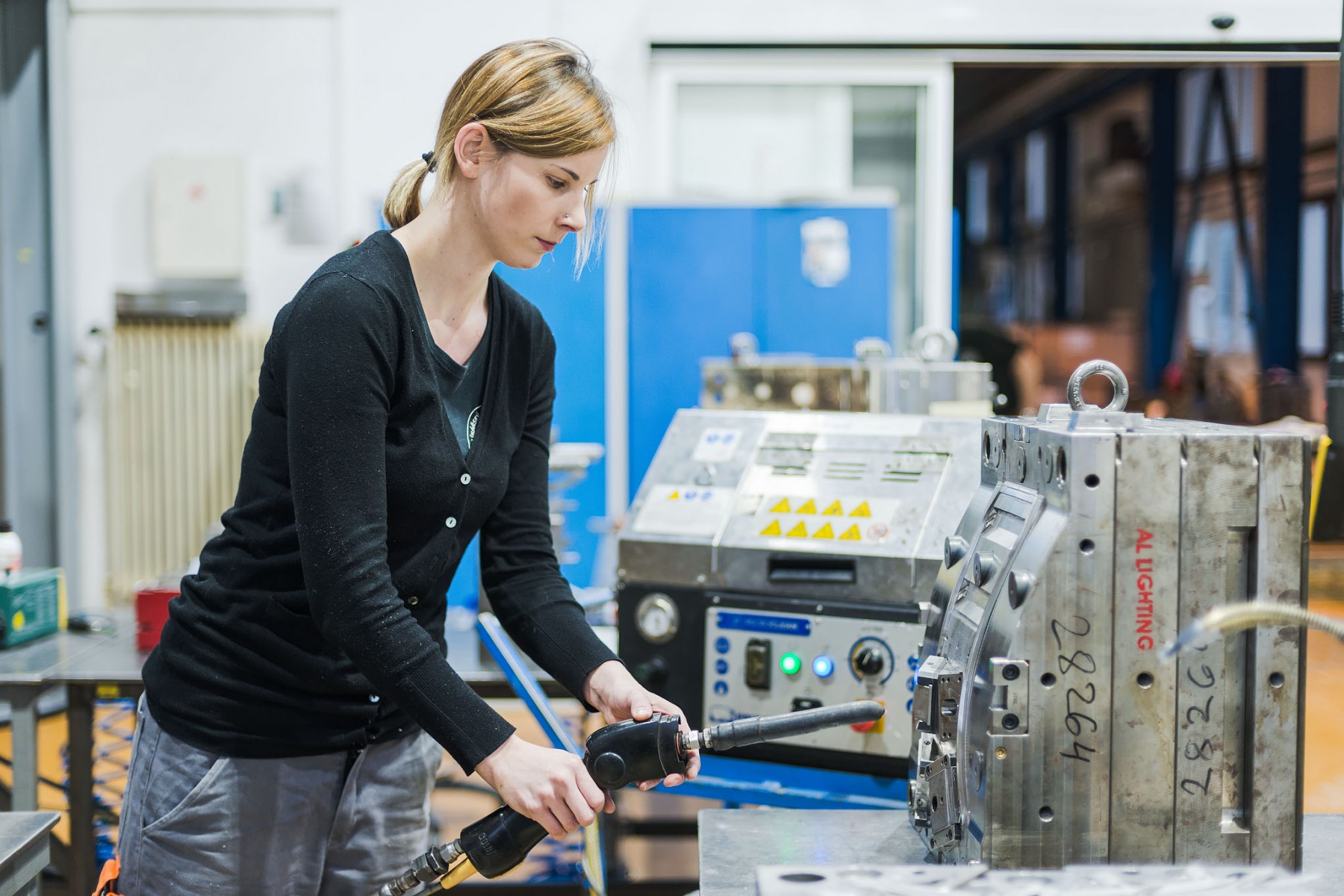

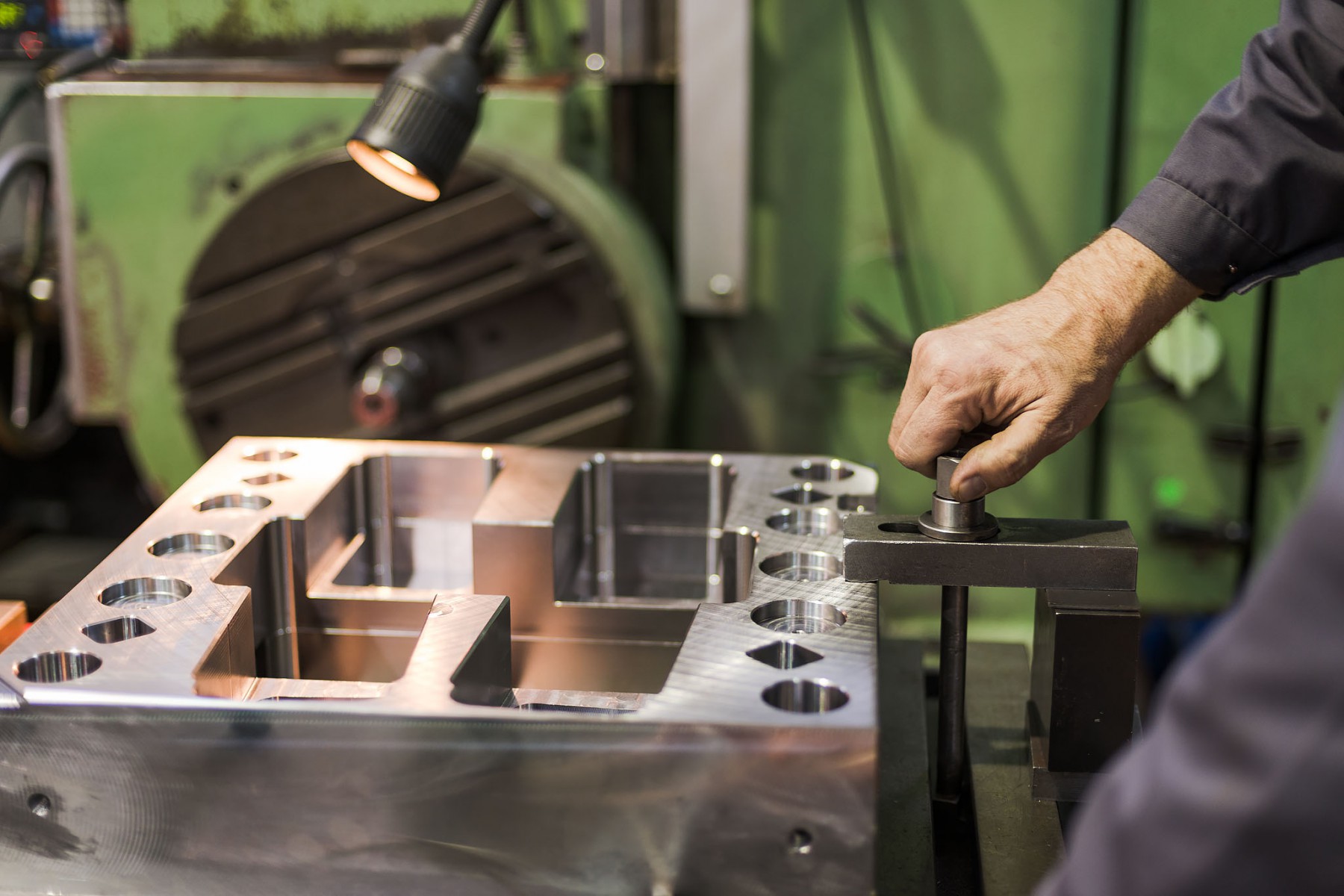

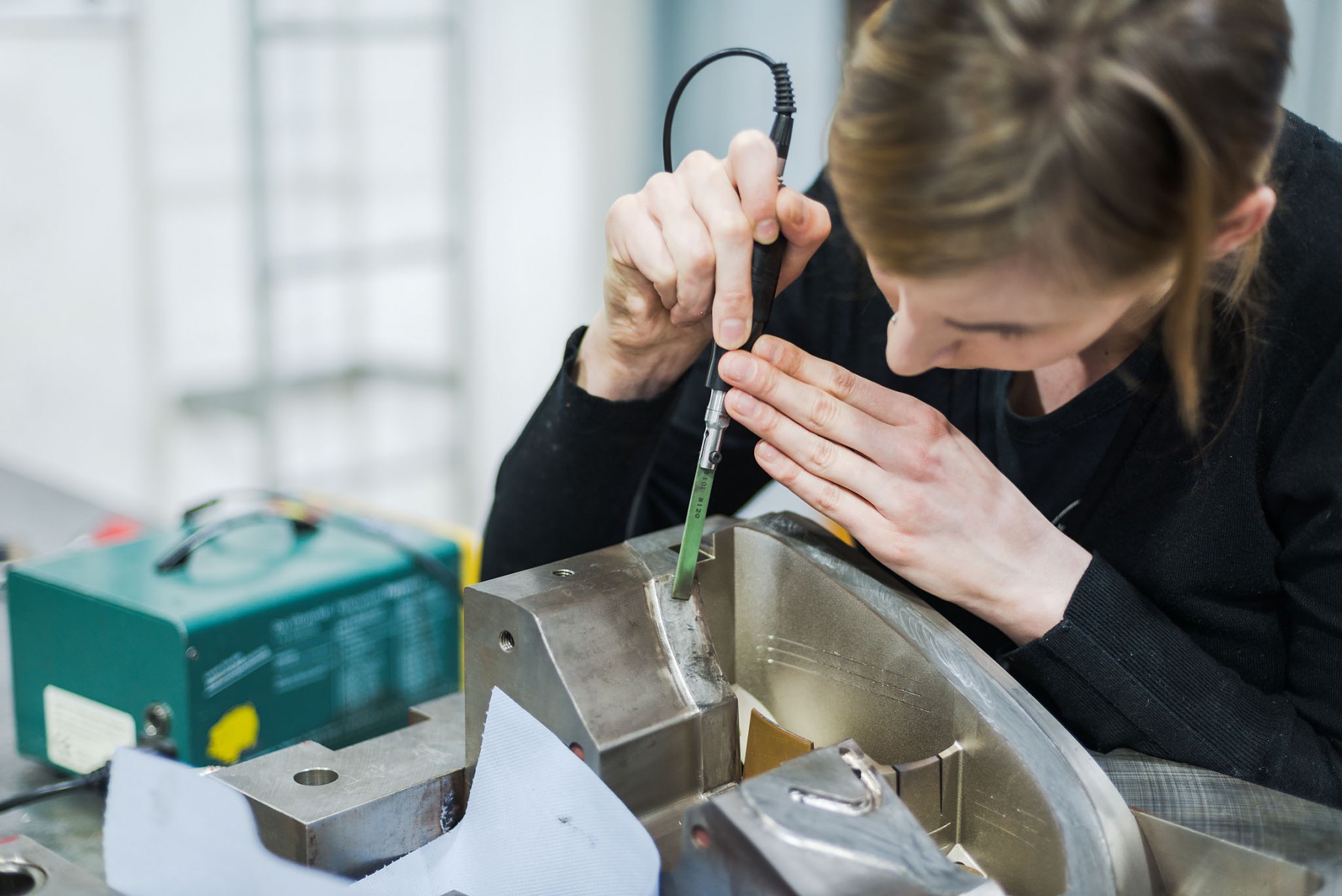

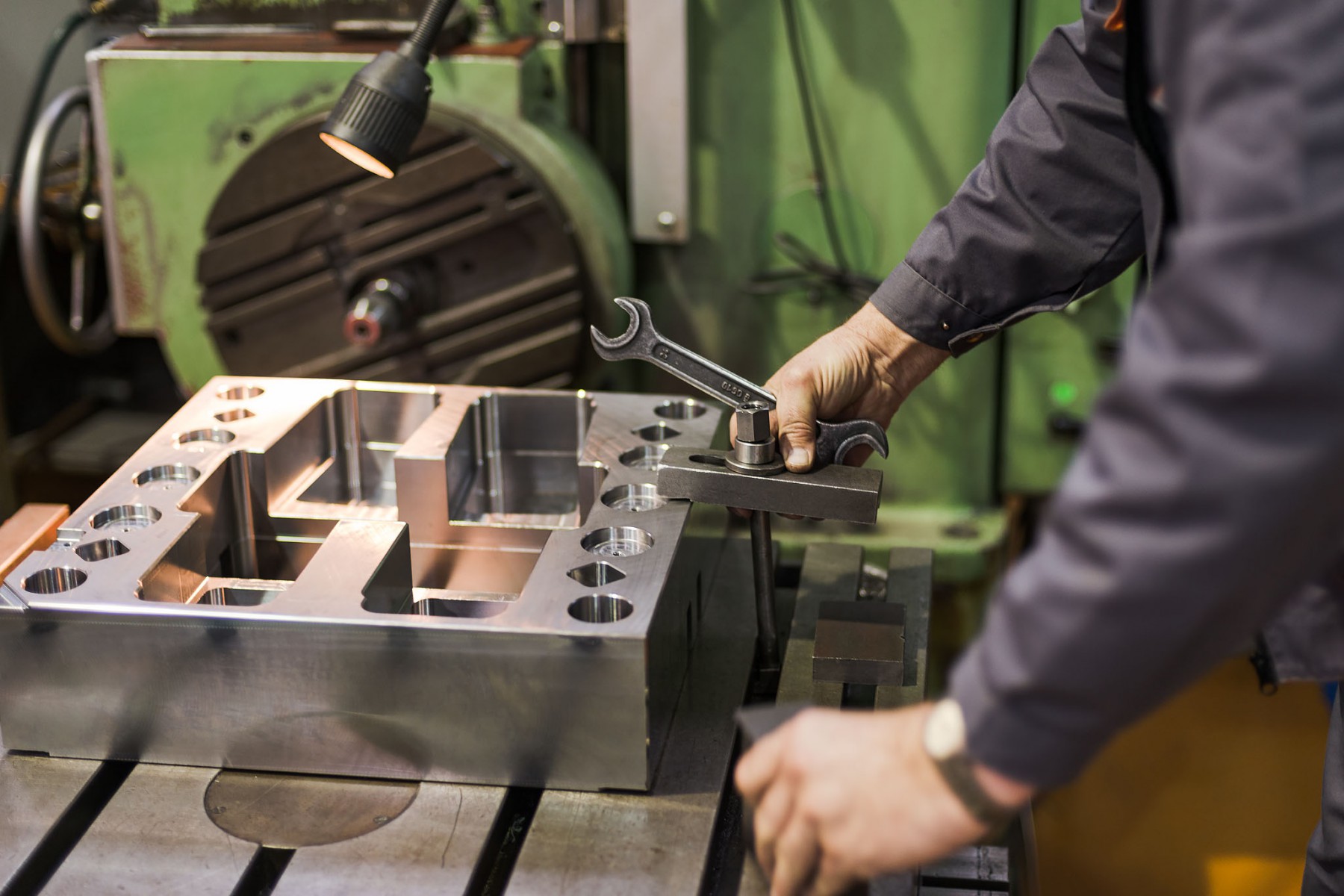

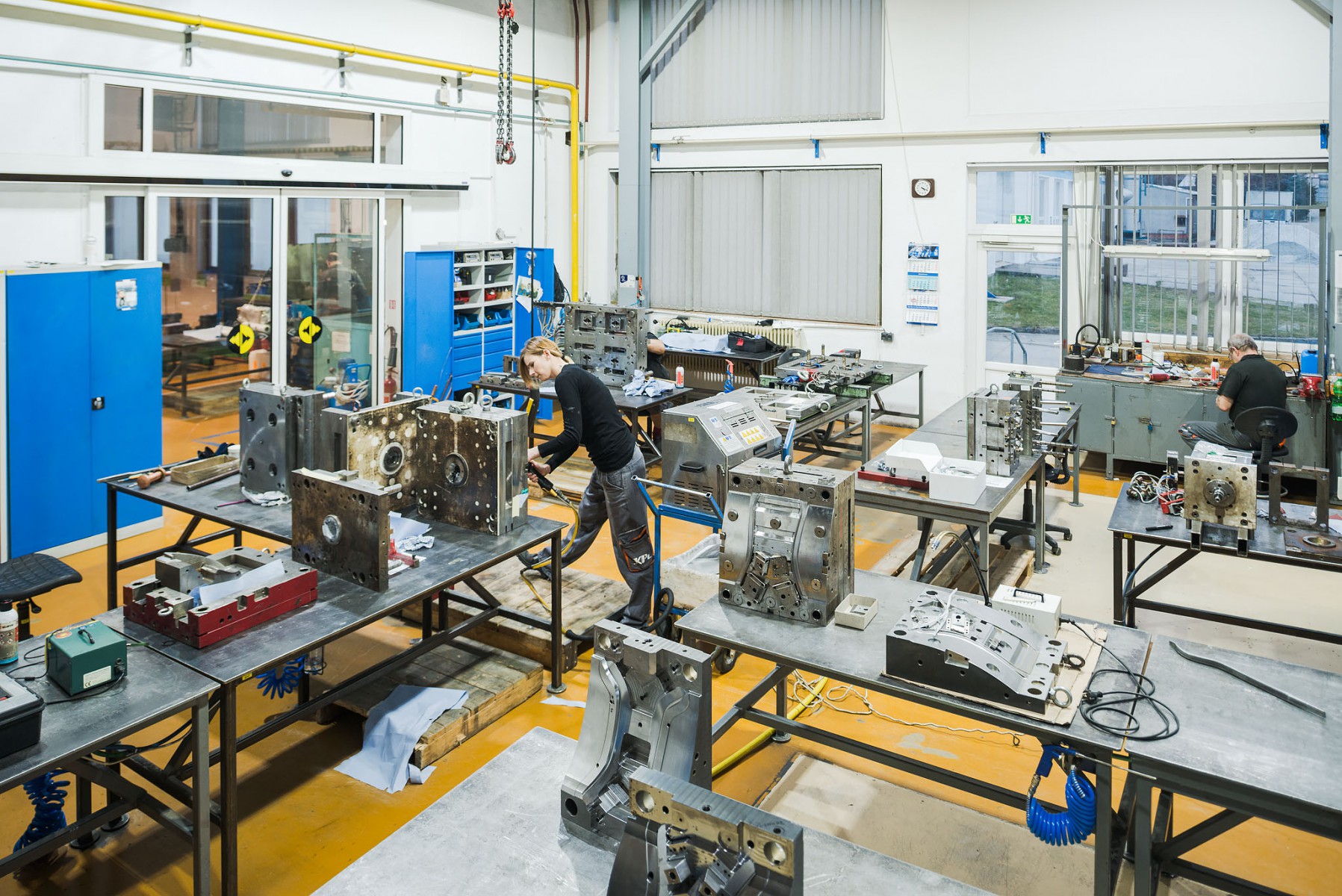

Unser Werkzeugbau orientiert sich v.a. auf den Entwurf und die Fertigung der Spritzgussformen für Automobilindustrie, incl. Spiegelschleifen, das für Metallisierung bestimmt ist, oder mit verschiedenem Design. Der Rest des Volumens beträgt Fertigung von Presswerkzeugen, Einzweckmaschinen und Vorrichtungen. Der Werkzeugbau sichert auch den Pressereibetrieb, es handelt sich v.a. um die Wartung und Reparaturen der Formen für Serienherstellung.

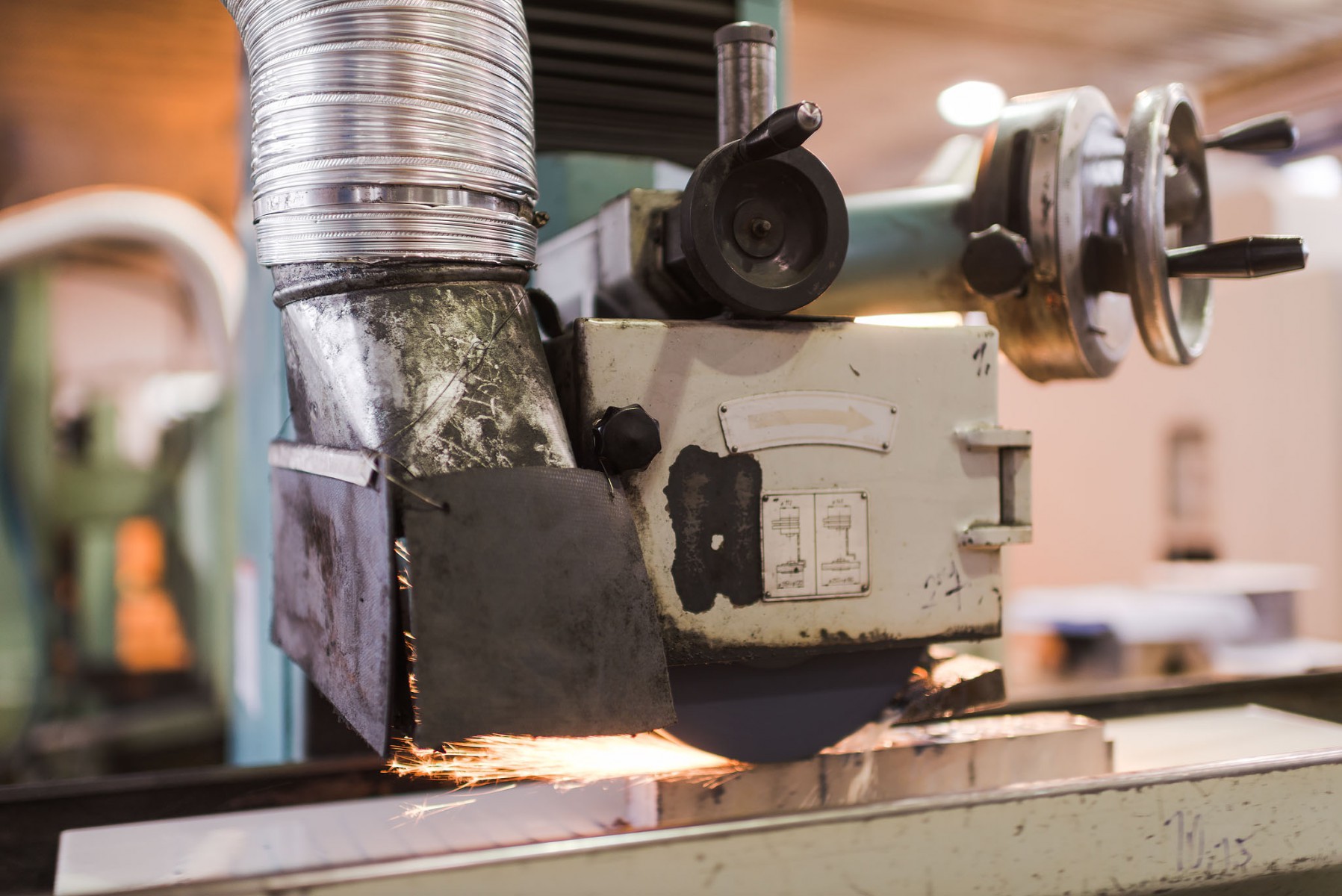

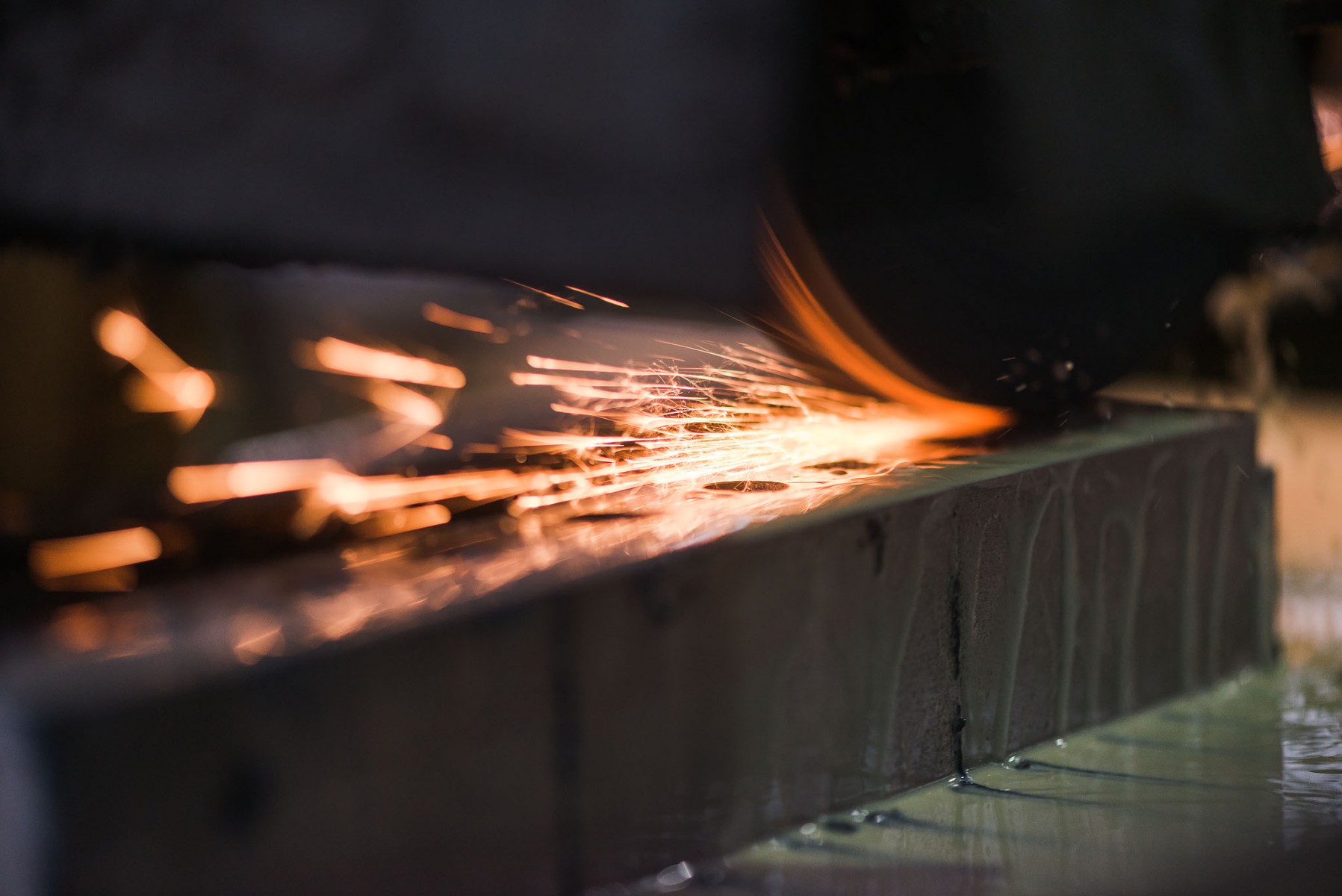

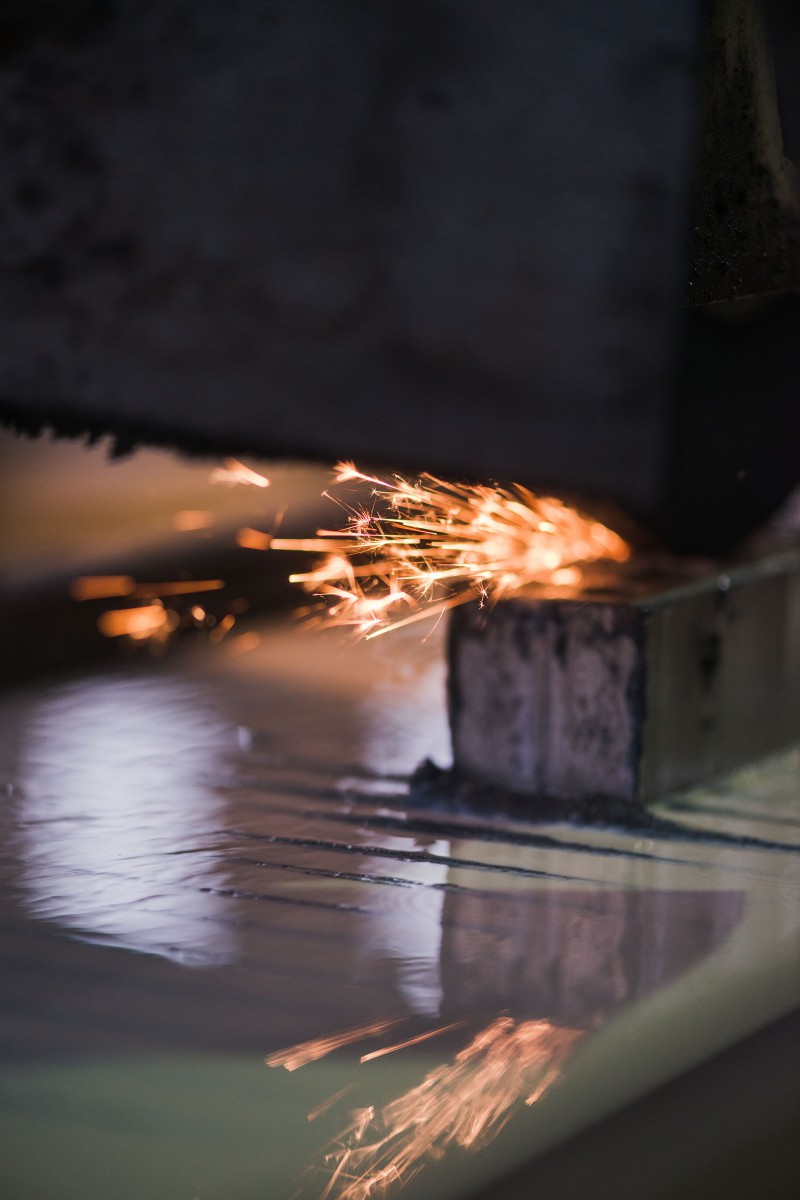

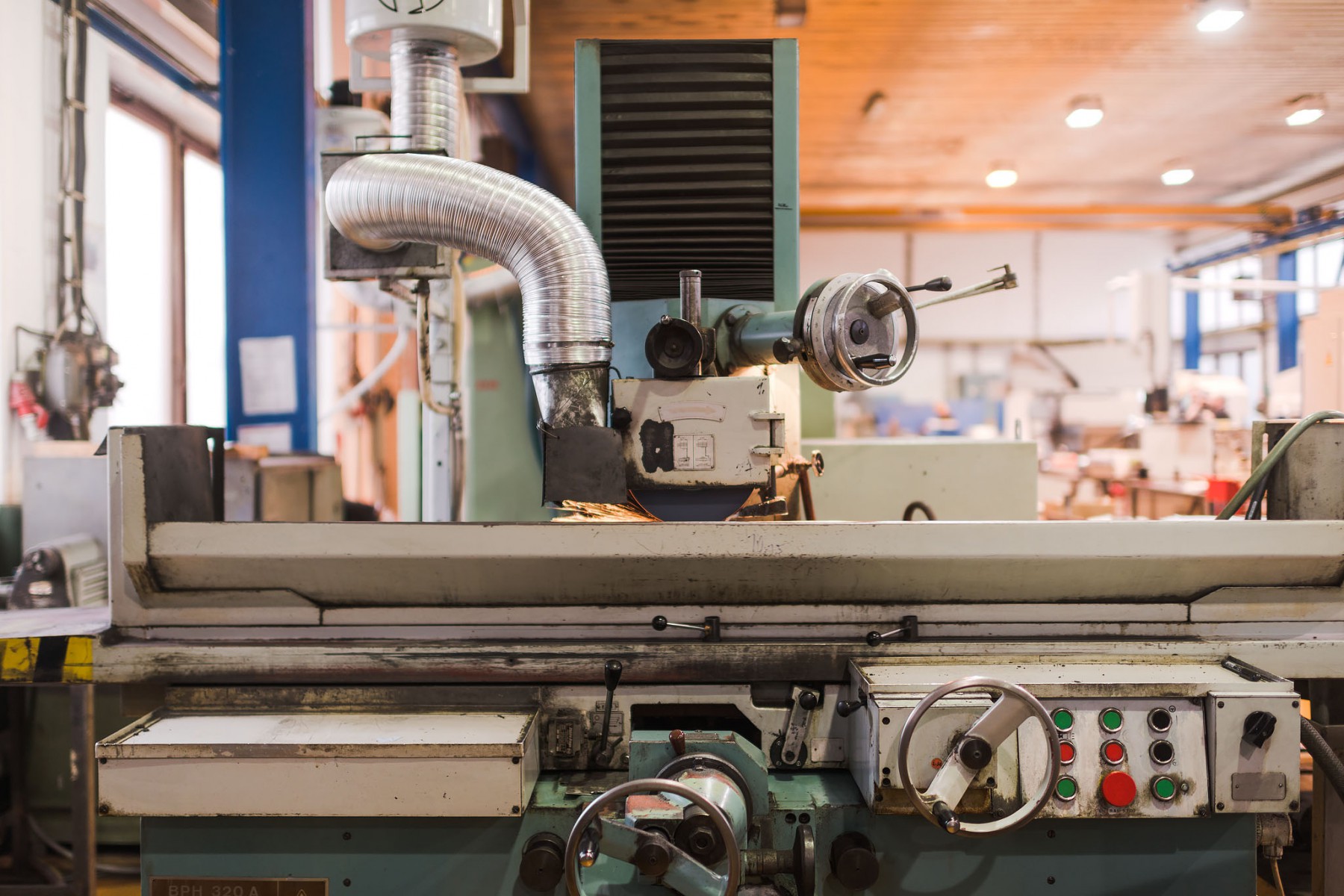

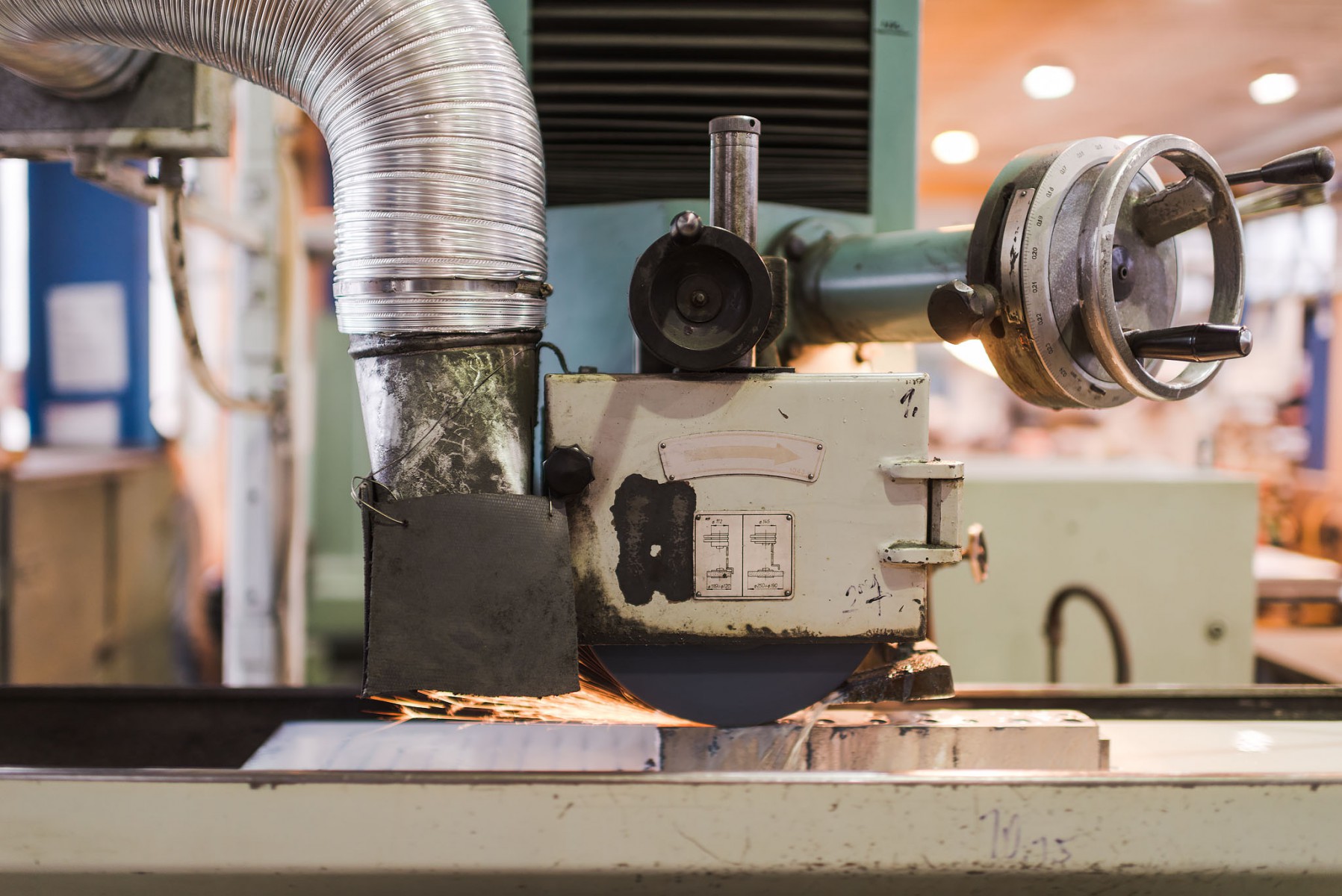

Die Formenherstellung und Vorbereitung wird durch die neusten Technologien mit Benutzung von CNC-Bearbeitungsmaschinen, elektroerosive Bearbeitung, Schleifung, Drahtschneiden und anderen Technologien. Die Spritzformen können auf unseren Pressanlagen Marke ARBURG geprüft werden. Der Werkzeugbau verfügt auch über ein Team von 6 Konstrukteure-Technologen. Aufgrund Ihrer Anforderungen ist unser Team bereit die Zeichnungsdokumentation sowohl in 2D als auch in 3D zu fertigen.

LEISTUNG
Der Werkzeugbau stellt 37 Mitarbeiter, davon 26 Arbeiter, an.
Max. Gewicht des Werkzeugs und der Formen: 6400 kg

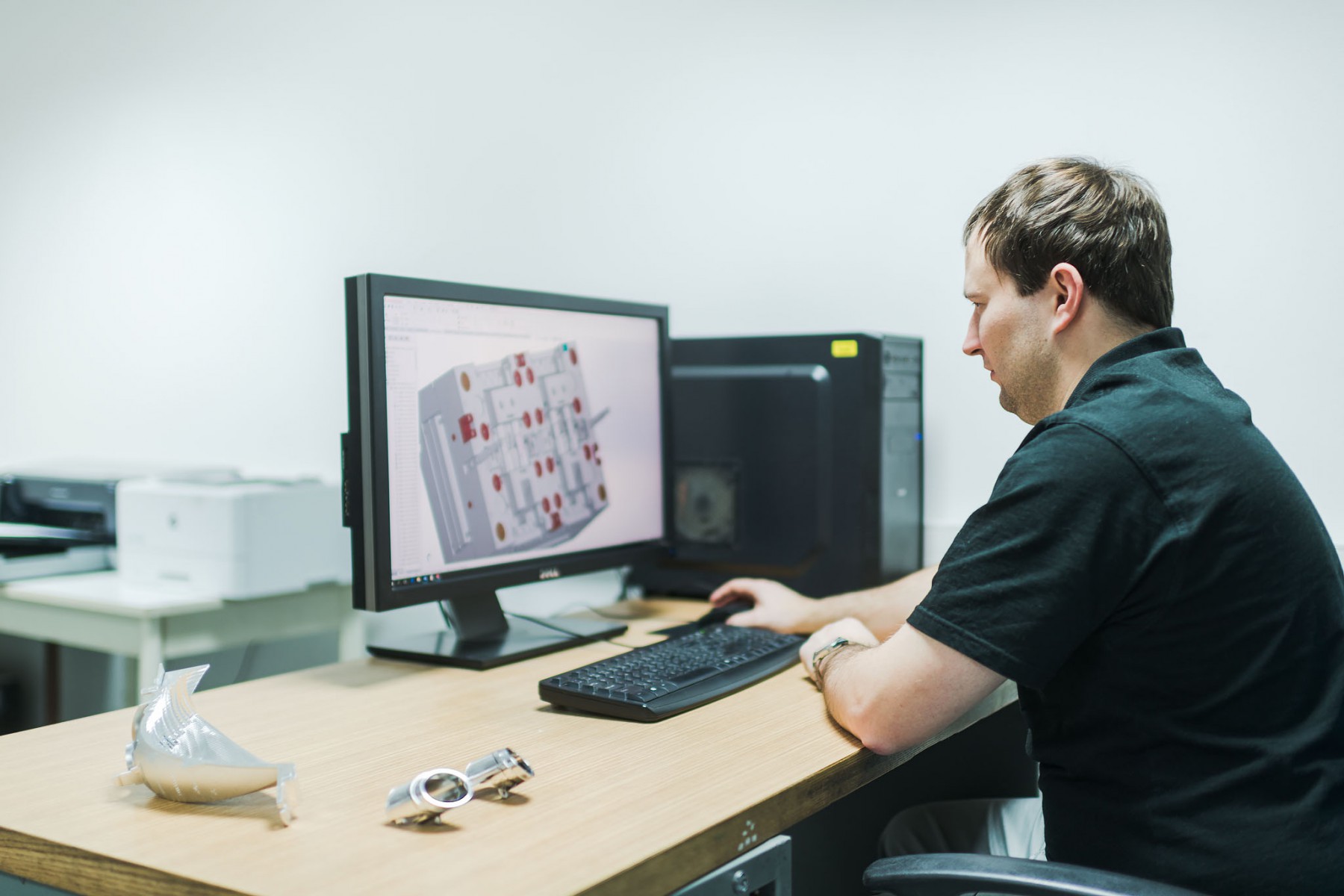

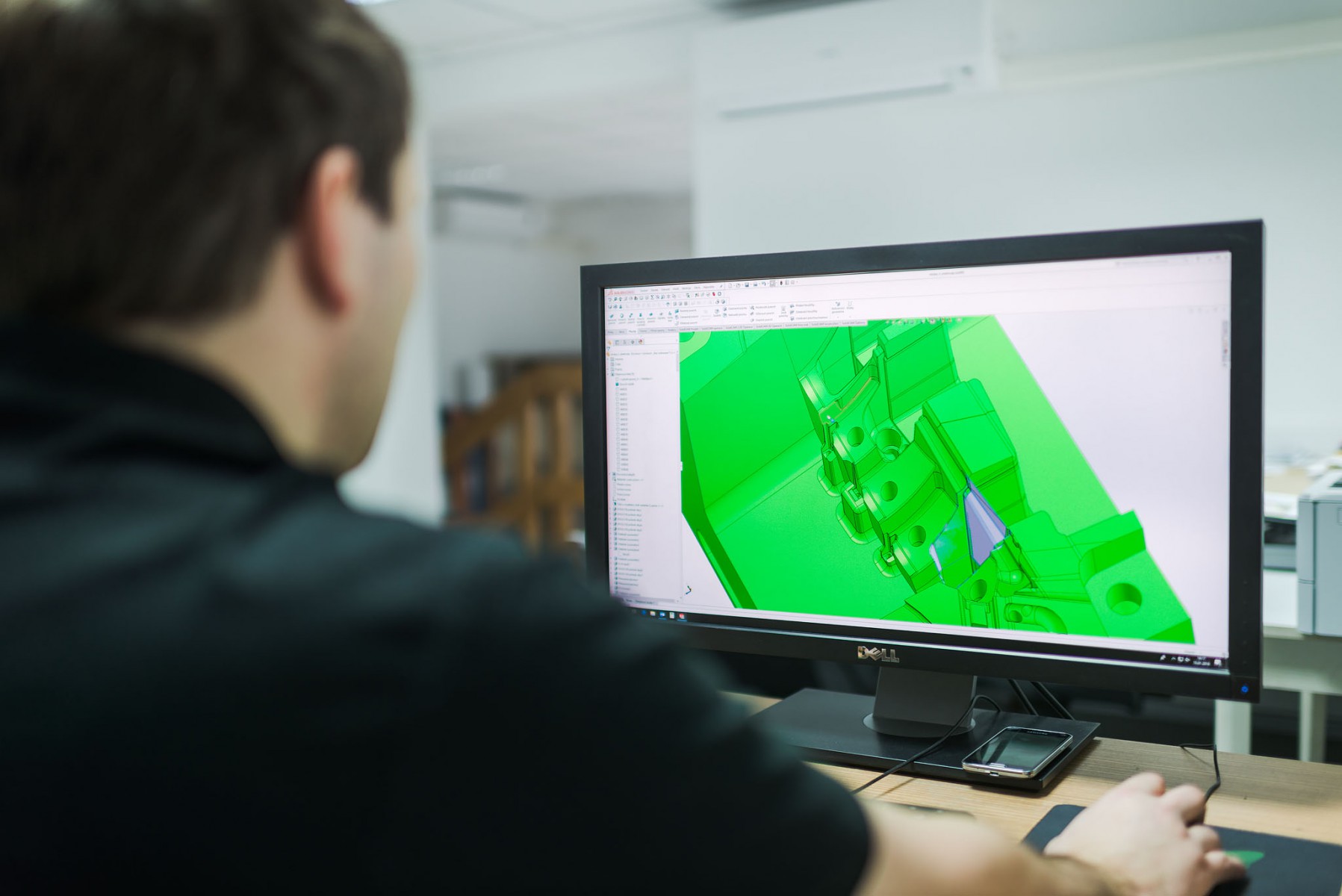

Konstruktion – Software:

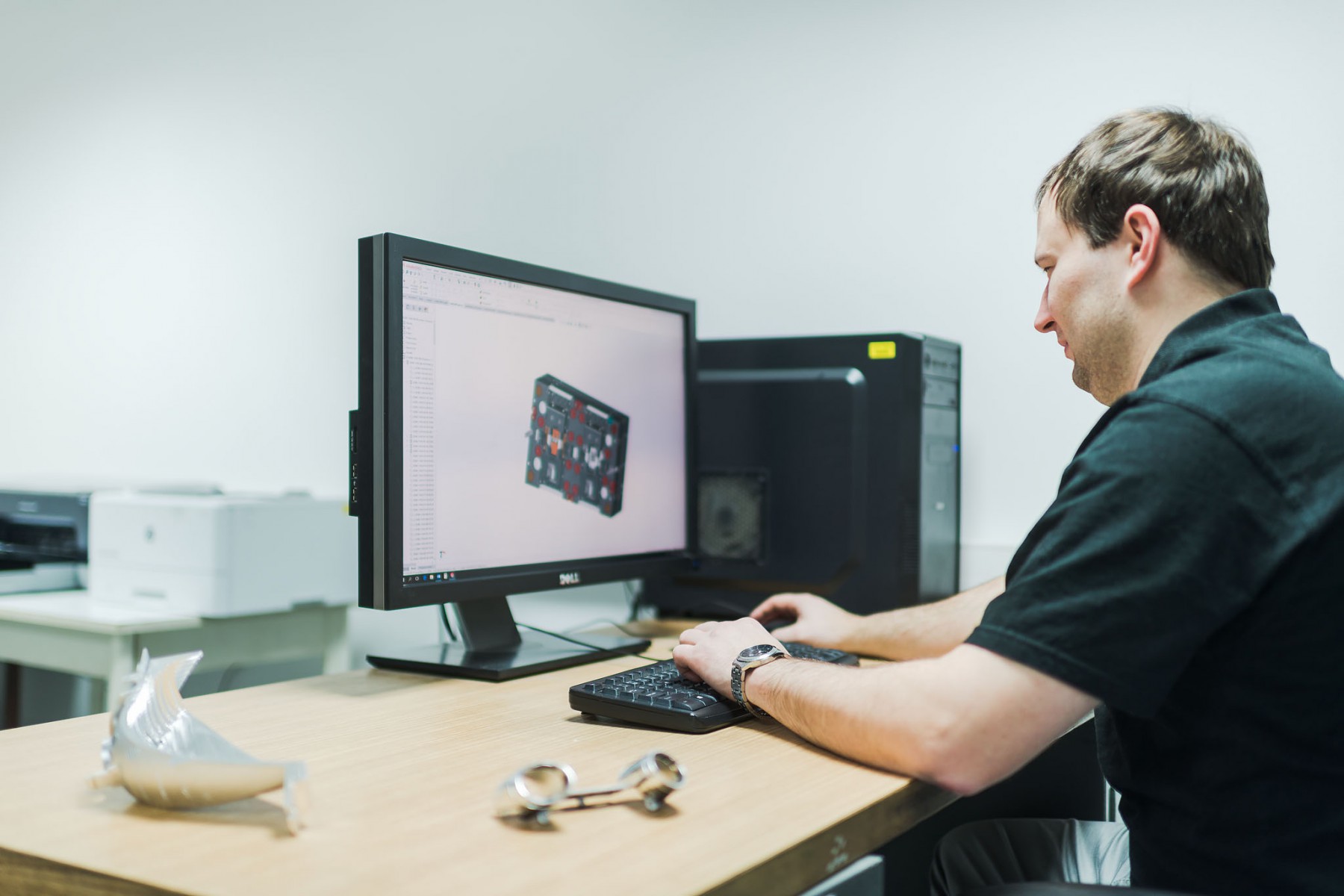

CAD: Solidworks 3D
CAM: SoliCam
Lesen der folgenden Formte: STEP, IGES, DXF, DWG, CATPART, SLDPRT
Die angewandten Normalien: Hasco, Meusburger, DME, heiβe Eingusse SYNVENTIVE und INCOE

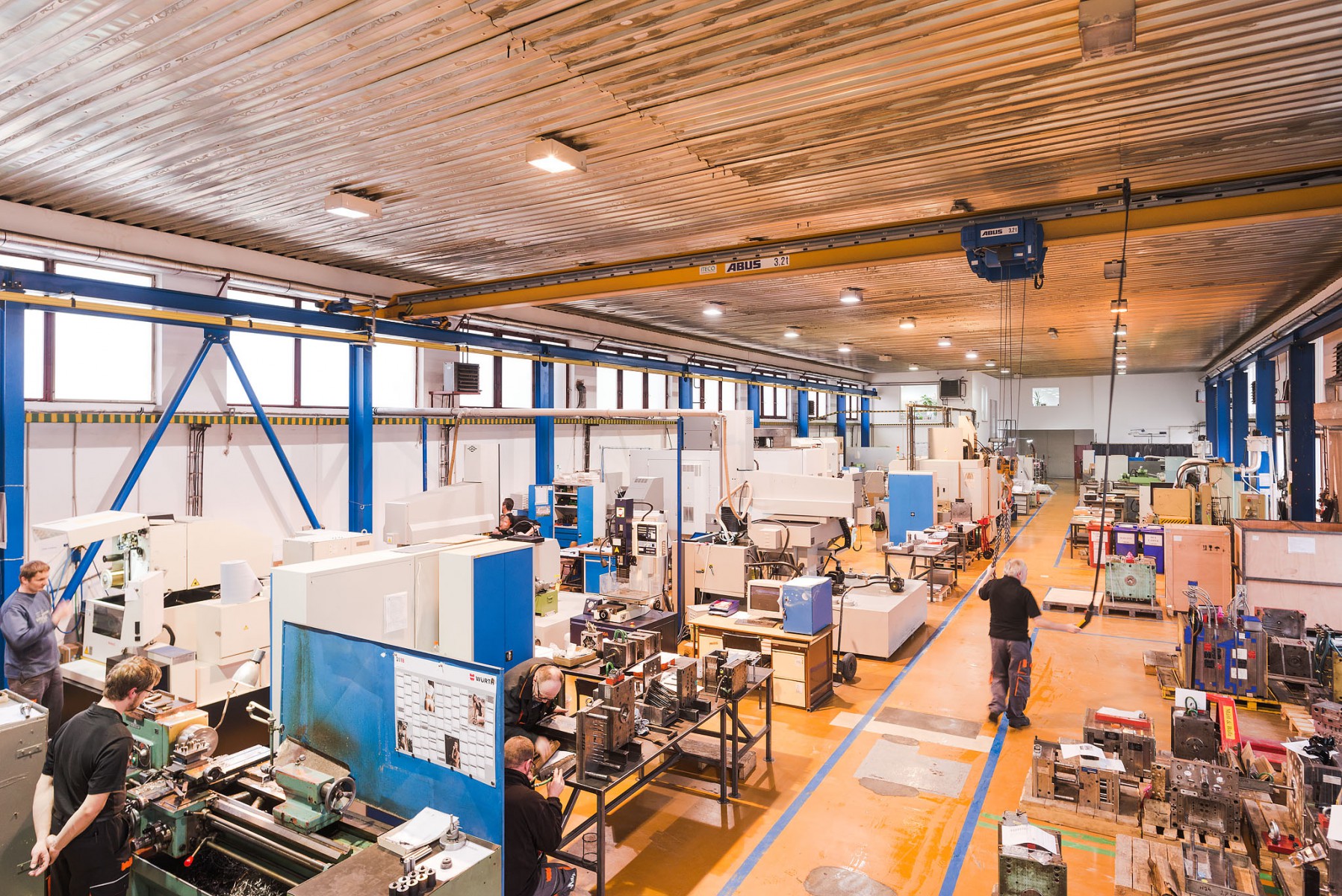

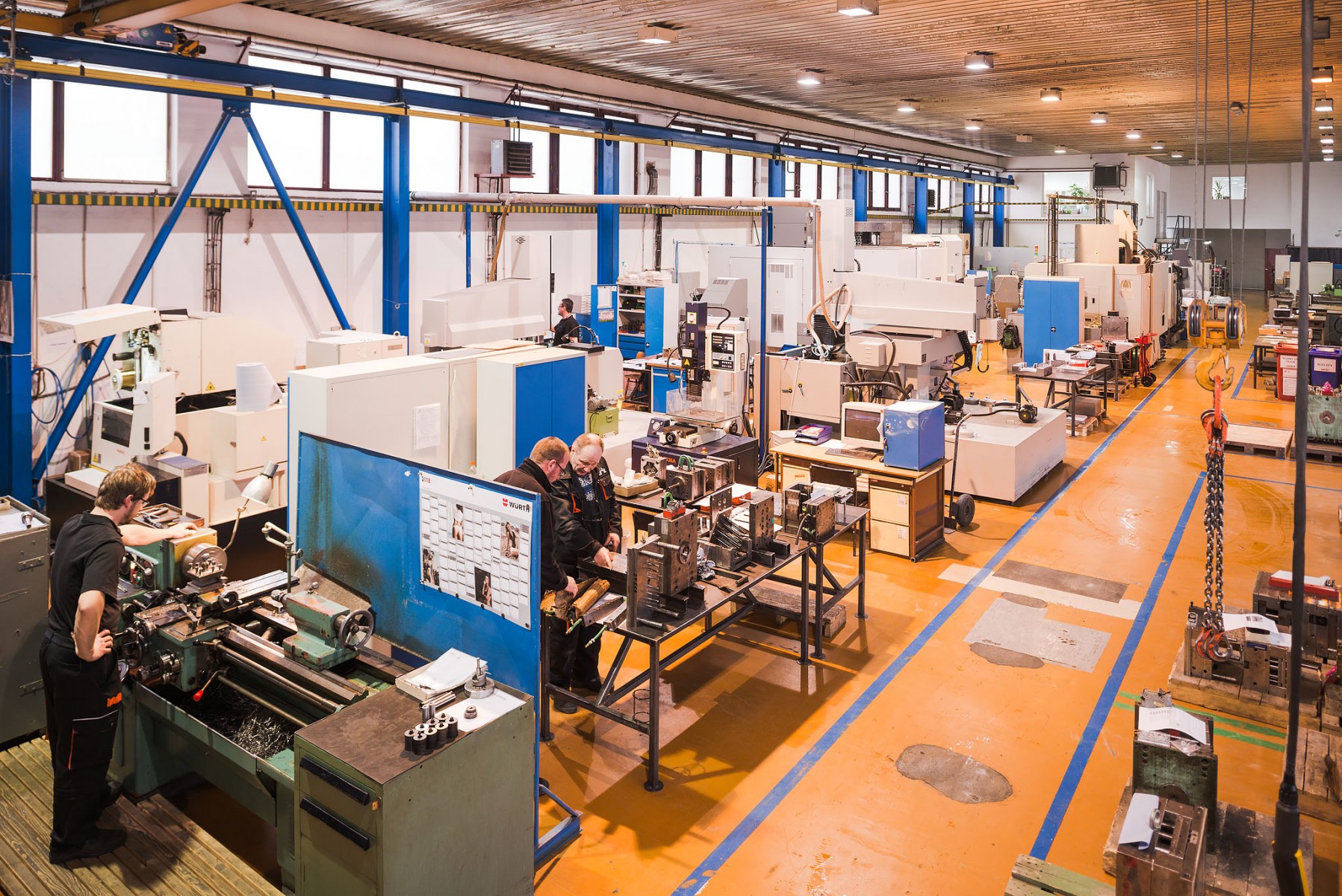

MASCHINENAUSRÜSTUNG DER WERKZEUGBAU:

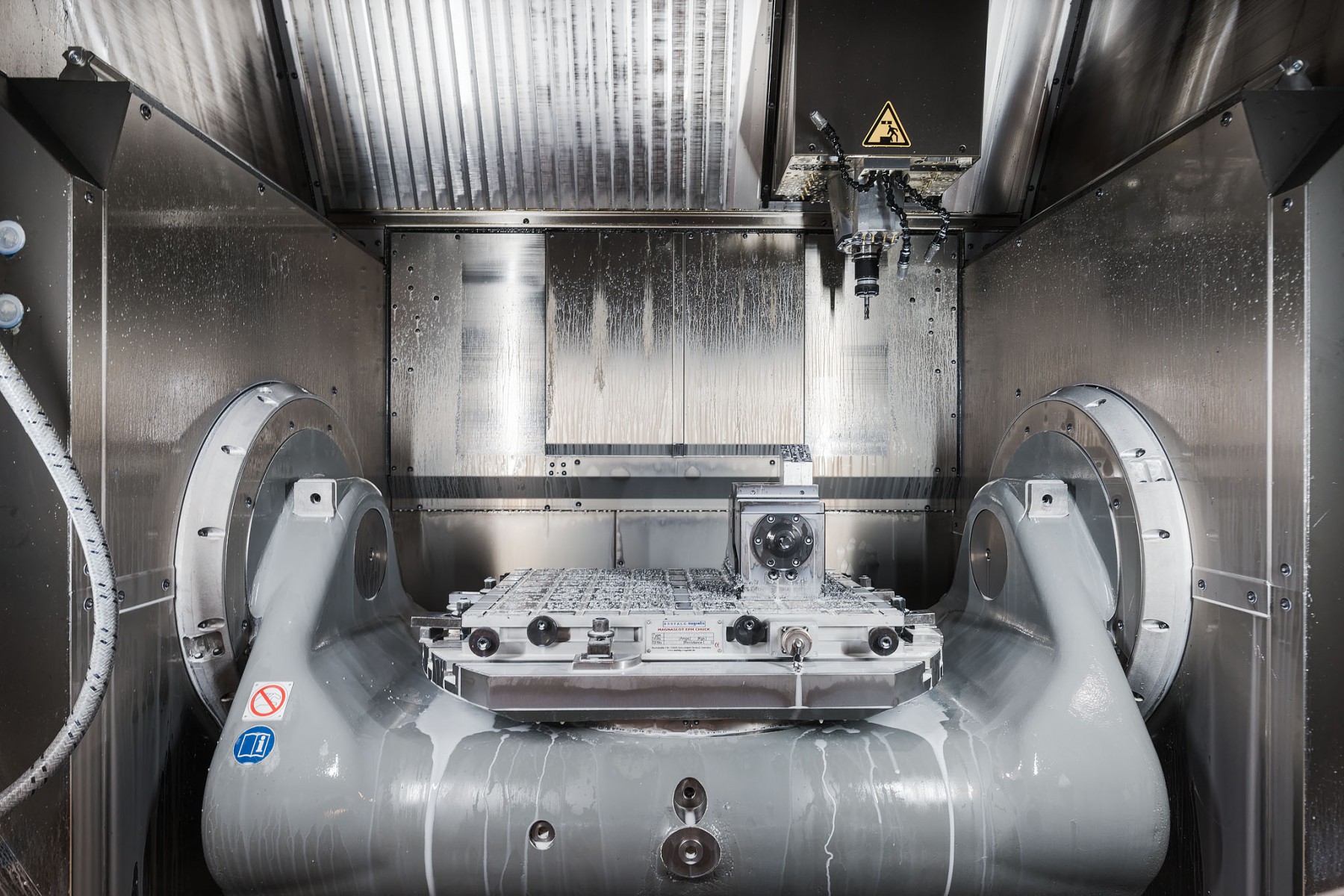

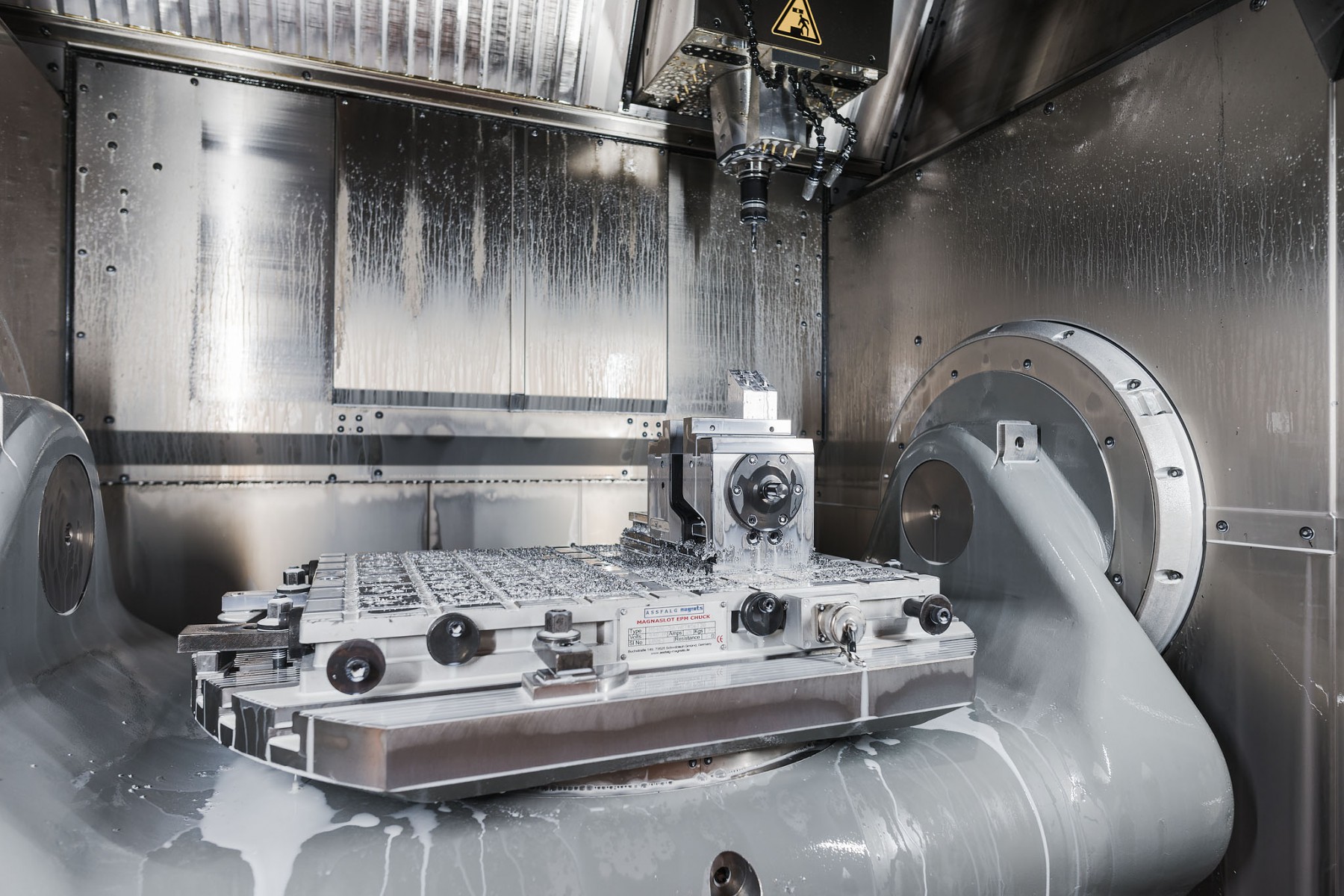

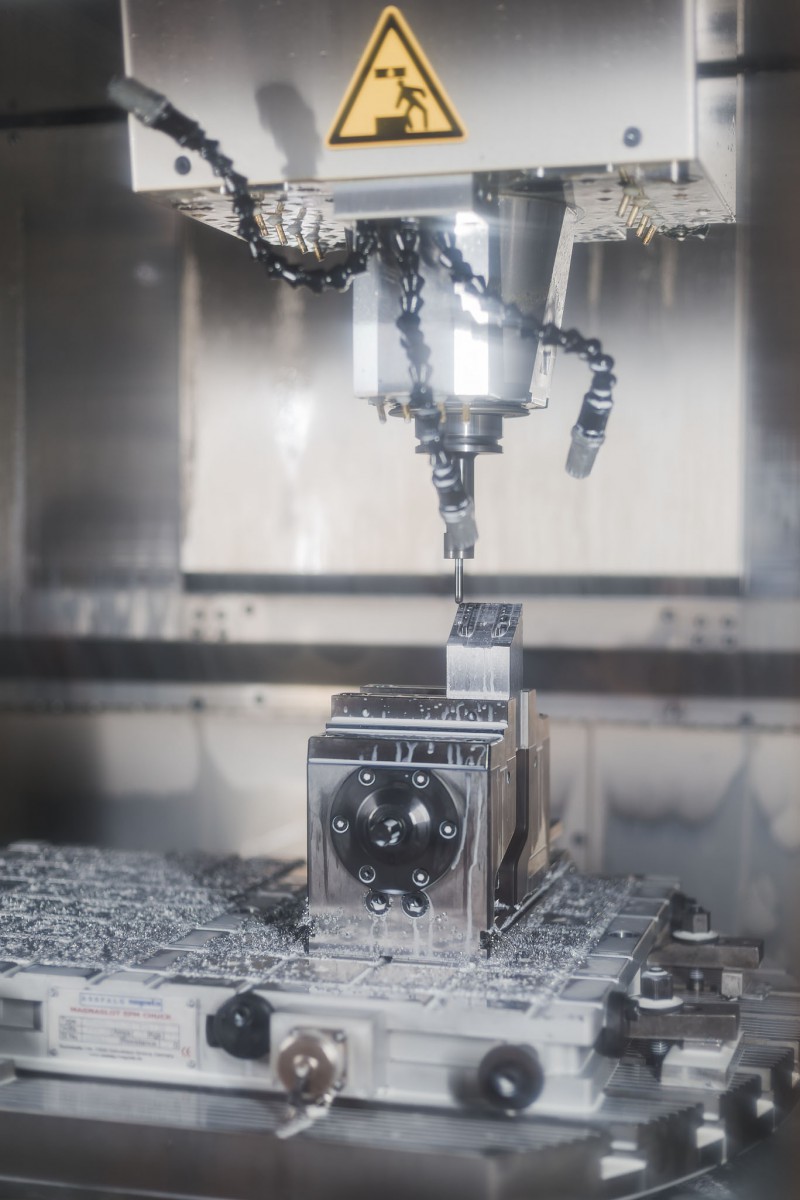

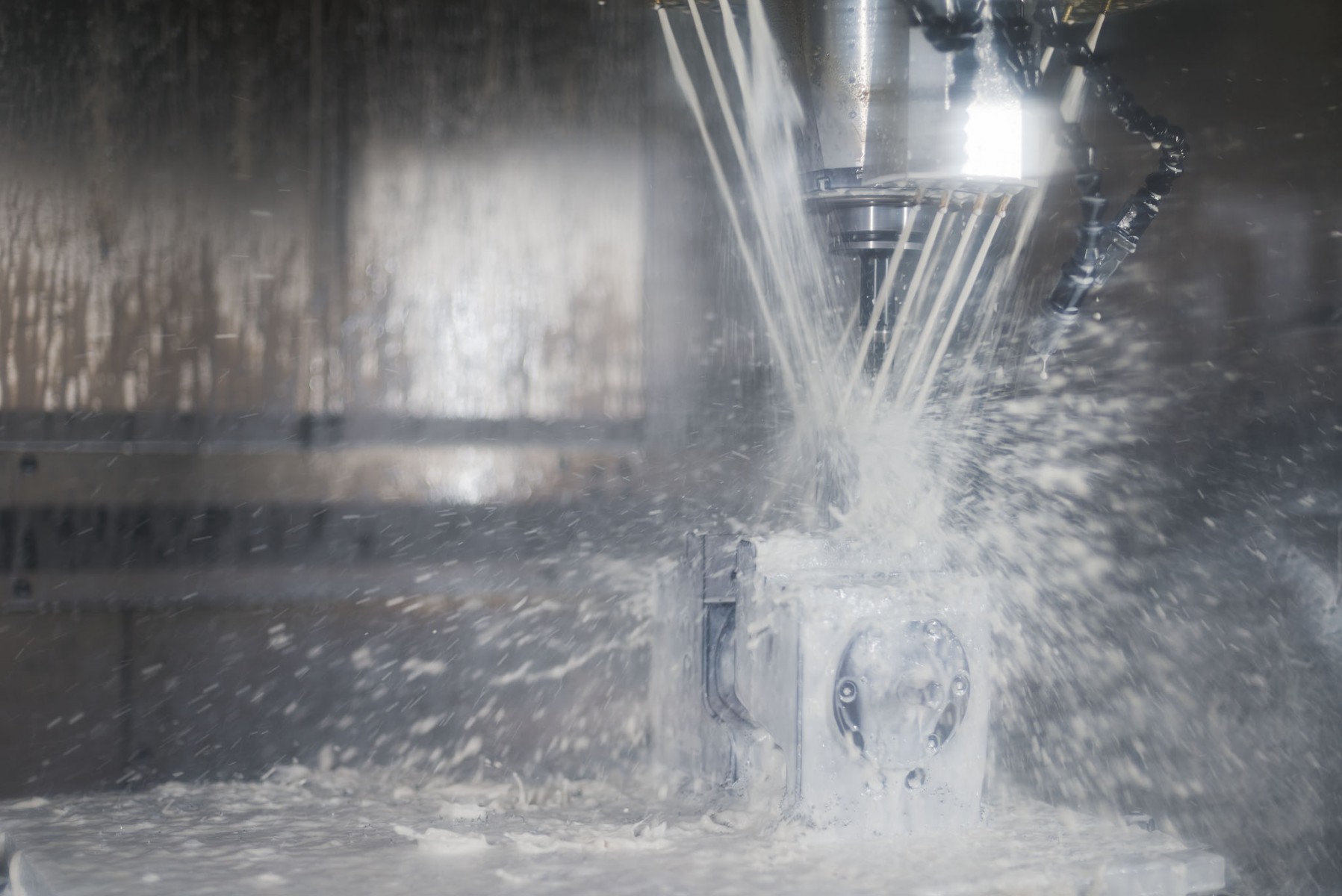

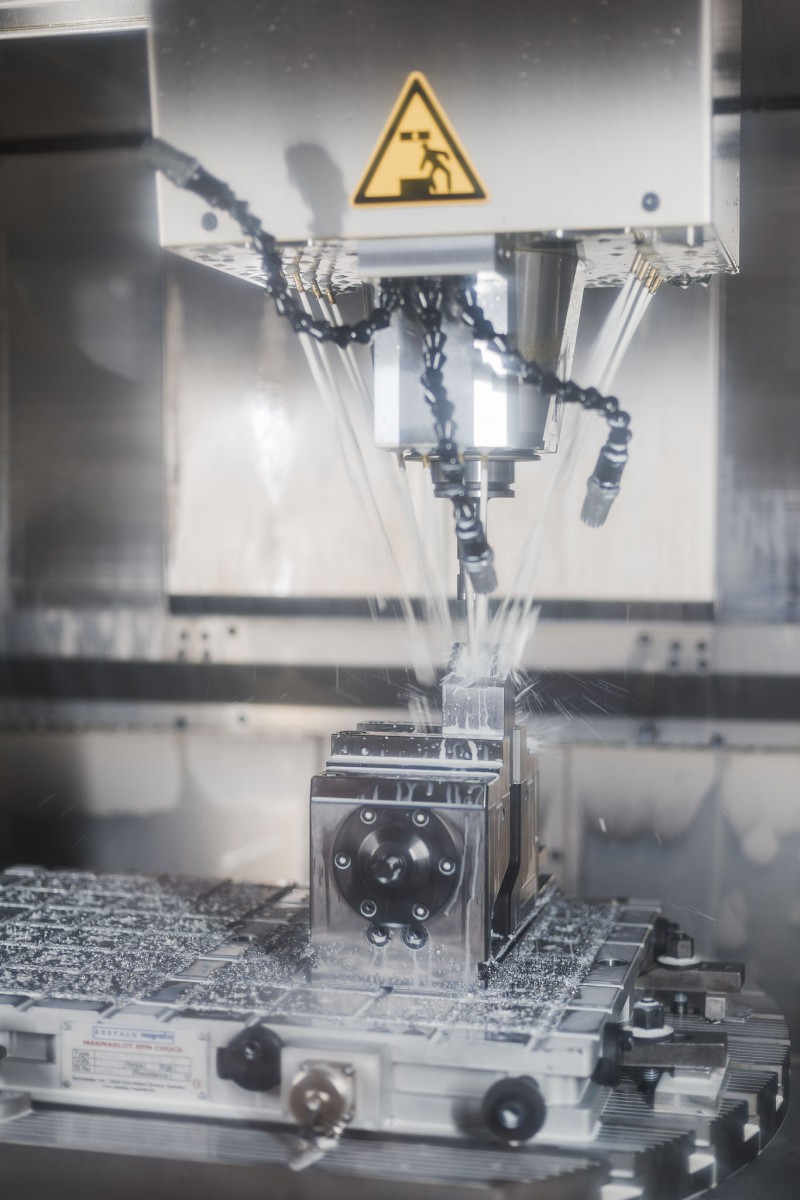

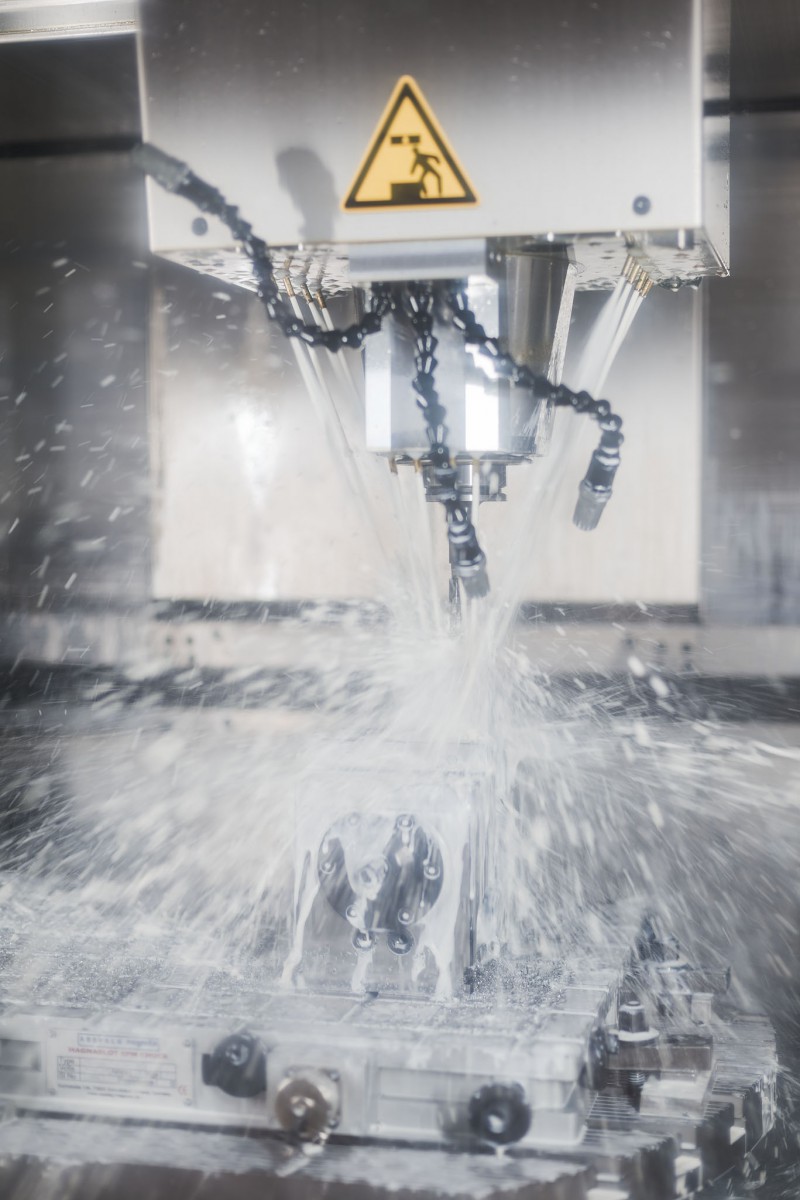

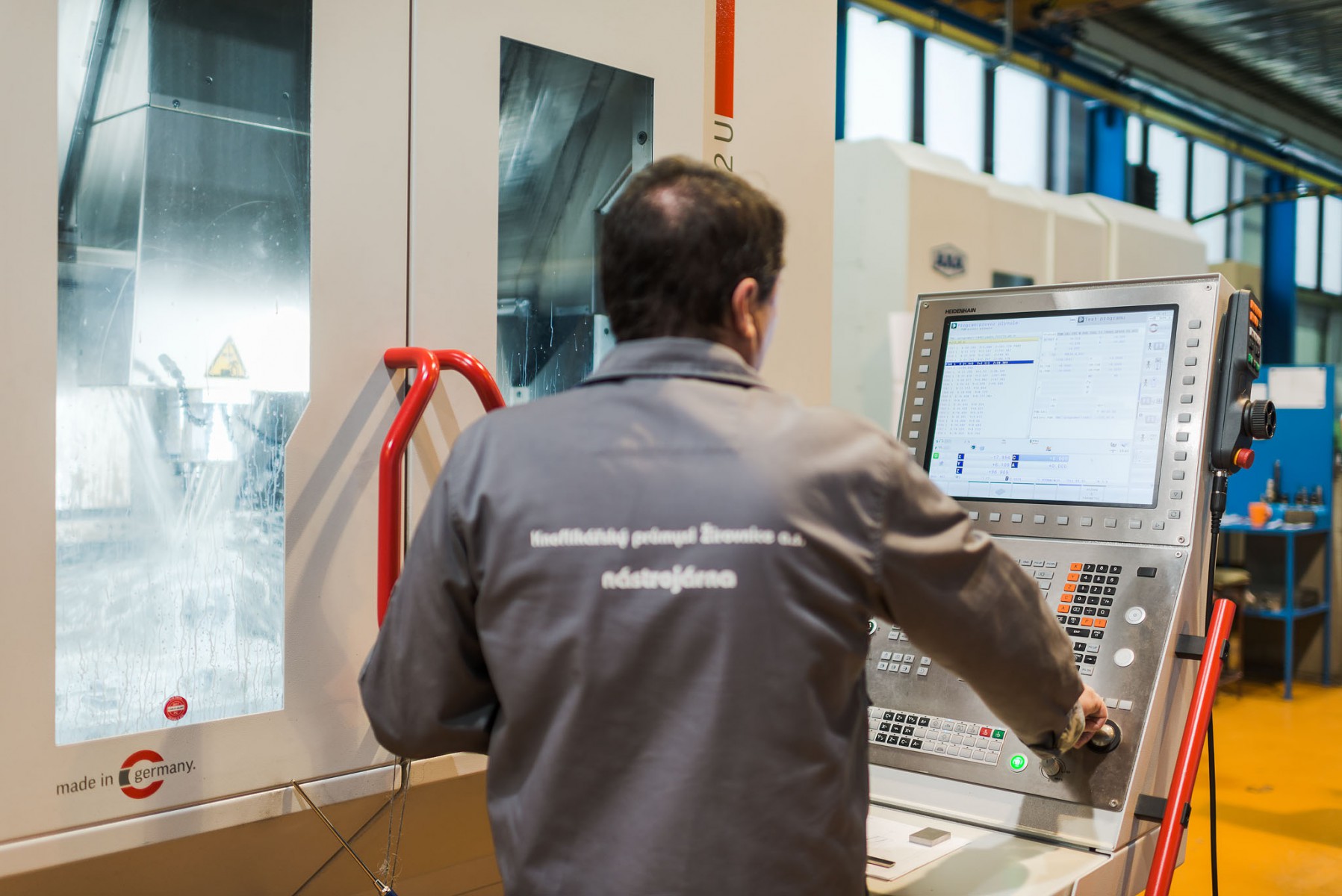

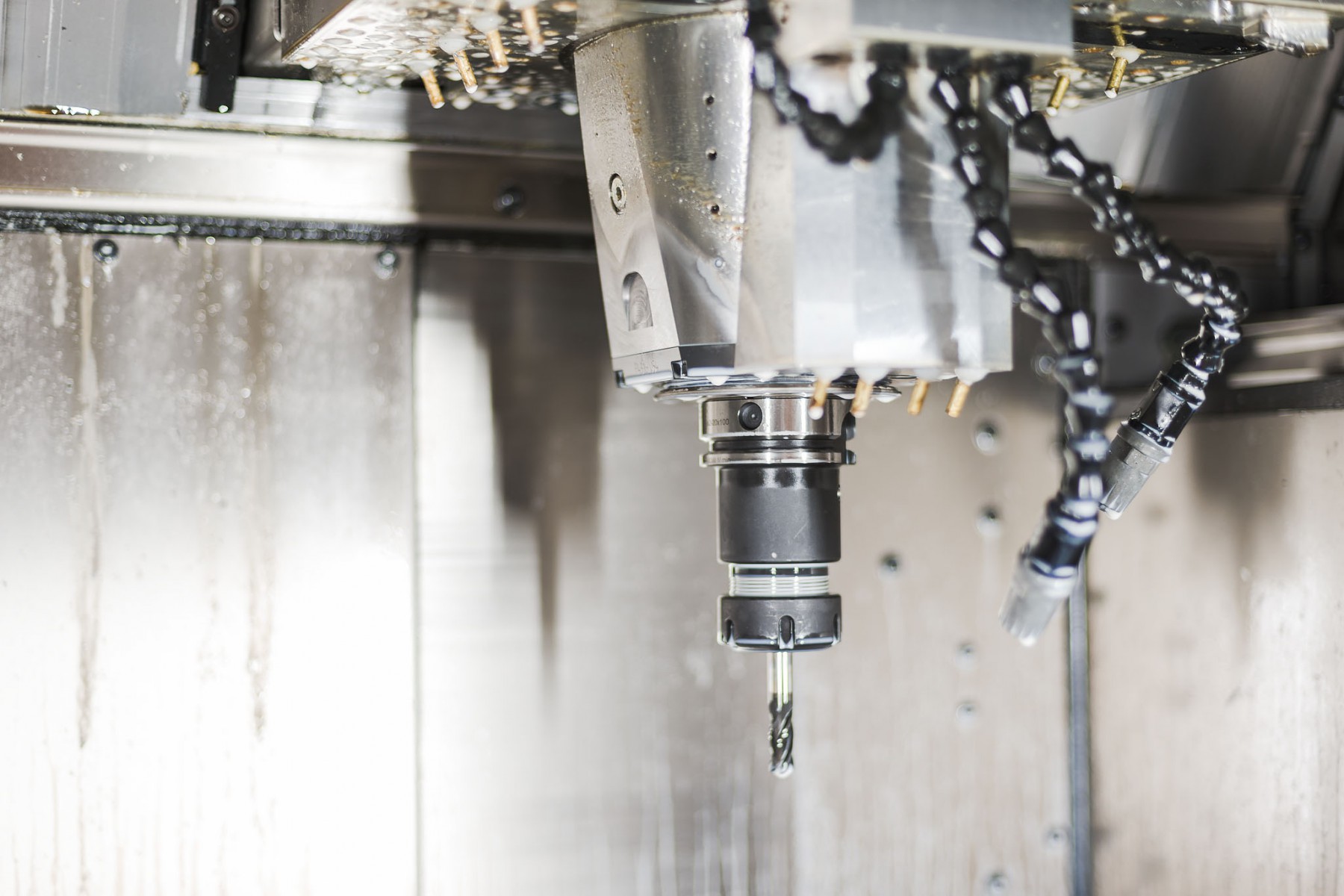

CNC FRÄSZENTREN 5-ACHSIG

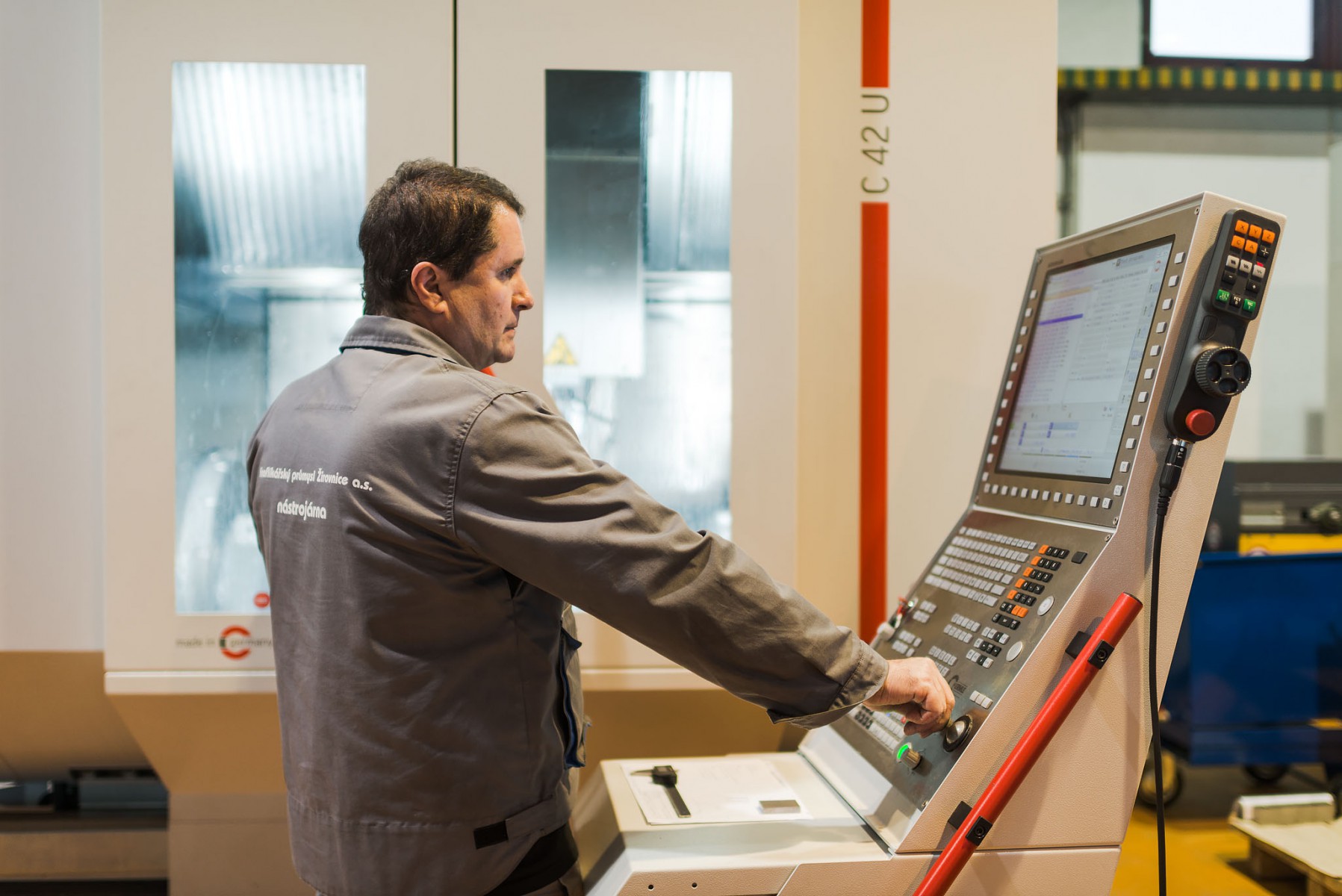

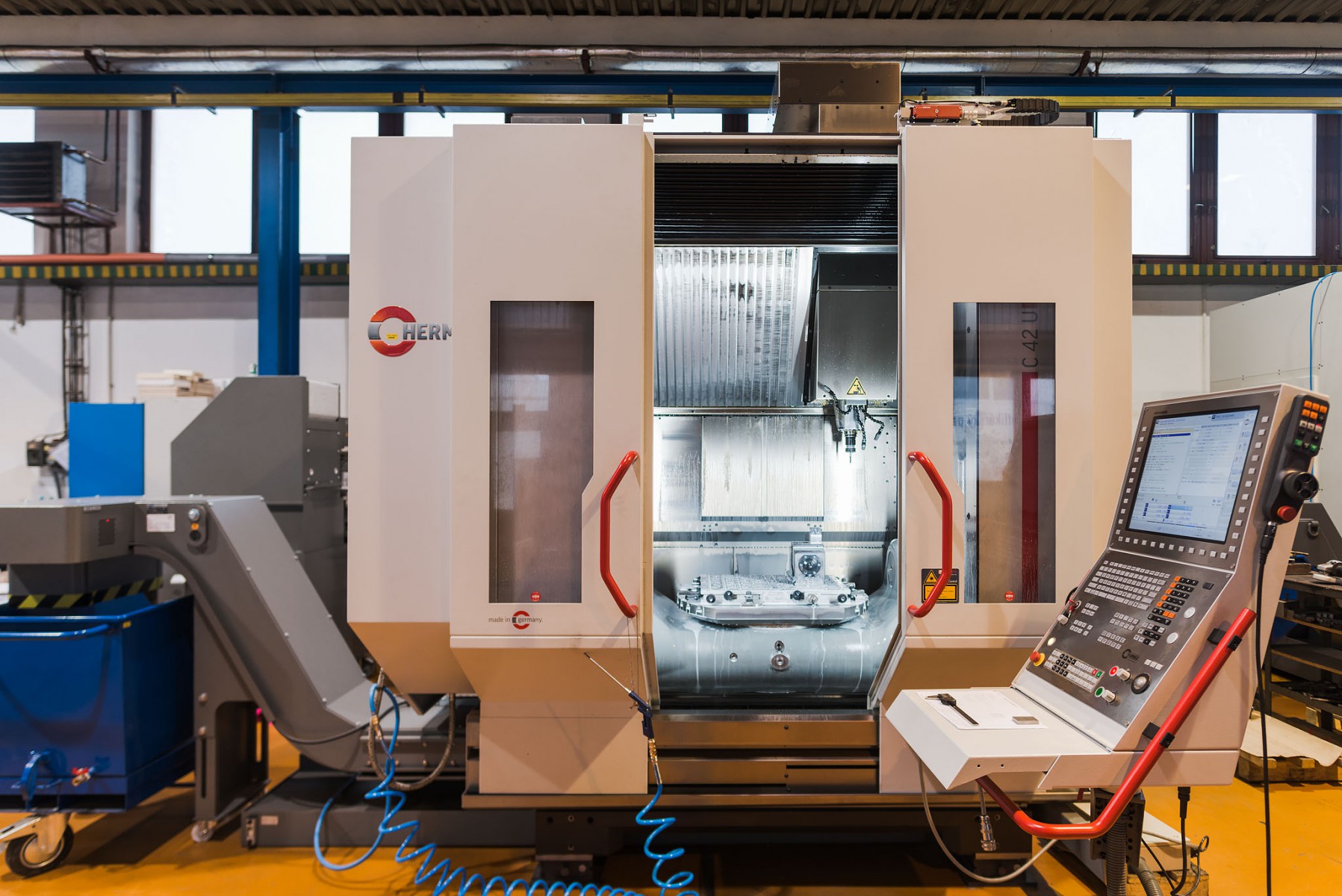

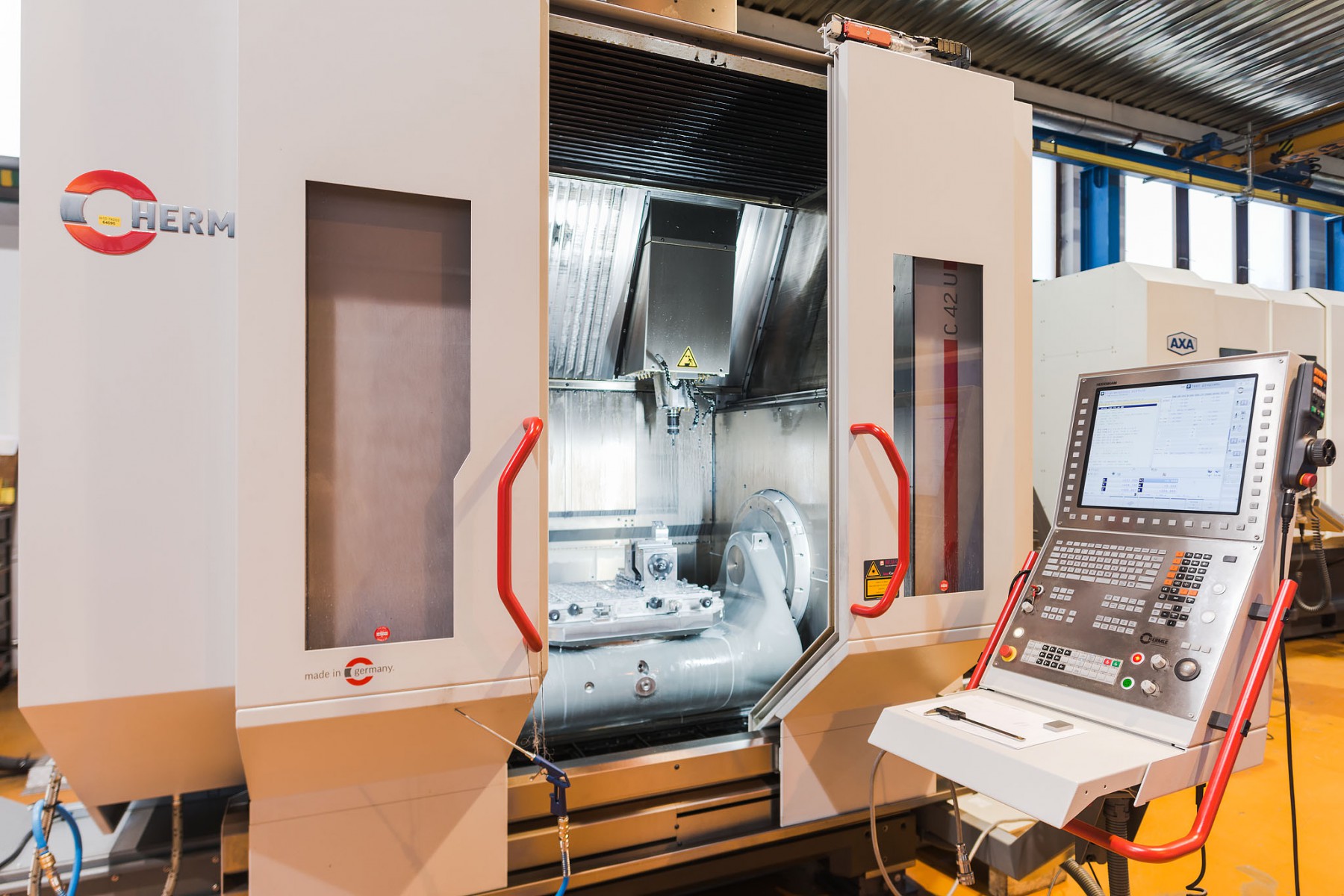

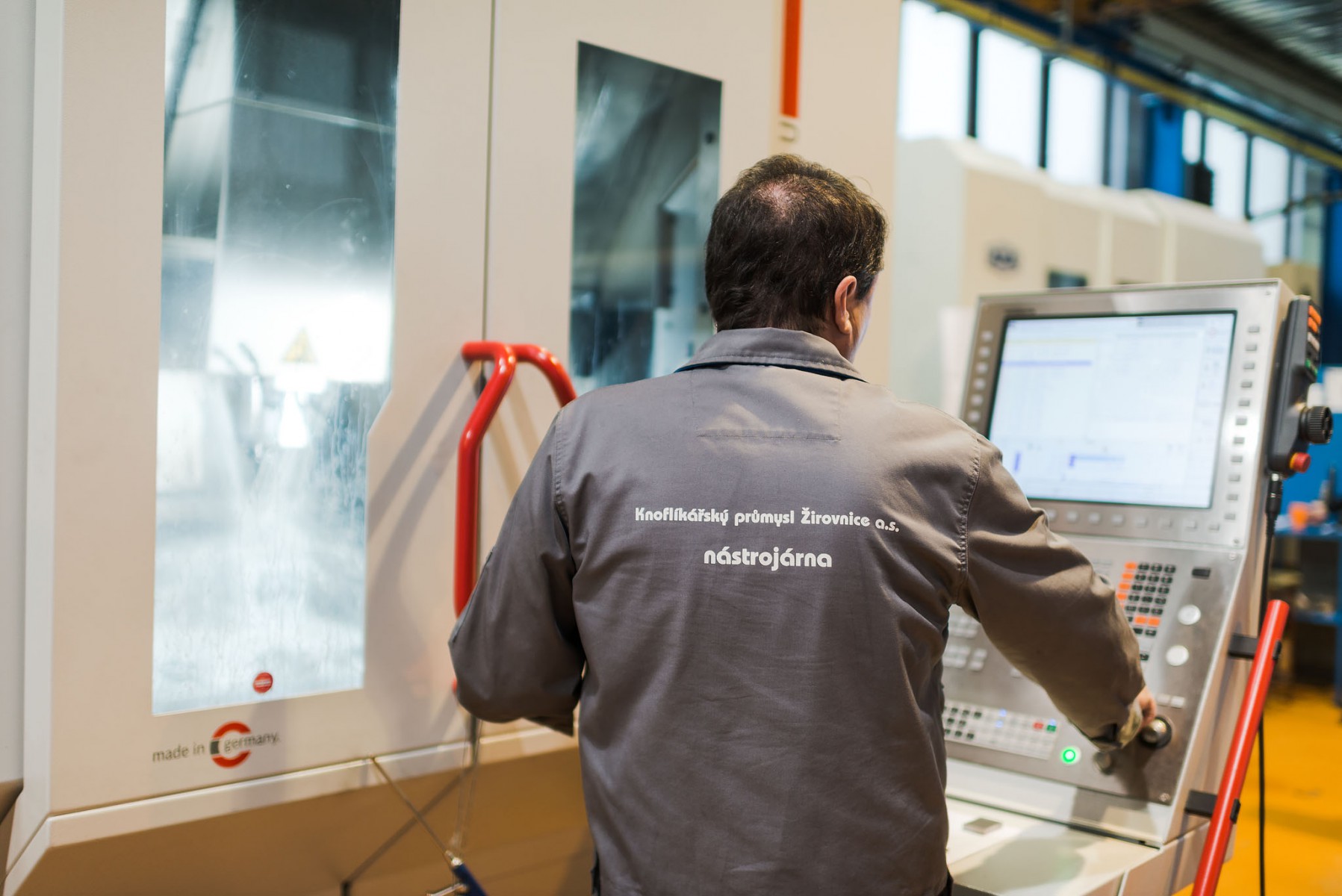

HERMLE C42
Tisch: D = 800 mm
Verfahren: X = 800 mm, Y = 800 mm, Z = 550 mm
Traglast: 850 kg

CNC FRÄSZENTREN 3-ACHSIG
AXA VCC 1200
Tisch: 1350 x 500 mm
Verfahren: X = 1200 mm, Y = 550 mm, Z = 600 mm
Traglast: 540 kg

DUGARD 1500 WMC
Tisch: 1650 x 635 mm
Verfahren: X = 1525 mm, Y = 635 mm, Z = 635 mm
Traglast: 1200 kg

CNC FRÄSEN DER GRAPHITELEKTRODEN
PENTA HSC 432
Tisch: 550 mm x 400 mm
Verfahren: X = 400 mm, Y = 350 mm, Z = 200 mm
Traglast: 100 kg

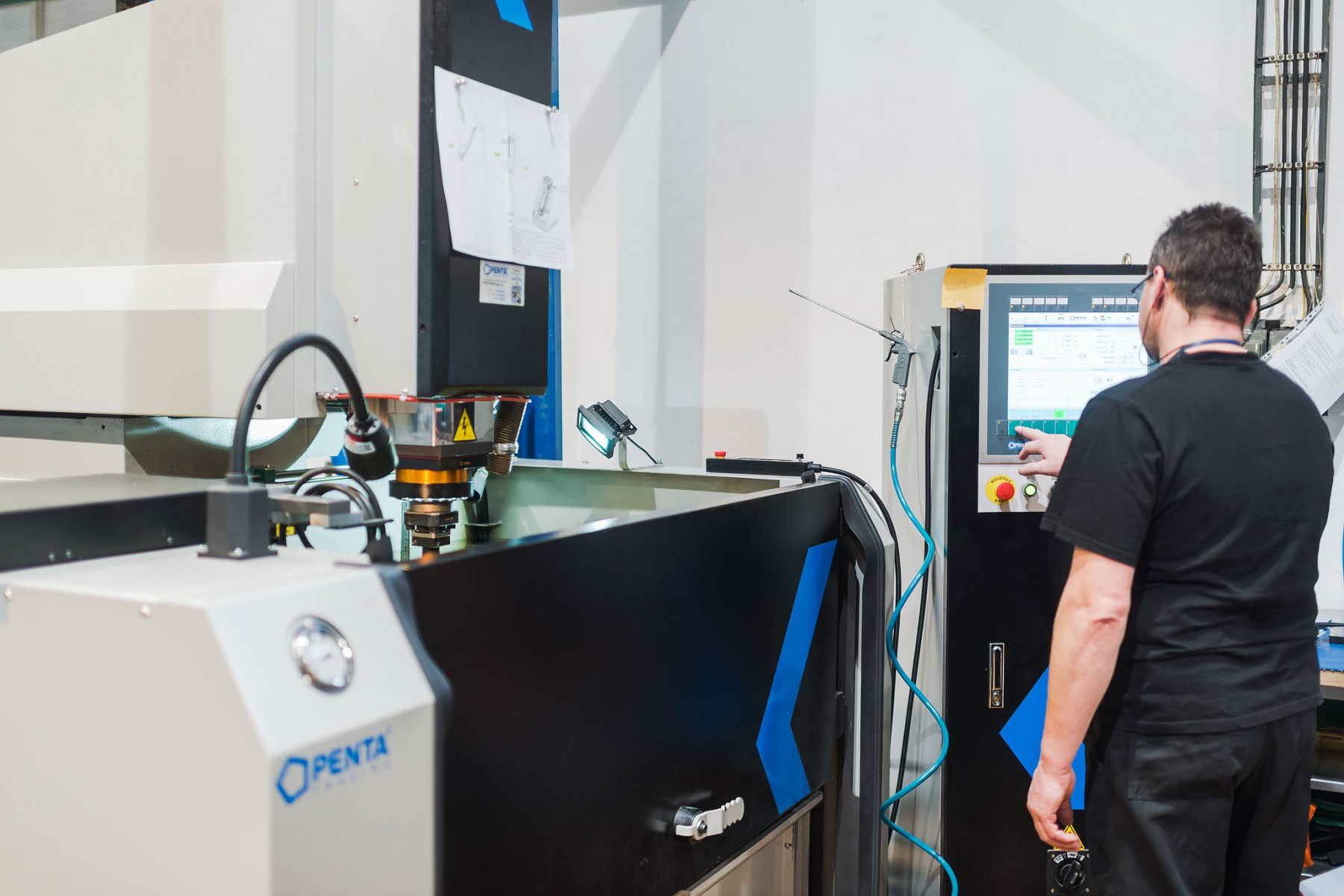

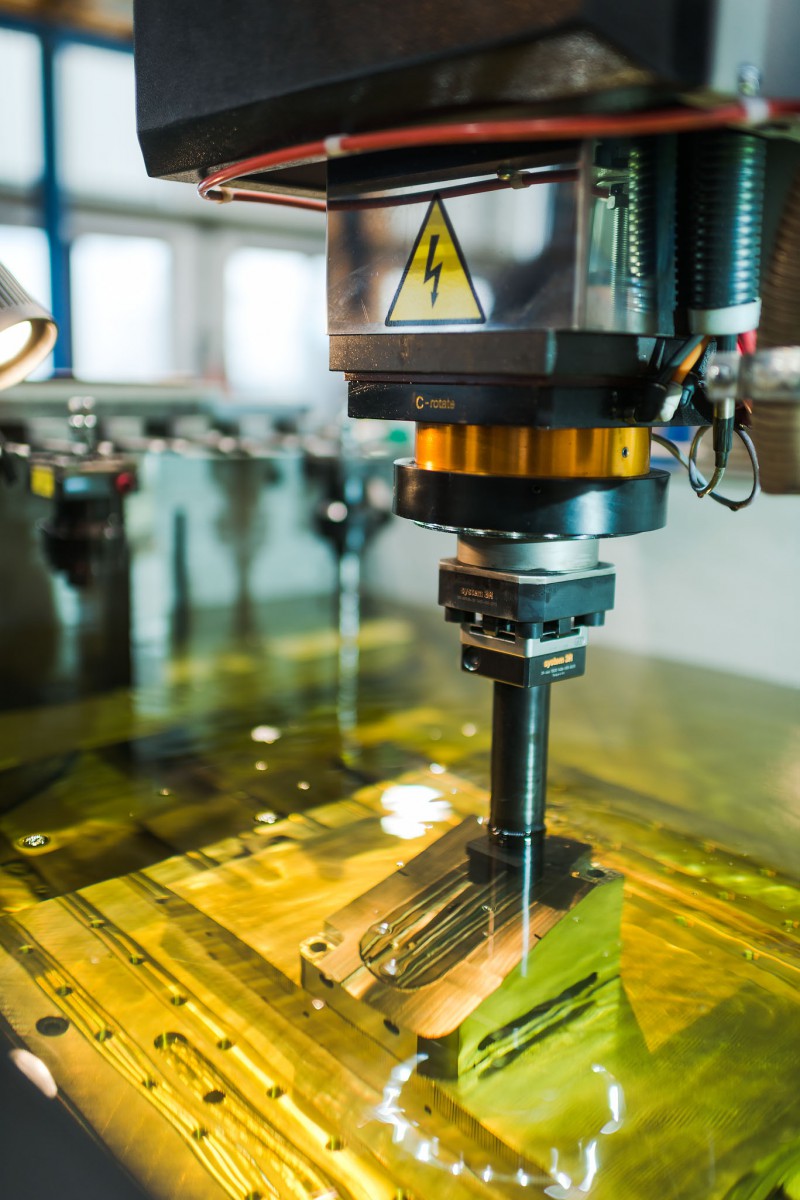

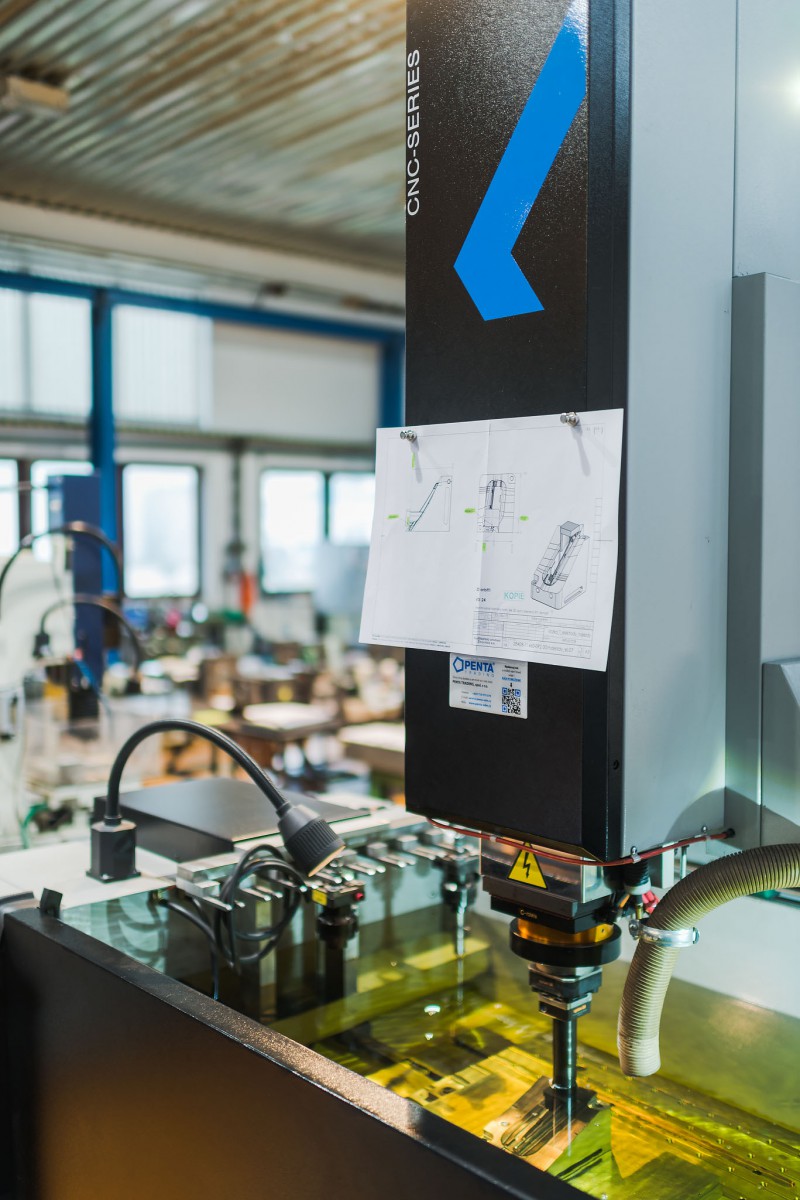

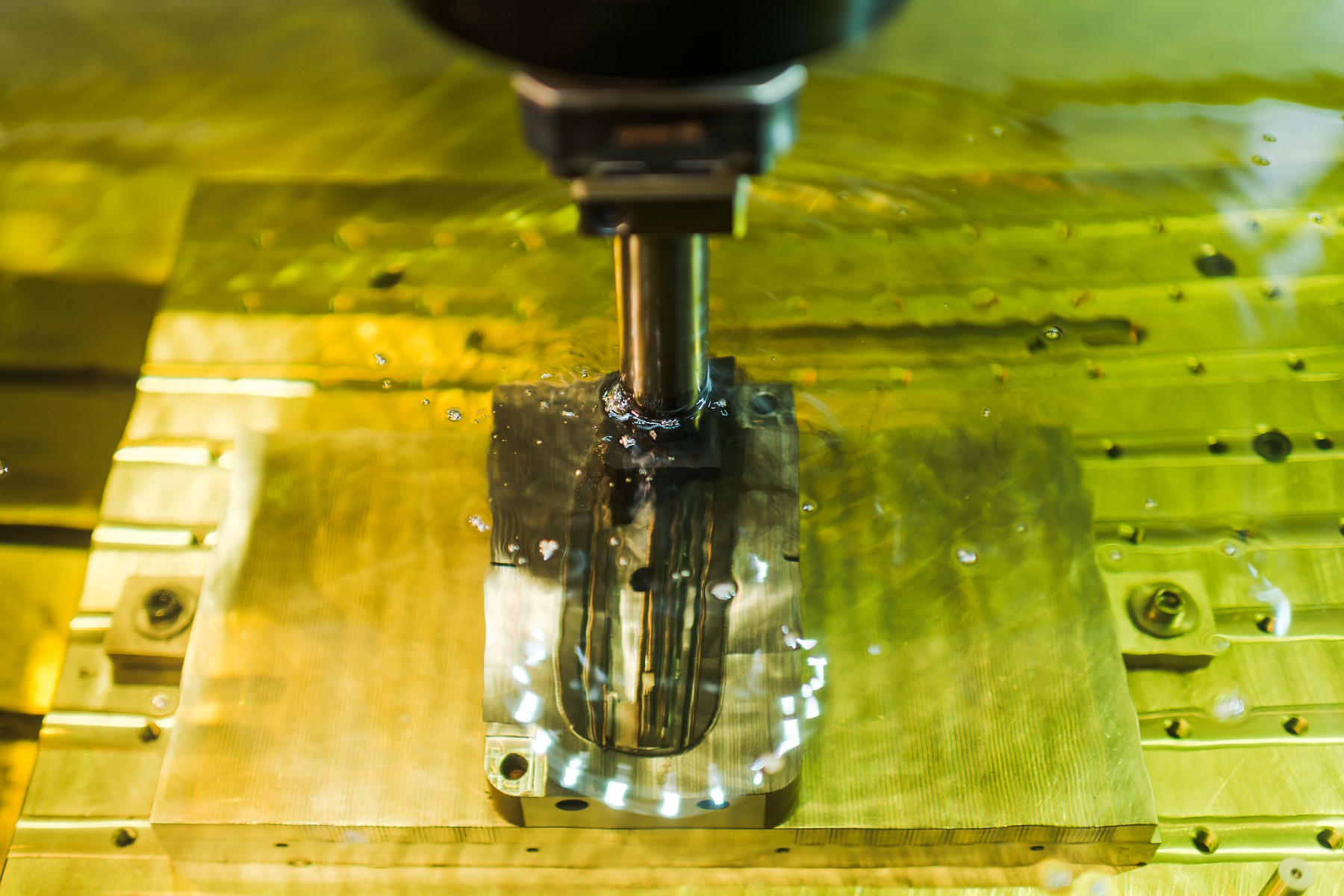

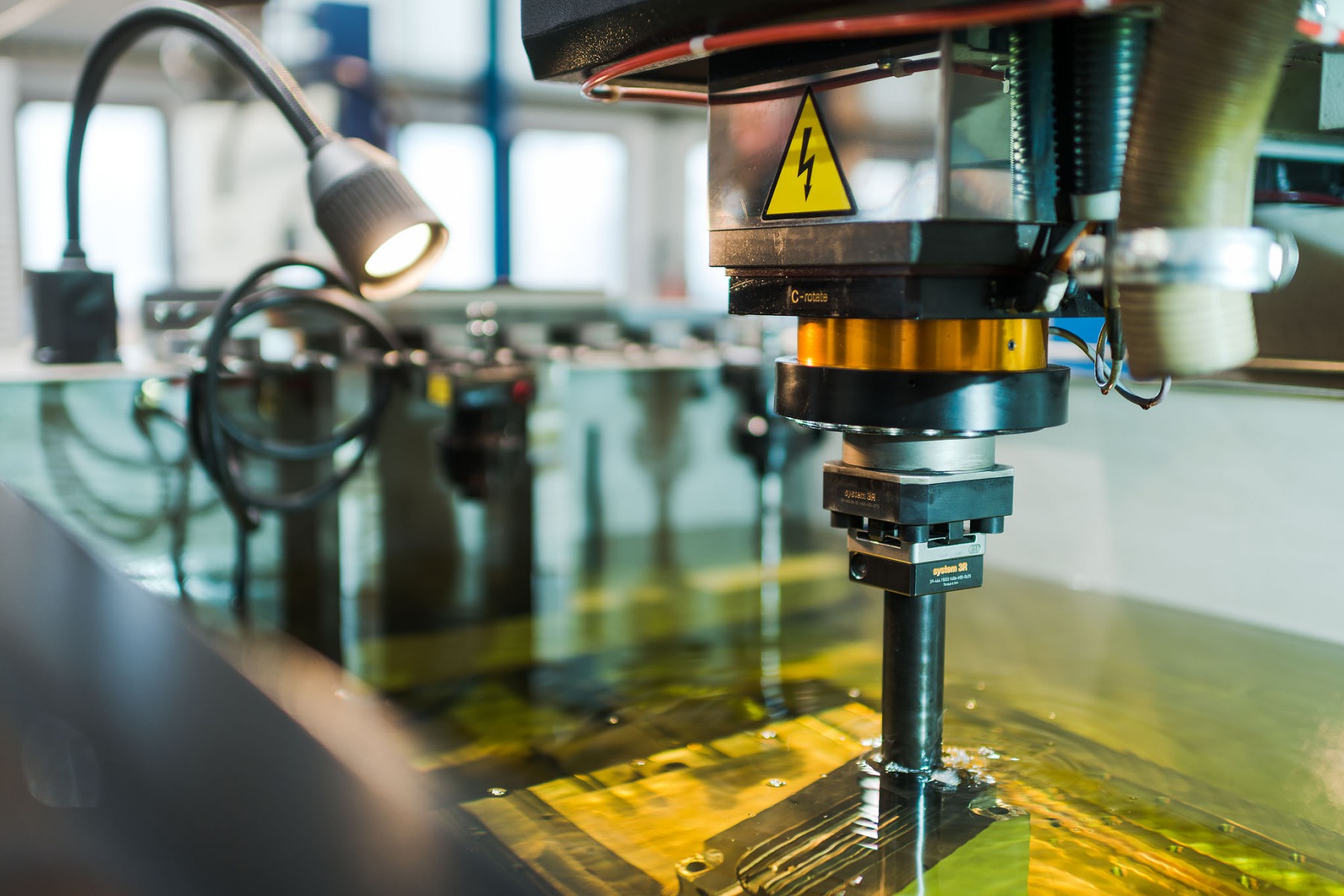

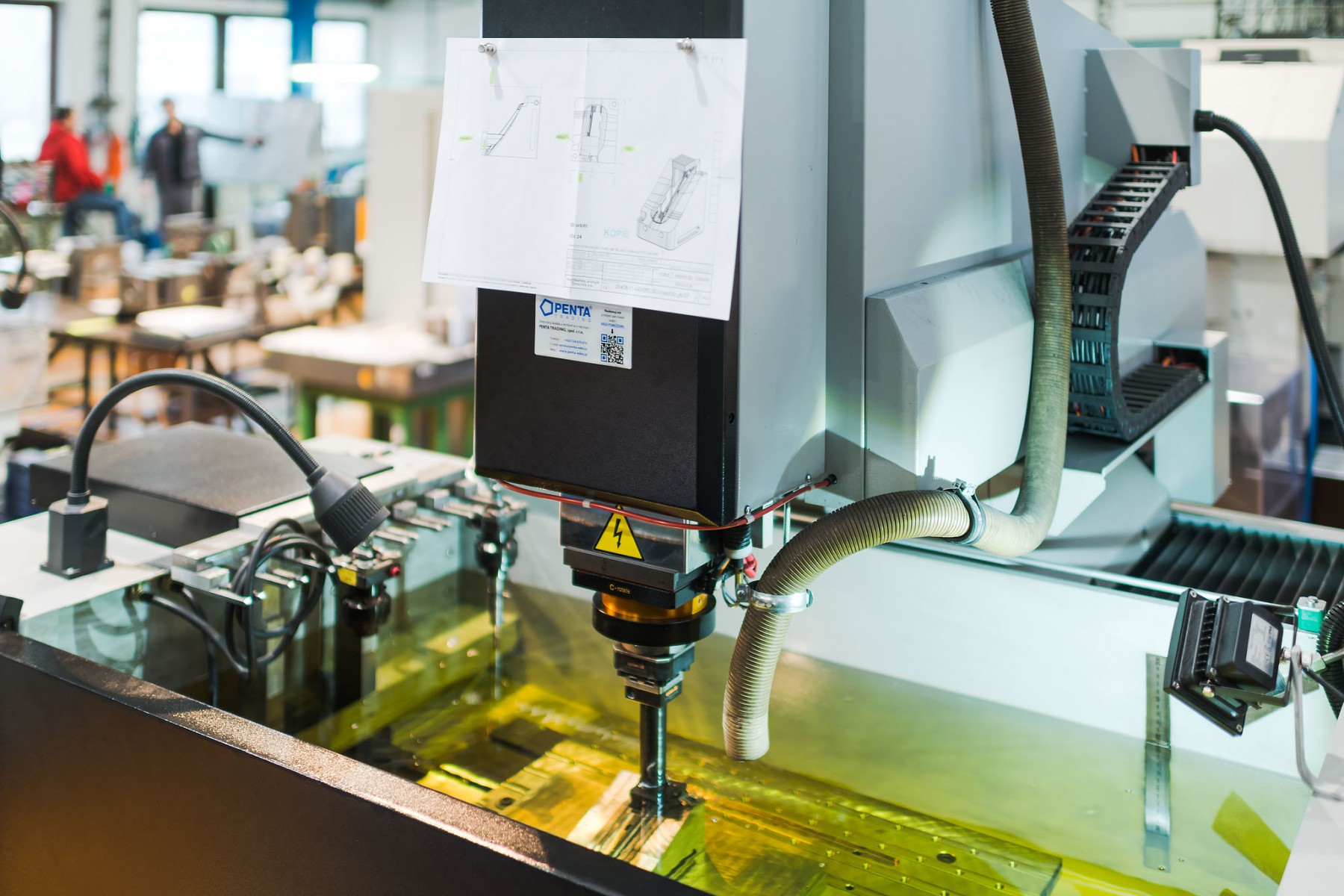

CNC ELEKTROEROSIVE SENKANLAGEN
PENTA 1060 G
Tisch: 1250 x 750 mm
Verfahren: X = 1000 mm, Y = 600 mm, Z = 500 mm
Behälter: X = 1900 mm, Y = 1100 mm, Z = 550 mm
Traglast: 4500 kg

PENTA 650 G
Tisch: 1000 x 600 mm
Verfahren: X = 600 mm, Y = 500 mm, Z = 500 mm
Behälter: X = 1400 mm, Y = 800 mm, Z = 500 mm

Traglast: 4000 kg

CNC ELEKTROEROSIVE BOHRMASCHINE
PENTA 2030A
Max. Werkstückabmessung: X = 1050 mm, Y= 820 mm, Z = 410 mm
Verfahren: X = 300 mm, Y = 200 mm, Z = 345 mm
Traglast: 200 kg

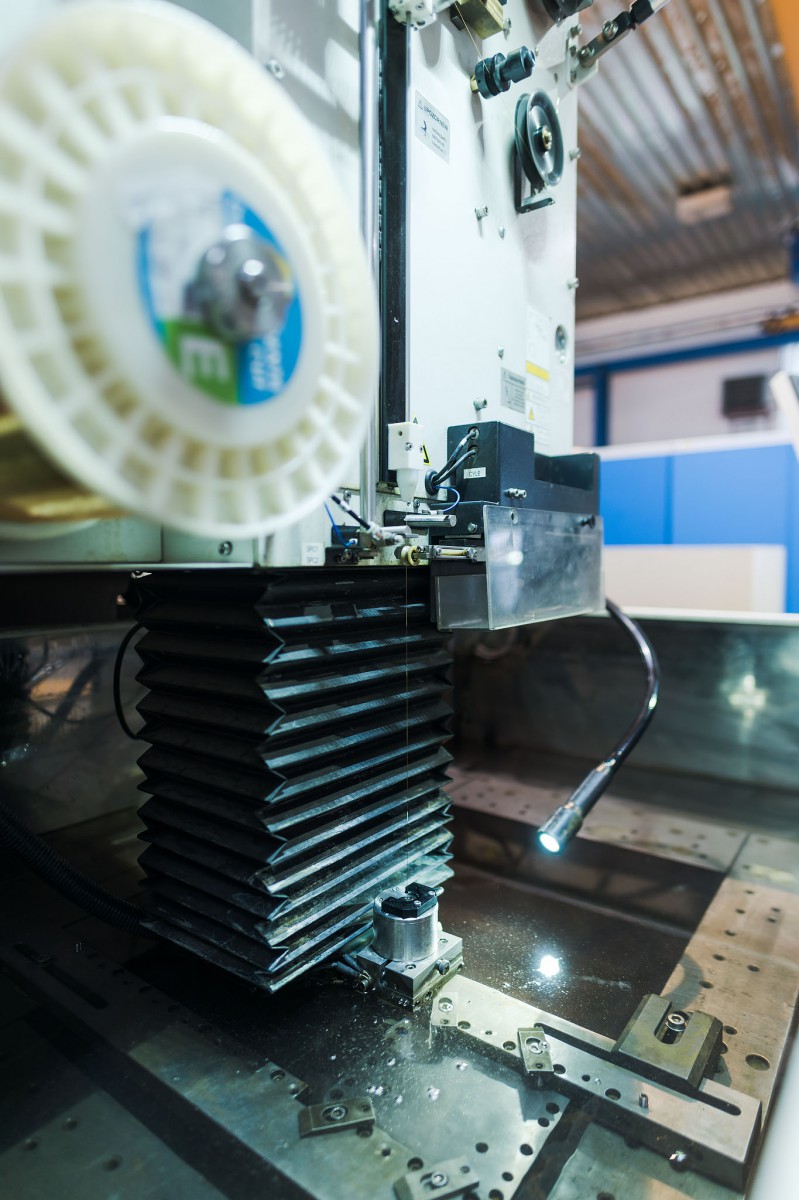

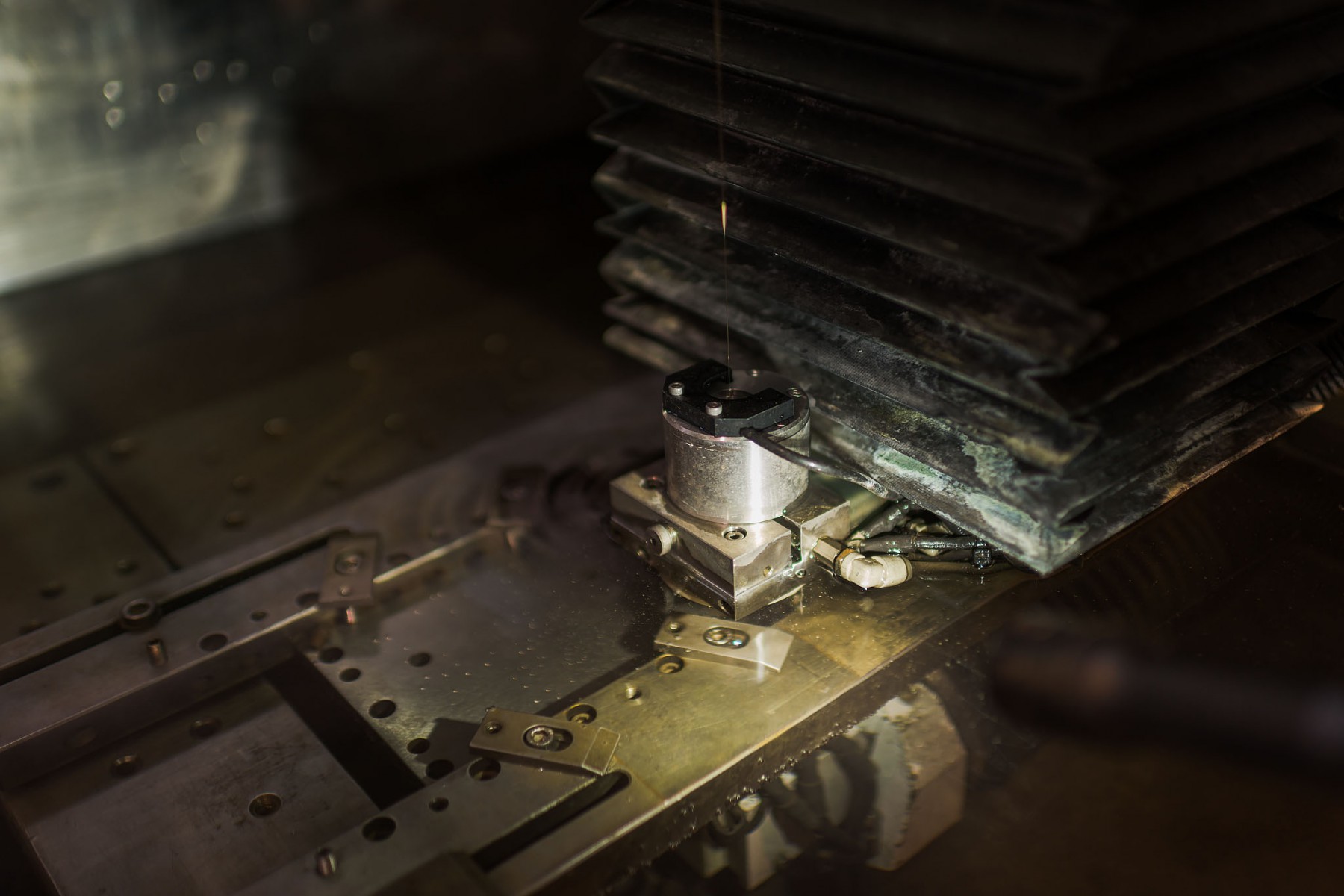

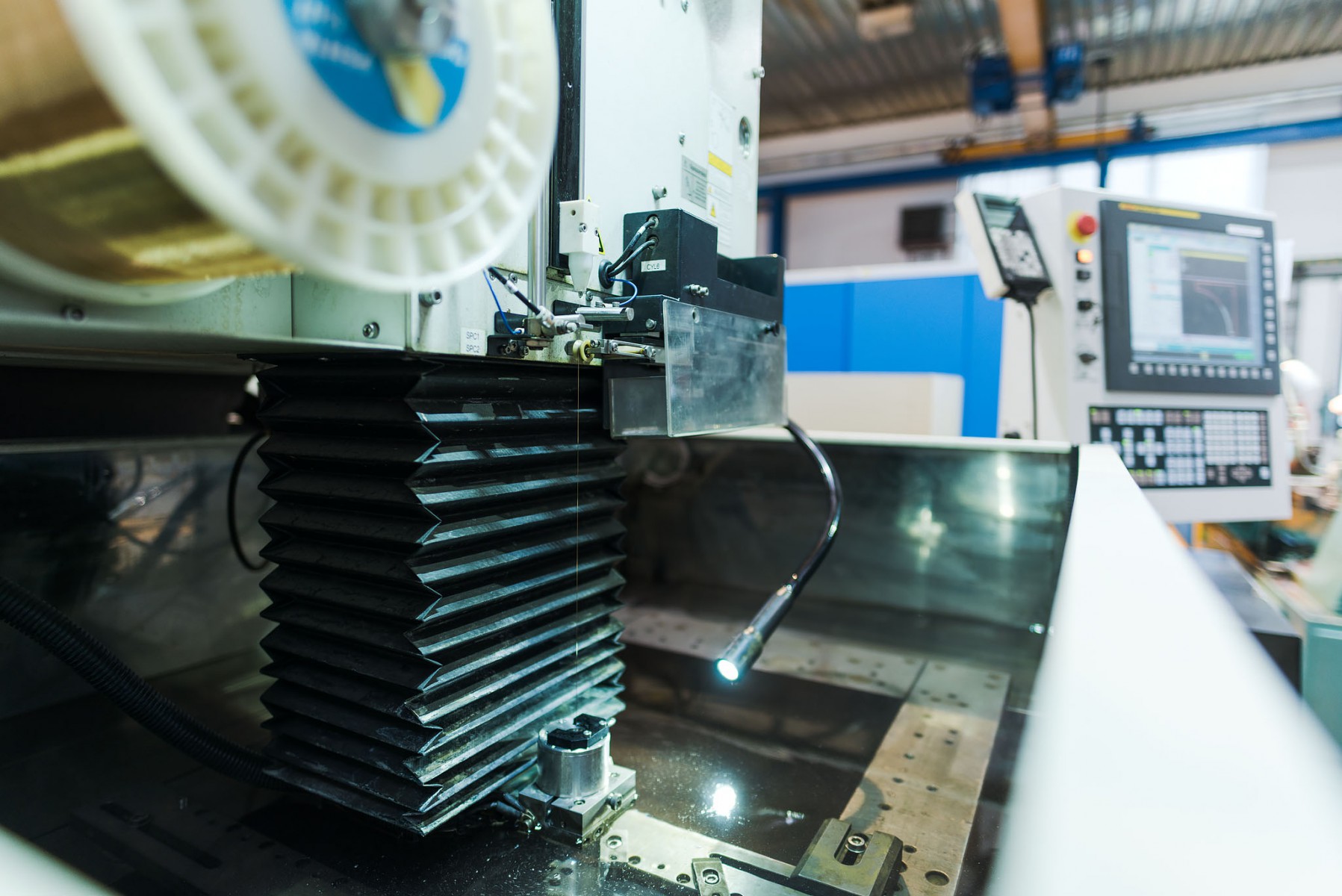

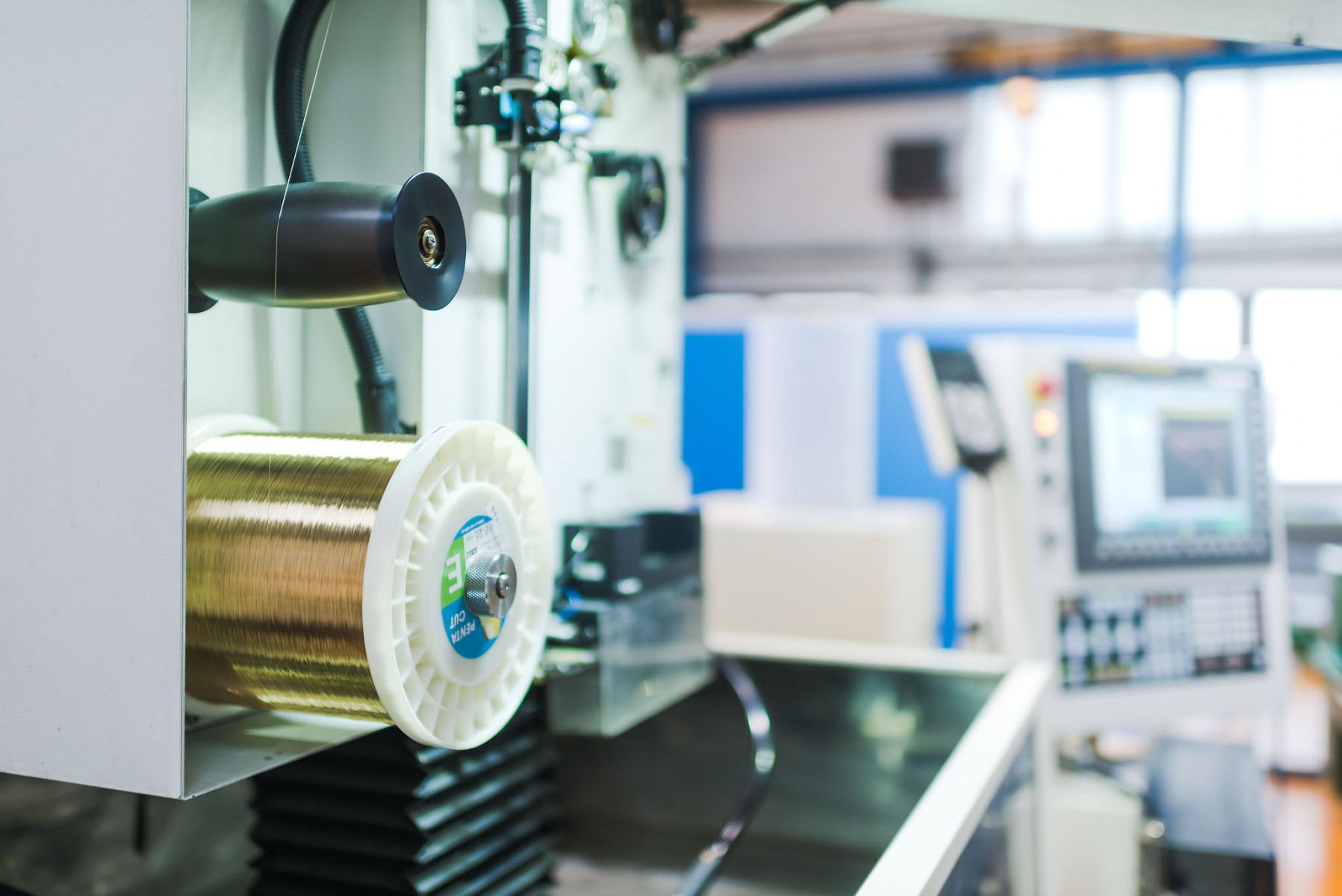

CNC DRATHSCHNEIDEMASCHINEN
FANUC α600iA
Max. Werkstückabmessung: X = 1050 mm, Y= 820 mm, Z = 410 mm
Verfahren: X = 600 mm, Y = 400 mm, Z = 410 mm
Traglast: 1000 kg

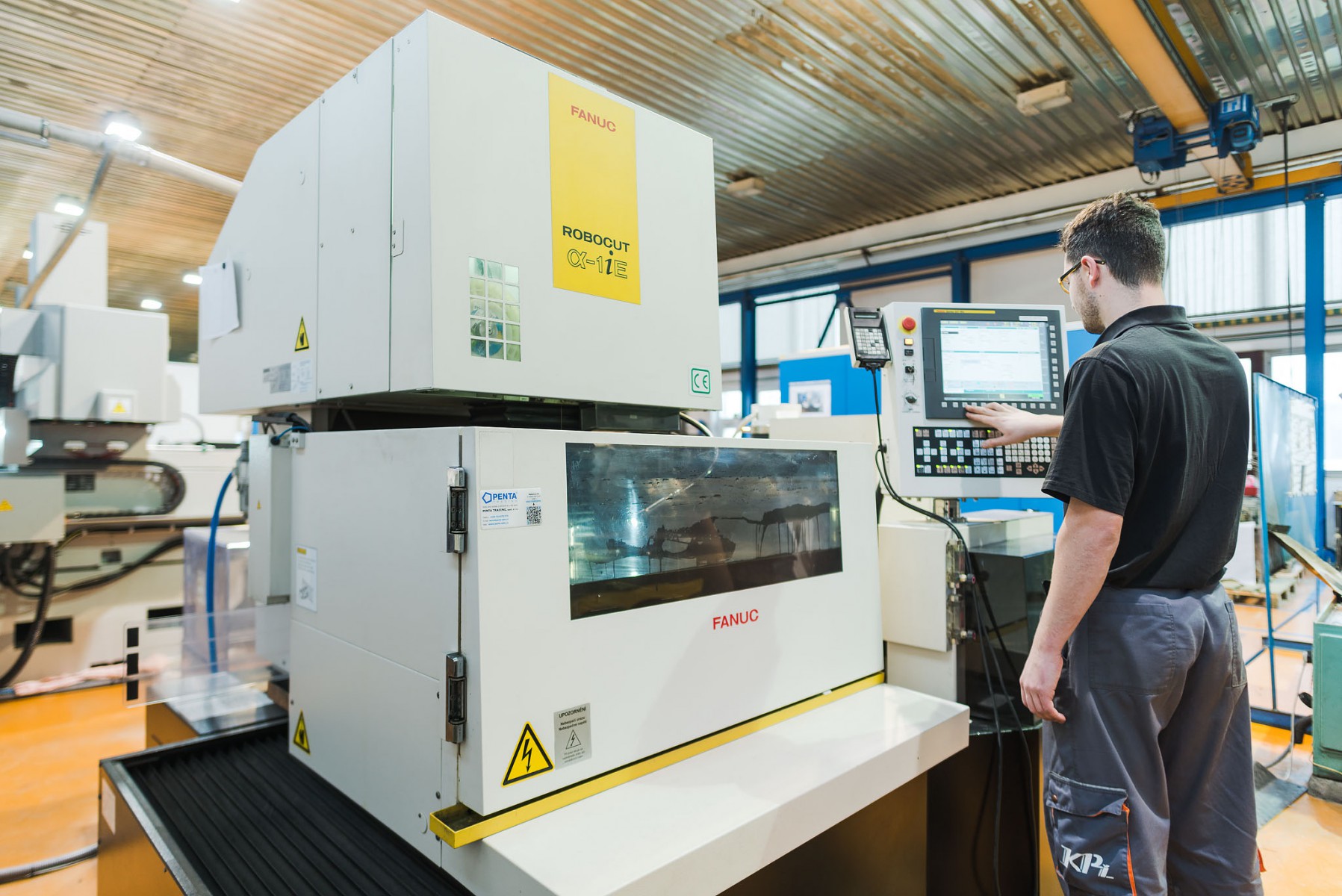

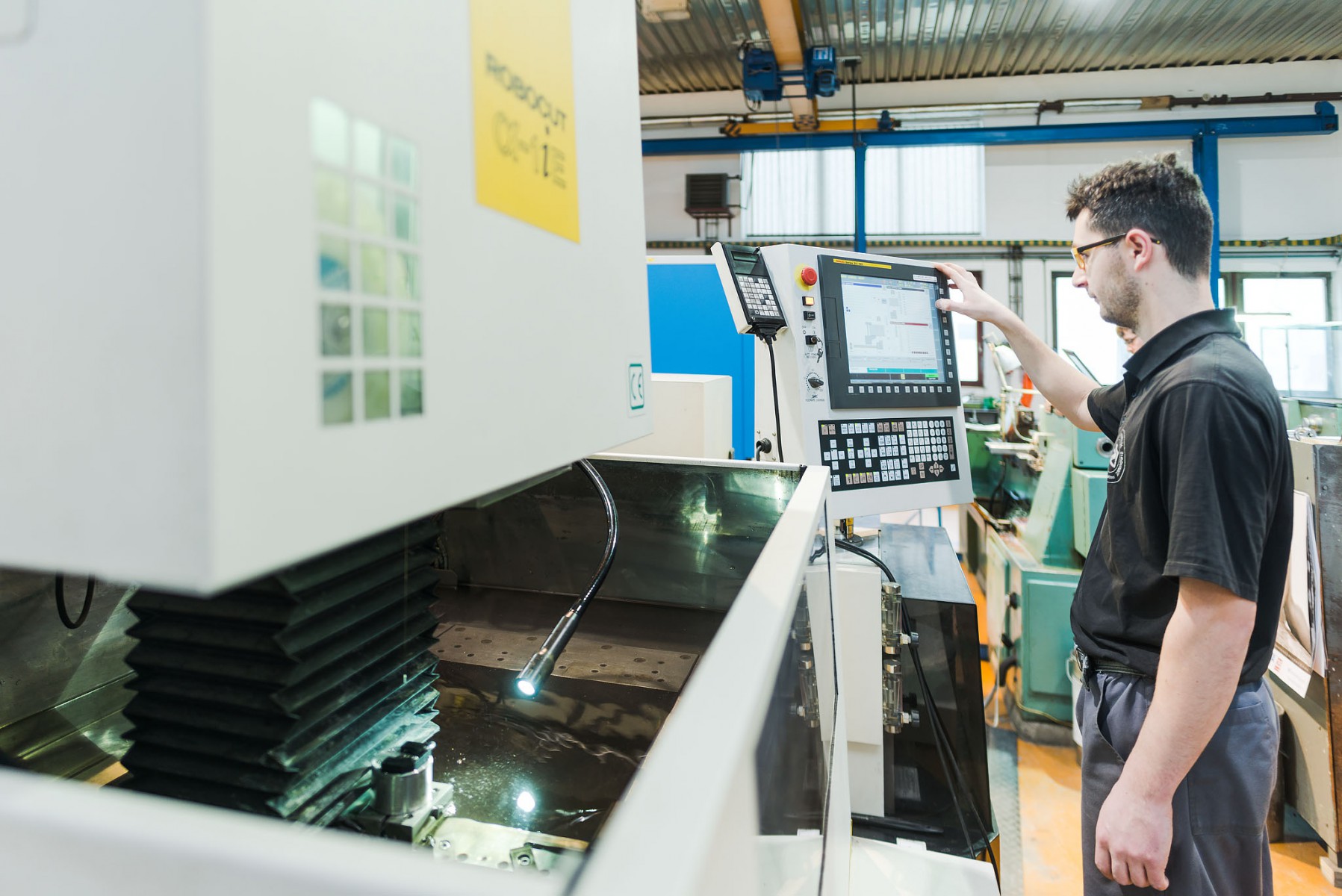

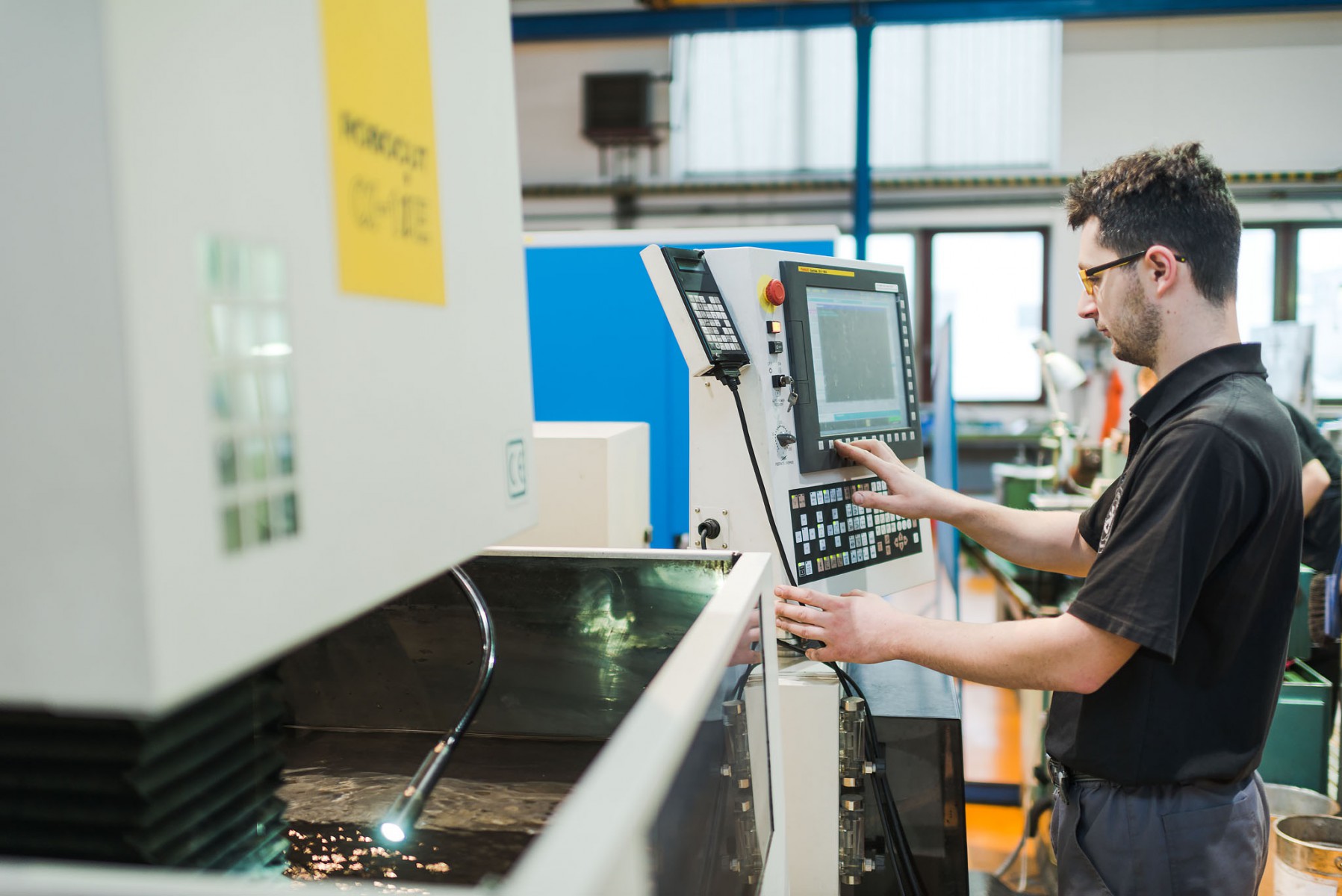

FANUC α-1iE
Max. Werkstückabmessung: X = 1050 mm, Y= 820 mm, Z = 300 mm
Verfahren: X = 600 mm, Y = 400 mm, Z = 310 mm
Traglast: 1000 kg
